本發明涉及一種支撐裝置，更具體地說涉及一種單元式幕墻板塊組裝支撐裝置以及利用該支撐裝置的支撐架。

背景技術：

單元式幕墻的加工通常分為兩步：（1）在加工廠完成面板與框架的組裝；（2）在工地完成幕墻的安裝。通常，單元板塊組件因幕墻外立面分格尺寸不同，其外形尺寸差異較大。即使是同一個工程，板塊組件的大小也會有好多種。同時，因單元板塊組件的組裝是采用流水線的作業方式完成各工序的，板塊需在組裝線上移動。然而，目前組裝線支撐框架的裝置是采用一種固定尺寸模式的結構，不能適用于多種寬度尺寸的單元組件，組裝和移動非常不方便。

技術實現要素：

本發明在于提供一種方便組裝和移動的單元式幕墻板塊支撐裝置，與現有技術相比，本技術方案提供的單元式幕墻板塊支撐裝置不僅能適用于多種寬度尺寸的單元組件的組裝，而且可以使單元式幕墻板塊按照流水線的生產方式進行組裝。

本發明為了達到以上目的，所采用的技術方案如下：

一種單元式幕墻板塊組裝支撐裝置，包括連接裝置，所述連接裝置可滑動連接于機架上，所述連接裝置的上端面設有調節板和支撐板，所述調節板的端面上開設有凹槽，所述支撐板底部設有與凹槽配合的凸臺，所述支撐板頂部開設有卡槽，所述卡槽用于卡設幕墻板塊。

進一步地，所述連接裝置包括固定板和滾輪，所述固定板斷面為倒U型，其翼板外側連接調節板，所述滾輪內設有支撐軸，所述支撐軸兩端連接固定板的兩側腹板，固定板的兩側腹板上對稱設置有導向輪。

進一步地，所述導向輪有四個且分設于兩側腹板上。

進一步地，所述凹槽呈V型。

進一步地，所述調節板的端面上還開設有兩條T型槽，所述T型槽分設于凹槽兩側且與凹槽平行，所述支撐板上設有螺栓，所述螺栓與連接于T型槽內。

本發明還公開了一種單元式幕墻板塊組裝支撐架，包括機架，所述機架包括兩條平行的支撐桿，還包括四個如上述的單元式幕墻板塊組裝支撐裝置，所述單元式幕墻板塊組裝支撐裝置分設于兩條支撐桿上，所述兩個單元式幕墻板塊組裝支撐裝置沿著支撐桿的軸向距離與單元式幕墻板塊的長度相適應。

有益效果：本發明提供的一種單元式幕墻板塊組裝支撐裝置及支撐架，具有以下優點：（1）相比先前采用固定尺寸模式結構的組裝線支撐框架的裝置，本技術方案不僅能適用于多種寬度尺寸的單元組件，支撐間距可調，而且組裝和移動非常方便。（2）本技術方案提供的一種組裝支撐裝置使單元式幕墻板塊組裝效率有很大的提高，同時實現了單元板塊組裝生產流水線。

附圖說明

圖1為本發明中單元式幕墻板塊組裝支撐裝置的結構示意圖。

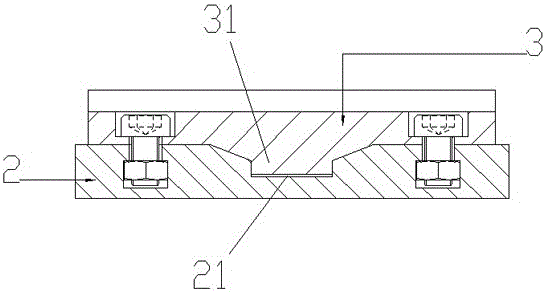

圖2為本發明中調節板和支撐板裝配示意圖。

圖3為本發明中單元式幕墻板塊組裝支撐架的結構示意圖。

具體實施方式

為了可以更好地理解本發明，下面結合本發明實施例中的附圖對本發明作進一步清楚完整的描述。

實施例1：

本發明提供一種單元式幕墻板塊組裝支撐裝置。該發明具有支撐間距可調、適合多種外形尺寸的單元板塊、操作方便等特點。

如圖1-3所示，一種單元式幕墻板塊組裝支撐裝置包括固定板1、調節板2、支撐板3、滾輪4和四個導向輪5。固定板1由鋼板制成，斷面呈倒U型，固定板的翼板11外側焊接調節板2，固定板1的翼板11內側裝有滾輪4，滾輪4內設有支撐軸，支撐軸通過螺栓固定在固定板1的兩側腹板12上，轉動方向與翼板11平行；固定板1兩個腹板12的內側，對稱位置分別設有兩個導向輪5，轉動方向與腹板12平行，導向輪5對整個支撐裝置進行左、右限位，具有穩定支撐裝置和防止支撐裝置不平衡的功能，滾輪4和導向輪5的設置均可以減小組裝移動過程中的摩擦力。

調節板2的外形為矩形，在其短邊斷面上制有一個V型槽21和兩個T型槽22，T型槽22位于V型槽21的兩側且與V型槽21平行，并呈對稱分布。支撐板3的底面制有一個V型凸臺31，凸臺31的外形及尺寸與調節板2上的V型槽21相匹配，在支撐板3的頂部端面上制有一個卡槽32，卡槽32的軸向方向與V型槽21相垂直；卡槽32用來放置單元幕墻板塊的框架，卡槽32上制有螺栓孔，所述螺栓孔中穿設有螺栓，所述螺栓頭的大小與調節板2上的T型槽22相匹配，螺栓穿透支撐板3的螺栓孔并與T型槽22卡接，即可完成調節板2與支撐板3的互相連接。

本發明實施例還公開了一種單元式幕墻板塊組裝支撐架，包括機架6，所述機架6包括兩條平行的支撐桿61，還包括四個如上述實施例所述的單元式幕墻板塊組裝支撐裝置，所述單元式幕墻板塊組裝支撐裝置分設于兩條支撐桿61上，所述兩個單元式幕墻板塊組裝支撐裝置沿著支撐桿61的軸向距離與單元式幕墻板塊的長度相適應，以滿足不同尺寸長度的單元框架組裝。

本發明在實際使用過程中，根據不同長度的單元框架，將支撐裝置沿著支撐桿61滾動，從而調節各支撐裝置之間沿著支撐桿61的軸向距離，然后根據單元板塊的寬度尺寸，松開支撐板3上的連接螺栓，支撐板3通過設置的V型凸臺結構，在調節板2上滑移到所需位置，然后擰緊螺栓即可完成單元幕墻板塊的寬度調節；當完成幕墻板塊的組裝后，可以通過推力使裝有4個支撐裝置的同幕墻板塊一起沿著導軌滑動進入下一階段的生產。

本發明提供了一種單元式幕墻板塊組裝支撐裝置及支撐架的思路，以上所述的實施例僅是本發明的優選實施例，而不是全部的實施例。應當指出，基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動的提前下還可以做出若干改進和潤色，這些改進和潤色均屬于本發明保護的范圍。
