本發明涉及一種打孔裝置，尤其涉及一種墻板高效精準打孔裝置。

背景技術：

墻板，古時明清家具部件名稱。位于家具左右兩側，呈垂直面的板材統稱旁板或稱墻板，現指一種建材。

鉆孔機，是指利用比目標物更堅硬、更銳利的工具通過旋轉切削或旋轉擠壓的方式，在目標物上留下圓柱形孔或洞的機械和設備統稱。也有稱為鉆機、打孔機、打眼機、通孔機等。通過對精密部件進行鉆孔，來達到預期的效果。鉆孔機有半自動鉆孔機和全自動鉆孔機。隨著人力資源成本的增加，大多數企業均考慮全自動鉆孔機作為發展方向。隨著時代的發展，自動鉆孔機的鉆孔技術的提升，采用全自動鉆孔機對各種五金模具、表帶、首飾進行鉆孔優勢明顯。

現有的墻板打孔裝置存在打孔精確度低的缺點，因此亟需研發一種打孔精確度高的墻板高效精準打孔裝置。

技術實現要素：

（1）要解決的技術問題

本發明為了克服現有的墻板打孔裝置打孔精確度低的缺點，本發明要解決的技術問題是提供一種打孔精確度高的墻板高效精準打孔裝置。

（2）技術方案

為了解決上述技術問題，本發明提供了這樣一種墻板高效精準打孔裝置，包括有第一支桿、支架、第一電機、齒輪、第一彈簧、電鉆、第二支桿、連接塊、連桿、圓盤、把手、水箱、推車、第二電機、連接座、第三滑塊、第三滑軌、推板、第二彈簧、軟管、吸灰泵、安裝板、吸灰罩、第二滑軌、第二滑塊、齒條、第一滑塊和第一滑軌；推車右端設有把手，推車頂部設有支架和水箱，支架位于水箱右方，支架頂部開有通孔，支架內頂部設有第一滑軌和第一支桿，第一滑軌位于第一支桿左方，第一滑軌上設有第一滑塊，第一滑塊右側設有齒條，齒條下端設有第二滑軌，第二滑軌上設有第二滑塊，第二滑塊底部設有電鉆，第一支桿下端設有第一電機，第一電機后側連接有齒輪，齒輪與齒條嚙合，水箱外頂部設有第三滑軌和連接座，第三滑軌位于連接座左方，第三滑軌上設有第三滑塊，第三滑塊頂部設有連接塊，連接塊左側設有第二支桿，第二支桿左端設有推板，推板左側上方與第二滑軌右側之間連接有第一彈簧，推板左側下方設有第二彈簧，第二彈簧左端設有安裝板，安裝板頂部設有吸灰泵，吸灰泵上設有吸灰罩和軟管，吸灰罩位于軟管左方，軟管右端穿過水箱左側上方，連接座上設有第二電機，第二電機前側連接有圓盤，圓盤前側上方鉸接連接有連桿，連接塊前側與連桿左端鉸接連接。

優選地，還包括有加強筋，支架內頂部設有加強筋，加強筋位于第一支桿右方，加強筋下端與第一支桿右側連接，加強筋上端表面與支架內頂部契合，加強筋下端表面與第一支桿右側表面契合。

優選地，還包括有限位塊，第二滑軌底部右端設有限位塊，限位塊的形狀為正方體形，限位塊右側與第二滑軌右側對齊，限位塊的底部表面的寬度與第二滑軌底部表面的寬度相等。

優選地，還包括有照明燈，推板左側設有照明燈，照明燈位于第一彈簧與第二彈簧之間，照明燈位于電鉆下方，照明燈的形狀為圓球形，照明燈的直徑為5cm，照明燈為LED節能燈。

優選地，還包括有工具箱，支架內右側上方設有工具箱，工具箱的左右兩壁等高，工具箱外右側表面與支架內右側表面契合，工具箱的高度為支架內右側高度的四分之一。

優選地，還包括有軟墊，把手上端設有軟墊，軟墊的形狀為凹形，軟墊內頂部與底部的長度不相等，軟墊內右側與把手上端右側契合，軟墊內頂部與把手外頂部契合，軟墊內底部與把手內頂部契合，軟墊的材質為天然橡膠。

優選地，還包括有電動推桿和摩擦塊，推車底部中央設有電動推桿，電動推桿底部連接有摩擦塊，電動推桿的形狀為圓柱形，摩擦塊的底面為曲面，摩擦塊的頂部表面形狀為圓形。

優選地，支架的材質為Q235鋼。

優選地，第一電機和第二電機均為伺服電機，第一電機的額定功率為200w，第二電機的額定功率為500w，第一電機的轉速均為20圈每分鐘，第二電機的轉速均為60圈每分鐘。

工作原理：當需要對墻板進行打孔時，人握住把手推動推車到合適的位置后，啟動第一電機正轉或反轉，帶動齒輪正轉或反轉，帶動齒條向上或向下運動，帶動電鉆向上或向下運動，當電鉆左端對齊需要打孔的位置后，第一電機停止轉動。啟動電鉆工作，同時啟動第二電機反轉，帶動連桿向左擺動，帶動第三滑塊向左運動，第二支桿帶動推板向左運動，第一彈簧和第二彈簧縮短，帶動電鉆和吸灰罩向左運動，從而使電鉆對墻板進行打孔。啟動吸灰泵工作，吸灰罩吸收打孔時產生的灰塵，吸灰罩吸收的灰塵通過軟管進入水箱。當打孔深度達到所需深度大小時，第二電機停止反轉。啟動第二電機正轉，帶動連桿向右擺動，帶動第三滑塊向右運動復位后，第二電機停止正轉。第二支桿帶動推板向右運動復位，在彈力作用下，第一彈簧和第二彈簧伸長復位，帶動電鉆和吸灰罩向右運動復位。啟動第一電機反轉或正轉，帶動電鉆向下或向上運動復位后，第一電機停止轉動。重復以上操作，可以對墻板其它位置進行打孔。

因為還包括有加強筋，支架內頂部設有加強筋，加強筋位于第一支桿右方，加強筋下端與第一支桿右側連接，加強筋上端表面與支架內頂部契合，加強筋下端表面與第一支桿右側表面契合，所以可以起到固定第一支桿的作用。

因為還包括有限位塊，第二滑軌底部右端設有限位塊，限位塊的形狀為正方體形，限位塊右側與第二滑軌右側對齊，限位塊的底部表面的寬度與第二滑軌底部表面的寬度相等，所以可以避免第二滑塊滑出第二滑軌。

因為還包括有照明燈，推板左側設有照明燈，照明燈位于第一彈簧與第二彈簧之間，照明燈位于電鉆下方，照明燈的形狀為圓球形，照明燈的直徑為5cm，照明燈為LED節能燈，所以可以起到照明的作用，便于電鉆精準地對齊需要打孔的位置。

（3）有益效果

本發明利用第一電機轉動，帶動電鉆向上或向下運動，從而使電鉆精準地對齊墻板需要打孔的位置，利用第二電機轉動，帶動電鉆和吸灰罩向左運動，從而使電鉆對墻板進行打孔，吸灰罩吸收打孔時產生的灰塵，既達到了打孔精確度高的效果，又達到了環保的效果。

附圖說明

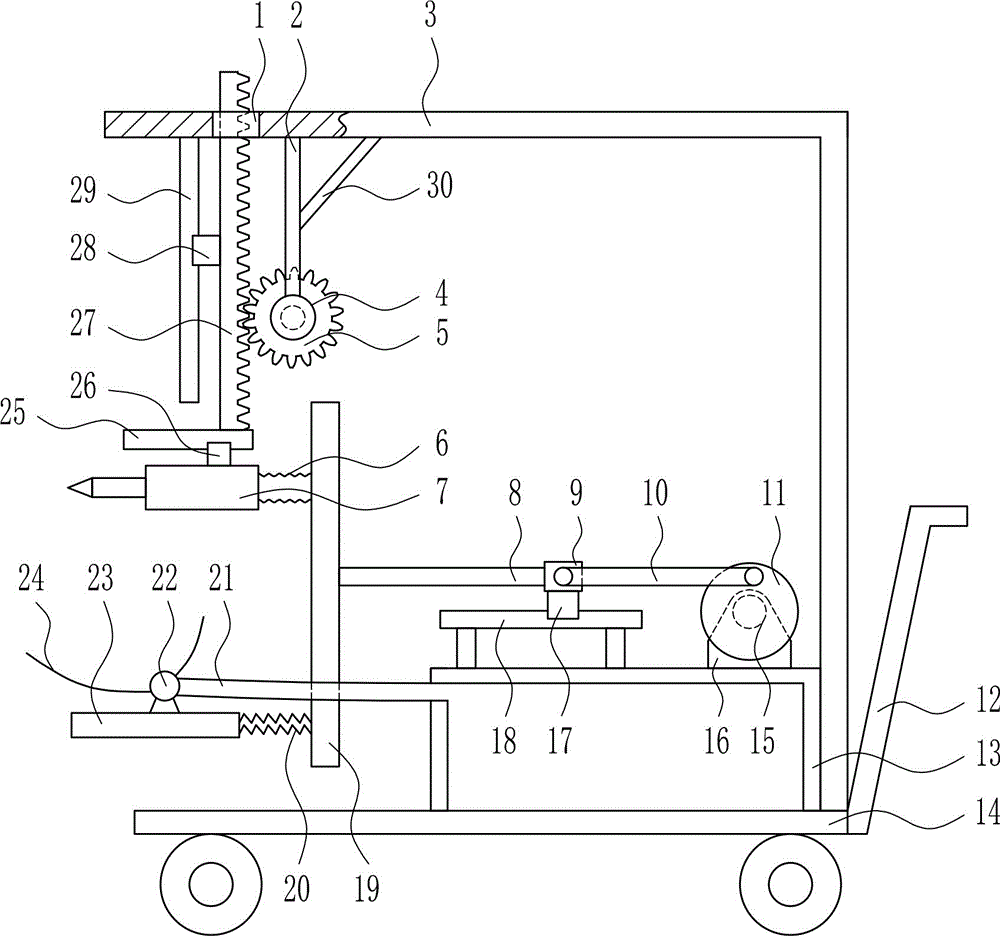

圖1是本發明的第一種主視結構示意圖。

圖2是本發明的第二種主視結構示意圖。

圖3是本發明的第三種主視結構示意圖。

圖4是本發明的第四種主視結構示意圖。

圖5是本發明的第五種主視結構示意圖。

附圖中的標記為：1-通孔，2-第一支桿，3-支架，4-第一電機，5-齒輪，6-第一彈簧，7-電鉆，8-第二支桿，9-連接塊，10-連桿，11-圓盤，12-把手，13-水箱，14-推車，15-第二電機，16-連接座，17-第三滑塊，18-第三滑軌，19-推板，20-第二彈簧，21-軟管，22-吸灰泵，23-安裝板，24-吸灰罩，25-第二滑軌，26-第二滑塊，27-齒條，28-第一滑塊，29-第一滑軌，30-加強筋，31-限位塊，32-照明燈，33-工具箱，34-軟墊，35-電動推桿，36-摩擦塊。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種墻板高效精準打孔裝置，如圖1-5所示，包括有第一支桿2、支架3、第一電機4、齒輪5、第一彈簧6、電鉆7、第二支桿8、連接塊9、連桿10、圓盤11、把手12、水箱13、推車14、第二電機15、連接座16、第三滑塊17、第三滑軌18、推板19、第二彈簧20、軟管21、吸灰泵22、安裝板23、吸灰罩24、第二滑軌25、第二滑塊26、齒條27、第一滑塊28和第一滑軌29；推車14右端設有把手12，推車14頂部設有支架3和水箱13，支架3位于水箱13右方，支架3頂部開有通孔1，支架3內頂部設有第一滑軌29和第一支桿2，第一滑軌29位于第一支桿2左方，第一滑軌29上設有第一滑塊28，第一滑塊28右側設有齒條27，齒條27下端設有第二滑軌25，第二滑軌25上設有第二滑塊26，第二滑塊26底部設有電鉆7，第一支桿2下端設有第一電機4，第一電機4后側連接有齒輪5，齒輪5與齒條27嚙合，水箱13外頂部設有第三滑軌18和連接座16，第三滑軌18位于連接座16左方，第三滑軌18上設有第三滑塊17，第三滑塊17頂部設有連接塊9，連接塊9左側設有第二支桿8，第二支桿8左端設有推板19，推板19左側上方與第二滑軌25右側之間連接有第一彈簧6，推板19左側下方設有第二彈簧20，第二彈簧20左端設有安裝板23，安裝板23頂部設有吸灰泵22，吸灰泵22上設有吸灰罩24和軟管21，吸灰罩24位于軟管21左方，軟管21右端穿過水箱13左側上方，連接座16上設有第二電機15，第二電機15前側連接有圓盤11，圓盤11前側上方鉸接連接有連桿10，連接塊9前側與連桿10左端鉸接連接。

還包括有加強筋30，支架3內頂部設有加強筋30，加強筋30位于第一支桿2右方，加強筋30下端與第一支桿2右側連接，加強筋30上端表面與支架3內頂部契合，加強筋30下端表面與第一支桿2右側表面契合。

還包括有限位塊31，第二滑軌25底部右端設有限位塊31，限位塊31的形狀為正方體形，限位塊31右側與第二滑軌25右側對齊，限位塊31的底部表面的寬度與第二滑軌25底部表面的寬度相等。

還包括有照明燈32，推板19左側設有照明燈32，照明燈32位于第一彈簧6與第二彈簧20之間，照明燈32位于電鉆7下方，照明燈32的形狀為圓球形，照明燈32的直徑為5cm，照明燈32為LED節能燈。

還包括有工具箱33，支架3內右側上方設有工具箱33，工具箱33的左右兩壁等高，工具箱33外右側表面與支架3內右側表面契合，工具箱33的高度為支架3內右側高度的四分之一。

還包括有軟墊34，把手12上端設有軟墊34，軟墊34的形狀為凹形，軟墊34內頂部與底部的長度不相等，軟墊34內右側與把手12上端右側契合，軟墊34內頂部與把手12外頂部契合，軟墊34內底部與把手12內頂部契合，軟墊34的材質為天然橡膠。

還包括有電動推桿35和摩擦塊36，推車14底部中央設有電動推桿35，電動推桿35底部連接有摩擦塊36，電動推桿35的形狀為圓柱形，摩擦塊36的底面為曲面，摩擦塊36的頂部表面形狀為圓形。

支架3的材質為Q235鋼。

第一電機4和第二電機15均為伺服電機，第一電機4的額定功率為200w，第二電機15的額定功率為500w，第一電機4的轉速均為20圈每分鐘，第二電機15的轉速均為60圈每分鐘。

工作原理：當需要對墻板進行打孔時，人握住把手12推動推車14到合適的位置后，啟動第一電機4正轉或反轉，帶動齒輪5正轉或反轉，帶動齒條27向上或向下運動，帶動電鉆7向上或向下運動，當電鉆7左端對齊需要打孔的位置后，第一電機4停止轉動。啟動電鉆7工作，同時啟動第二電機15反轉，帶動連桿10向左擺動，帶動第三滑塊17向左運動，第二支桿8帶動推板19向左運動，第一彈簧6和第二彈簧20縮短，帶動電鉆7和吸灰罩24向左運動，從而使電鉆7對墻板進行打孔。啟動吸灰泵22工作，吸灰罩24吸收打孔時產生的灰塵，吸灰罩24吸收的灰塵通過軟管21進入水箱13。當打孔深度達到所需深度大小時，第二電機15停止反轉。啟動第二電機15正轉，帶動連桿10向右擺動，帶動第三滑塊17向右運動復位后，第二電機15停止正轉。第二支桿8帶動推板19向右運動復位，在彈力作用下，第一彈簧6和第二彈簧20伸長復位，帶動電鉆7和吸灰罩24向右運動復位。啟動第一電機4反轉或正轉，帶動電鉆7向下或向上運動復位后，第一電機4停止轉動。重復以上操作，可以對墻板其它位置進行打孔。

因為還包括有加強筋30，支架3內頂部設有加強筋30，加強筋30位于第一支桿2右方，加強筋30下端與第一支桿2右側連接，加強筋30上端表面與支架3內頂部契合，加強筋30下端表面與第一支桿2右側表面契合，所以可以起到固定第一支桿2的作用。

因為還包括有限位塊31，第二滑軌25底部右端設有限位塊31，限位塊31的形狀為正方體形，限位塊31右側與第二滑軌25右側對齊，限位塊31的底部表面的寬度與第二滑軌25底部表面的寬度相等，所以可以避免第二滑塊26滑出第二滑軌25。

因為還包括有照明燈32，推板19左側設有照明燈32，照明燈32位于第一彈簧6與第二彈簧20之間，照明燈32位于電鉆7下方，照明燈32的形狀為圓球形，照明燈32的直徑為5cm，照明燈32為LED節能燈，所以可以起到照明的作用，便于電鉆7精準地對齊需要打孔的位置。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
