本發明屬于建筑施工領域，尤其涉及一種應用于鋼結構建筑外立面的集裝箱飾面系統。

背景技術：

目前，裝配式集裝箱建筑技術已經被廣泛應用，利用扣掛的方式組裝集裝箱，通過拆除箱體壁面的方式，達到箱體與箱體空間的連通。

裝配式集裝箱建筑組裝過程采用大型汽車吊進行現場拼裝，分層堆砌，層層布置。裝配式集裝箱建筑市場廣闊，但是裝配式集裝箱建筑的內部空間必須遵循特定的模數，無法滿足個性化設計需求。

目前已經完成的裝配式集裝箱建筑項目仍存在許多無法解決的問題：(1)、集裝箱建筑只能作為臨時性建筑進行土地申報，無法辦理產權證明，不能達到銷售的目的。(2)、集裝箱建筑的內部空間必須遵循特定的集裝箱模數，無法滿足內部大空間需求，在建筑設計方面具有局限性。(3)、集裝箱拼裝完成后，拼裝縫隙容易藏污納垢，也是雨水滲漏的薄弱環節，屋面排水也多采用粗放的自由排水。

技術實現要素：

本發明所要解決的技術問題為提供一種應用于鋼結構建筑外立面的集裝箱飾面系統，旨在解決集裝箱建筑的產權問題，提高建筑的市場價值，同時解決建筑形式的局限性問題，并提高建筑的防水防漏性能以及建筑的安全性。

為解決上述技術問題，本發明是這樣實現的，一種應用于鋼結構建筑外立面的集裝箱飾面系統，包括第一飾面組件、第二飾面組件和第三飾面組件，所述第一飾面組件分別固定在鋼結構主體的正面和背面，所述第二飾面組件分別固定在所述鋼結構主體的兩側面，所述第三飾面組件分別固定在所述鋼結構主體的頂面和底面，所述第一飾面組件、第二飾面組件和第三飾面組件共同圍設在所述鋼結構主體的四周，以形成集裝箱形式的鋼結構建筑。

進一步地，所述第一飾面組件包括若干鋼梁、若干立柱、若干波紋板和若干門窗，所述鋼梁和立柱焊接固定在所述鋼結構主體的正面或背面，并依次首尾焊接固定，所述波紋板或門窗對應焊接固定在所述鋼梁和立柱共同圍設的區域內。

進一步地，所述第二飾面組件包括若干第二鋼梁、若干第二立柱以及若干第二波紋板，所述第二鋼梁和第二立柱焊接固定在所述鋼結構主體的兩側面上，并依次首尾焊接固定，所述第二波紋板對應焊接固定在所述第二鋼梁和第二立柱共同圍設的區域內。

進一步地，所述第三飾面組件包括若干第三鋼梁、若干龍骨梁以及若干厚花紋鋼板，所述第三鋼梁對應焊接固定在所述鋼結構主體的頂面或底面，所述若干龍骨梁焊接固定在所述鋼結構主體的頂面或底面上的相鄰兩根第三鋼梁之間，所述厚花紋鋼板固定在所述龍骨梁上。

進一步地，所述若干龍骨梁依次等間距排列。

進一步地，所述飾面系統還包括若干止水條，所述止水條位于所述若干鋼梁、第二鋼梁以及第三鋼梁之間的縫隙內。

進一步地，所述飾面系統還包括若干耐候性結構膠，所述耐候性結構膠封涂在所述立柱和鋼梁與所述波紋板的連接縫隙以及所述第二立柱和第二鋼梁與第二波紋板的連接縫隙內。

進一步地，所述鋼梁與所述立柱、所述第二鋼梁與第二立柱，所述第三鋼梁與龍骨梁均圍設成矩形區域，所述波紋板和第二波紋板呈矩形，并對應焊接固定在所述矩形區域內。

進一步地，所述飾面系統還包括若干轉角立柱，所述轉角立柱固定在所述鋼結構主體的棱邊上，所述轉角立柱的兩邊分別與相鄰的兩個飾面組件固定連接。

進一步地，所述轉角立柱呈L形，且L形的兩邊分別向內彎折成L形。

本發明與現有技術相比，有益效果在于：本發明的一種應用于鋼結構建筑外立面的集裝箱飾面系統，其包括第一飾面組件、第二飾面組件和第三飾面組件，通過將所述第一飾面組件、第二飾面組件和第三飾面組件共同圍設在鋼結構主體的四周，以形成集裝箱形式的鋼結構建筑。使得所述集裝箱建筑以鋼結構建筑為主體，具備申報普通建筑的資格，可以解決集裝箱式建筑的產權問題，提高建筑的市場價值，而且將集裝箱飾面安裝在鋼結構主體建筑外立面，不會影響建筑的設計，給建筑設計流出更大的發揮空間，解決了集裝箱建筑必須遵循固定模數的局限性問題。同時，將所述第一飾面組件、第二飾面組件和第三飾面組件作為大面外墻飾面進行施工的方式，整體性強，而且裝配效率高，各個飾面均與鋼結構主體固定在一起，可以保證集裝箱式建筑使用的安全性。此外，由于采用鋼結構建筑體系，因此可以參照鋼結構建筑的防水防漏方法進行施工，并可以參照傳統的保溫隔聲做法，加強集裝箱建筑的保溫隔聲性能。

附圖說明

圖1是本發明實施例提供的一種應用于鋼結構建筑外立面的集裝箱飾面系統中第一飾面組件的結構示意圖。

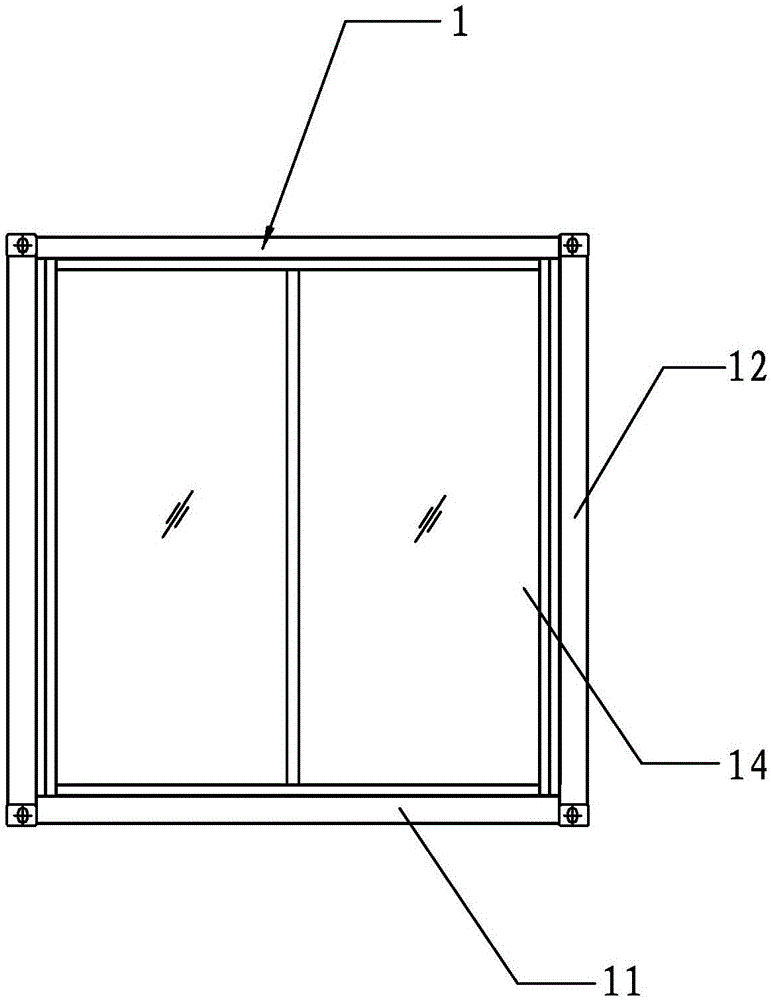

圖2是第一飾面組件的另一種結構形式的結構示意圖。

圖3是第二飾面組件的結構示意圖。

圖4是第三飾面組件的結構示意圖。

圖5是鋼梁和波紋板與鋼結構主體連接的剖面結構示意圖。

圖6是轉角立柱與波紋板連接的結構示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1至圖6所示，為本發明實施例提供的一種應用于鋼結構建筑外立面的集裝箱飾面系統，其包括第一飾面組件1、第二飾面組件2和第三飾面組件3。所述第一飾面組件1分別固定在鋼結構主體50的正面和背面，所述第二飾面組件2分別固定在所述鋼結構主體50的兩側面，所述第三飾面組件3分別固定在所述鋼結構主體50的頂面和底面。通過將所述第一飾面組件1、第二飾面組件2和第三飾面組件3共同圍設在所述鋼結構主體50的四周，以形成集裝箱形式的鋼結構建筑。從而以鋼結構建筑為主體，使集裝箱建筑具備普通建筑的資格，解決集裝箱建筑的產權問題，提高建筑的市場價值。

具體地，參照圖1和圖2，所述第一飾面組件1包括若干鋼梁11、若干立柱12、若干波紋板13和若干門窗14。所述鋼梁11和立柱12焊接固定在所述鋼結構主體50的正面或背面，并依次首尾焊接固定，以形成框架式結構。所述波紋板13或門窗14對應焊接固定在所述鋼梁11和立柱12共同圍設的區域內，從而形成無門窗的飾面和有門窗的飾面，通過所述無門窗的飾面和有門窗的飾面對鋼結構主體50的正面和背面進行裝飾。

參照圖3，所述第二飾面組件2包括若干第二鋼梁21、若干第二立柱22以及若干第二波紋板23。所述第二鋼梁21和第二立柱22焊接固定在所述鋼結構主體50的兩側面上，并依次首尾焊接固定，以形成框架式結構。所述第二波紋板23對應焊接固定在所述第二鋼梁21和第二立柱22共同圍設的區域內，通過所述第二飾面組件2對所述鋼結構主體50的兩側進行裝飾。

參照圖4，所述第三飾面組件3包括若干第三鋼梁31、若干龍骨梁32以及若干厚花紋鋼板33。所述第三鋼梁31對應焊接固定在所述鋼結構主體50的頂面或底面，所述若干龍骨梁32焊接固定在所述鋼結構主體50的頂面或底面上的相鄰兩根第三鋼梁31之間，所述厚花紋鋼板33固定在所述龍骨梁32上，所述若干龍骨梁32依次等間距排列，使建筑結構受力更加均勻并且更加美觀。本發明實施例中的龍骨梁32和厚花紋鋼板33均為現有結構中集裝箱建筑的部件，用于使得本發明的以鋼結構建筑為主體的集裝箱建筑與現有的集裝箱建筑在外形上盡可能保持一致。

參照圖5，所述飾面系統還包括若干止水條4以及若干耐候性結構膠5。所述止水條4位于所述若干鋼梁11、第二鋼梁21以及第三鋼梁31之間的縫隙內，用于防水防塵。所述耐候性結構膠5封涂在所述立柱12和鋼梁11與所述波紋板13的連接縫隙以及所述第二立柱22和第二鋼梁21與第二波紋板23的連接縫隙內。圖5中僅以所述鋼結構主體50的側邊為例，當將所述若干第二鋼梁21焊接到鋼結構主體50上后，在焊縫處打磨涂刷防銹底漆兩遍，然后添加所述止水條4。在所述第二鋼梁21與所述第二波紋板23的連接處封涂所述耐候性結構膠5，對整體結構進行密封。

在本發明實施例中，所述鋼梁11與所述立柱12、所述第二鋼梁21與第二立柱22，所述第三鋼梁31與龍骨梁32均圍設成矩形區域，所述波紋板13和第二波紋板23均呈矩形，并對應焊接固定在所述矩形區域內。正常加工時，所述矩形區域與所述波紋板13和第二波紋板23均按照現有的集裝箱建筑的模數進行加工，以使得本發明的集裝箱建筑與現有的集裝箱建筑在外形上盡可能的相似。當本發明的集裝箱建筑需要較大面積的框架時，則需要打破現有的集裝箱建筑的模數，圍設成較大的矩形區域。此時，為保證連接強度，在所述較大的矩形區域內加設加固管6，所述加固管6將矩形區域一份為2，并將波紋板分別與該加固管6連接即可。

參照圖6，所述飾面系統還包括若干轉角立柱7，所述轉角立柱7固定在所述鋼結構主體50的棱邊上，所述轉角立柱7的兩邊分別與相鄰的兩個飾面組件固定連接。本發明實施例中，所述轉角立柱7充當立柱的作用，配合所述鋼梁11、第二鋼梁21以及第三鋼梁31圍設成供波紋板安裝的矩形區域。

所述轉角立柱7呈L形，且L形轉角立柱7的兩邊分別向內彎折成L形，并分別與波紋板焊接固定，用于對集裝箱建筑的棱角進行包裹固定，提高建筑的美感以及連接的完整性。

具體施工時，將所述若干鋼梁11、第二鋼梁21分別固定在所述鋼結構主體50的四周，并配合所述立柱12、第二立柱22圍設成若干矩形區域，然后將所述波紋板13和第二波紋板23進行大面積上板固定。將所述第三鋼梁31與所述龍骨梁32共同焊接在所述鋼結構主體50的頂面和底面，對鋼結構主體50的頂面和底面進行裝飾。同時，在所述鋼結構主體50的棱角處，用轉角立柱7作為立柱實現矩形區域的圍設以及鋼結構主體50相鄰兩面的連接。最后，在所述若干鋼梁11、第二鋼梁21以及第三鋼梁31之間的縫隙內加設止水條4，并在所述立柱12與所述波紋板13的連接縫隙以及所述第二立柱22與第二波紋板23的連接縫隙內封涂耐候性結構膠5完成對整個鋼結構的裝飾，形成集裝箱式建筑。

綜上所述，本發明實施例提供的一種應用于鋼結構建筑外立面的集裝箱飾面系統，其包括第一飾面組件1、第二飾面組件2和第三飾面組件3，通過將所述第一飾面組件1、第二飾面組件2和第三飾面組件3共同圍設在鋼結構主體50的四周，以形成集裝箱形式的鋼結構建筑。使得所述集裝箱建筑以鋼結構建筑為主體，具備申報普通建筑的資格，可以解決集裝箱式建筑的產權問題，提高建筑的市場價值，而且將集裝箱飾面安裝在鋼結構主體建筑外立面，不會影響建筑的設計，給建筑設計流出更大的發揮空間，解決了集裝箱建筑必須遵循固定模數的局限性問題。同時，將所述所述立柱12、所述第二鋼梁21與第二立柱22，所述第三鋼梁31與龍骨梁32先圍設成若干矩形區域，然后將所述波紋板13和第二波紋板23大面積上板的施工方式，整體性強，裝配效率高，各個飾面均與鋼結構主體50固定在一起，可以保證集裝箱式建筑使用的安全性。此外，由于采用鋼結構建筑體系，因此可以參照鋼結構建筑的防水防漏方法進行施工，并可以參照傳統的保溫隔聲做法，加強集裝箱建筑的保溫隔聲性能。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
