本實用新型屬于建筑技術領域，特別是涉及一種模塊化草板隔聲承重木墻板。

背景技術：

輕型木結構是現有房屋結構中最經久耐用的結構之一，輕型木結構抗沉降、抗干、抗老化，具有顯著的穩定性。輕型木結構房屋因其自身質量輕，所以地震時吸收地震力少，在地震時的穩定性已經得到反復驗證，即使強烈的地震使整個建筑物脫離其基礎，而其結構卻完整無損。輕型木結構因其材料和結構的特點，使得平面布置更加靈活，為建筑師提供了更大的想象空間沒有任何其他建筑體系能夠提供如此天衣無縫的室內碗柜、隔板和衣櫥，從而大幅度節省購買家具的費用。輕型木結構的保溫節能性能優于其他任何材料建成的結構形式。木材本身就是出色的絕熱體，在同樣厚度的條件下，木材的隔熱值比標準的混凝土高16倍，比鋼材高400倍，比鋁材高1600倍。所以，輕型木結構住房的取暖費用比較低，冬暖夏涼防火性能主要取決于房屋中用于構成屋頂、墻壁和地板各部分的整體材料。輕型木結構的各組成部分加上防火石膏墻板，很容易達到與磚石結構建筑相同的防火性能。例如：在日本對一幢木結構房屋進行了一次火災試驗。試驗中模擬發生地震，搖晃房屋，然后用火將其點燃。這時，該房屋表現出了極為出色的性能，展示了輕型木結構建筑的超級性能水平。即使是建造經濟型木結構房屋，其抗火災能力也不低于兩個小時。粘土磚生產對環境的危害是眾所周知的，其燃燒要耗費大量的能源，并且產生的廢氣造成空氣污染、溫室效應和酸雨。而木材能減少空氣中的CO2，可持續發展的林業所提供的永不枯竭的森林資源。但木材的生產只產生很少的廢物。鋸材生產的廢料通常被用來制造紙漿、刨花板或作為燃料。木材同時又是100%可降解。

技術實現要素：

本實用新型的目的使輕型木結構墻體能夠在工廠模塊化預制，簡化安裝操作、加快裝配速度，并采用大部品總成裝配，提高工業化程度，顯著降低建造成本，避免環境污染，大幅減少現場作業，通過系列構造，使其具有良好的受力性能。

為了實現上述目的，本實用新型采用的技術方案為：

一種模塊化草板隔聲承重木墻板，其組成包括墻骨柱、內置草板、輔助木板、墻板內空腔、底梁板、頂梁板、釘和石膏板；所述墻骨柱包括板邊墻骨柱和板內墻骨柱；所述頂梁板包括下層頂梁板和上層頂梁板；所述模塊化草板隔聲承重木墻板兩端分別設置板邊墻骨柱，在兩端的板邊墻骨柱之間均勻布置板內墻骨柱，在相鄰的墻骨柱之間設置內置草板，在內置草板沿寬度方向中間兩側等間距設置有輔助木板，先在輔助木板兩端部采取釘連接，每側釘一排，每一排根據草板輔助木板寬度釘設2~3枚釘子，再在輔助木板中間等間距設置施釘處，每一排施釘數量與端部處相同。

所述板邊墻骨柱、板內墻骨柱、輔助木板及內置草板的上部及底部分別設置有頂梁板和底梁板形成墻骨架，且上層頂梁板位于下層頂梁板上；在所述墻骨架兩側安裝石膏板，墻骨柱與內置草板、輔助木板、底梁板、頂梁板以及石膏板圍成墻板內空腔，墻板內空腔起到保溫隔聲以及通風的作用。

所述的墻骨柱為木質的，墻骨柱與內置草板采用釘連接或者金屬件連接；所述板內墻骨柱與內置草板2采用30°或45°釘連接，釘設時內置草板和板內墻骨柱構成十字形，在十字形的四角交替釘入，且斜釘連接沿草板高度均勻分布。

所述板邊墻骨柱和輔助木板、板內墻骨柱、底梁板、下層頂梁板的橫向寬度都為100mm~180mm,優先選用140mm，厚度都為38mm；所述內置草板選用稻草或者麥草高溫壓制而成的密實的草板，厚度為58mm。

所述的板邊墻骨柱及板內墻骨柱寬度均等于兩塊輔助木板的厚度與內置草板的厚度之和。

所述的板邊墻骨柱、內置草板、輔助木板、板內墻骨柱與底梁板、下層頂梁板、上層頂梁板采取垂直釘連接。

所述板邊墻骨柱、內置草板、輔助木板、頂梁板、底梁板及板內墻骨柱組成的墻骨架上安裝有石膏板，所述石膏板與板邊墻骨柱、輔助木板、板內墻骨柱采取垂直釘連接，連接時釘子距與板邊墻骨柱及底梁板、上層頂梁板邊部的距離為對應板厚度的一半。

所述模塊化隔聲承重木墻板底梁板和下層頂梁板均伸至模塊化隔聲承重木墻板的兩端，兩根板邊墻骨柱位于底梁板和下層頂梁板之間，底梁板與兩根板邊墻骨柱采用釘連接，釘子均由底梁板垂直兩根豎直的板邊墻骨柱與一塊底梁板和一塊下層頂梁板圍成一個矩形框架，底梁板釘入板邊墻骨柱，每個連接點施釘數量2~5個，且為一排并均勻排布，下層頂梁板(6)與兩根板邊墻骨柱采用釘連接，釘子均由頂梁板垂直釘入板邊墻骨柱，每個連接點施釘數量2~5根，且為一排并均勻排布。

所述下層頂梁板的上方優先設置上層頂梁板，如圖2所示，上層頂梁板的長度比下層頂梁板的長度短2.5~4.5倍的板內墻骨柱標準間距L標準，上層頂梁板與下層頂梁板采用釘連接，在上層頂梁板的兩端分別施釘一組，在這兩組釘之間施釘一至多組，組數不少于橫跨的板內墻骨柱及草板倆側輔助木板的數量，每組釘一字形均勻排列，一字形與排垂直，每一排釘的數量為2~4根；

所述石膏板四端分別達到上層頂梁板、板邊墻骨柱和底梁板構成的框架外側，石膏板與板邊墻骨柱、輔助木板、板內墻骨柱、頂梁板、底梁板采用垂直釘連接；

所述板邊墻骨柱、板內墻骨柱、下層頂梁板、上層頂梁板、底梁板的厚度和寬度均相等，厚度為38~89mm，優先選擇38mm，寬度為90~180mm，優先選擇140mm；

所述內置草板一般為工廠加工，厚度一般為58mm,也可根據需要定制。

所述的一種模塊化草板隔聲承重木墻板，其一字形建造方法為：

將所述兩片模塊化草板隔聲承重木墻板置于防腐木或樓面板上，且并排靠緊排成一字形，所述模塊化草板隔聲承重木墻板的底梁板與防腐木或樓面板連接采用釘連接，釘子優先采用均勻分布，且均位于墻板倆側墻面板的外側，各施釘一排；采用墻板間連接板將兩片所述模塊化草板隔聲承重木墻板的頂部連接，墻板間連接板與兩側的上層頂梁板靠緊，且在兩端施釘各一排，每排釘2-5枚，在中間釘優先采用成排施釘，優先在板內墻骨柱及輔助木板處施釘。

所述的墻板間連接加強板為兩片模塊化草板隔聲承重木墻板垂直連接時在板邊墻骨柱與內置草板間加放的與輔助木板相同的木板，所述墻板間連接加強板的寬度略大于板邊墻骨柱的厚度。

所述的草板為密實壓制隔音效果很好再加草板兩側墻板內空腔隔音效果也不錯，以及作為墻面板的石膏板本身即具有吸聲的功能，三種因素疊加使得模塊化草板隔聲承重木墻板隔音效果遠好于一般普通木結構墻板。

本實用新型的有益效果是安裝操作顯著簡化，裝配速度快，可以采用大部品總成裝配，工業化程度更高，經濟效果好，且避免了環境污染。減少了大量現場作業，通過系列構造，使其具有良好的受力性能。

附圖說明

下面結合附圖對本實用新型中的模塊化草板隔聲承重木墻板作進一步說明：

圖1為本實用新型模塊化草板隔聲承重木墻板的室內一側正視示意圖；

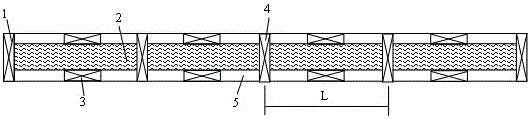

圖2為圖1的A-A剖面示意圖；

圖3為本實用新型模塊化草板隔聲承重木墻板的一字形墻的室外一側正視示意圖；

圖4為圖3的B-B剖面示意圖；

圖5為本實用新型模塊化草板隔聲承重木墻板的一字形墻的俯視示意圖；

圖中：1為板邊墻骨柱；2為內置草板；3為輔助木板；4為板內墻骨柱；5墻板內空腔；6下層頂梁板；7為上層頂梁板；8為底梁板；9為墻板間連接板；10為釘；11為石膏板。

具體實施方式

為了進一步說明本實用新型，下面結合附圖及實施例對本實用新型提供的模塊化草板隔聲承重木墻板進行詳細地描述，但不能將它們理解為對本實用新型保護范圍的限定。

一種模塊化草板隔聲承重木墻板及其一字形墻建造方法，如圖1~圖5所示，一種模塊化草板隔聲承重木墻板，其組成包括墻骨柱、內置草板2、輔助木板3、墻板內空腔5、底梁板8、頂梁板、墻面板、釘10和石膏板11；所述墻骨柱包括板邊墻骨柱1和板內墻骨柱4；所述頂梁板包括下層頂梁板6 和上層頂梁板7；所述模塊化草板隔聲承重木墻板兩端分別設置板邊墻骨柱1，在兩端的板邊墻骨柱1之間均勻布置板內墻骨柱4，在相鄰的墻骨柱之間設置內置草板2，在內置草板2寬度方向中間兩側等間距設置有草板兩側輔助木板3；所述板邊墻骨柱1、板內墻骨柱4、輔助木板3及內置草板2的上部及底部分別設置有頂梁板和底梁板6形成墻骨架，且上層頂梁板7位于下層頂梁板6 上；在所述墻骨架兩側安裝墻面板，墻骨柱與內置草板2、輔助木板3、底梁板8、頂梁板以及墻面板圍成墻板內空腔。

所述的墻骨柱為木質的，墻骨柱與內置草板2采用釘連接或者金屬件連接；所述板內墻骨柱4與內置草板2采用30°或45°釘連接，釘設時內置草板2和板內墻骨柱4構成十字形，在十字形的四角交替釘入，且斜釘連接沿草板2高度均勻分布。

所述板邊墻骨柱1和輔助木板3、板內墻骨柱4、底梁板8、下層頂梁板6的橫向寬度都為100mm~180mm,優先選用140mm，厚度都為38mm；所述內置草板2選用稻草或者麥草高溫壓制而成的密實的草板，厚度為58mm。

所述的板邊墻骨柱1及板內墻骨柱4寬度均等于兩塊輔助木板3的厚度與內置草板2的厚度之和。

所述的板邊墻骨柱1、內置草板2、輔助木板3、板內墻骨柱4與底梁板8、下層頂梁板6 、上層頂梁板7采取垂直釘連接。

所述板邊墻骨柱1、內置草板2、輔助木板3、頂梁板、底梁板8及板內墻骨柱4組成的墻骨架上安裝有石膏板11，所述石膏板11與板邊墻骨柱1、輔助木板3、板內墻骨柱4采取垂直釘連接，連接時釘子距與板邊墻骨柱1及底梁板8、上層頂梁板8邊部的距離為對應板厚度的一半。

所述的一種模塊化草板隔聲承重木墻板，其一字形建造方法為：

如圖5所示，將所述兩片模塊化草板隔聲承重木墻板置于防腐木或樓面板上，且并排靠緊排成一字形，所述模塊化草板隔聲承重木墻板的底梁板8與防腐木或樓面板連接采用釘連接，釘子優先采用均勻分布；采用墻板間連接板9將兩片所述模塊化草板隔聲承重木墻板的頂部連接，墻板間連接板9與兩側的上層頂梁板7靠緊，且在兩端施釘各一排，每排釘2-5枚。

所述的墻板間連接加強板9為兩片模塊化草板隔聲承重木墻板垂直連接時在板邊墻骨柱1與內置草板2間加放的與輔助木板相同的木板，所述墻板間連接加強板9的寬度略大于板邊墻骨柱1的厚度。

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
