本實用新型涉及建筑施工領域，特別是一種可調式鋼梁支撐裝置及系統。

背景技術：

隨著科技的進步和建筑行業的發展，逐步發展出多種既能保證工程質量又能提高施工效率的復合型材料和工具，如疊合樓板，其是預制和現澆混凝土相結合的一種較好的結構形式，具有現澆樓板的整體性、剛度大、抗裂性好、不增加鋼筋消耗、節約模板等優點，且由于現澆樓板不需支模，大塊預制混凝土隔墻板可在結構施工階段同時吊裝，從而可提前插入裝修工程，縮短整個工程的工期。

疊合板作為裝配整體式建筑的重要構件之一，使用量大；在較大開間中，疊合板之間往往采用現澆板帶進行連接。裝配整體式建筑施工中疊合板的主流支撐體系為獨立支撐系統，其優點為：采用工具式獨立支架配合工字鋼梁組成疊合板支撐系統，安全、穩定、減少周轉材料用量、勞動效率高、重復利用率高、符合綠色施工要求，但其存在的問題是：不能很好解決現澆板帶的模板支撐。

對于現澆板帶的支撐，現階段常用的方法是在現澆板帶下使用普通扣件式鋼管腳手架，但該方法不僅增加周轉材料用量，也增加勞動量，并且在同一區域內存在兩種不同支撐系統，不便于施工，不利于提高施工效率和節約施工成本。

技術實現要素：

本實用新型的發明目的在于：針對現有建筑施工過程中沒有專門針對現澆板帶的支撐系統，而使用普通扣件式鋼管腳手架來支撐，不僅增加周轉材料用量，也增加勞動量，且在同一區域內存在兩種不同支撐系統，不便于施工的問題，提供一種可調式鋼梁支撐裝置及系統，該系統可利用疊合板的獨立支架頂托作為現澆板帶模板的支撐系統，施工方便、快捷、安全、可靠、適用性強。

為了實現上述目的，本實用新型采用的技術方案為：

一種可調式鋼梁支撐裝置，包括下梁和上梁，所述下梁和上梁中心線位于同一豎直平面內，還包括將上梁和下梁連接的支撐調節部件，所述支撐調節部件一端連于下梁上，所述上梁沿支撐調節部件上下移動，在支撐調節部件上還設有穩定上梁位置的支撐部件。

該鋼梁支撐裝置通過支撐調節部件將上梁和下梁連接，且將支撐調節部件一端連于下梁上，進而讓上梁沿支撐調節部件上下移動，使得上梁相對于下梁的位置可調，而在支撐調節部件上還設有穩定上梁位置的支撐部件，進而當上梁調節到合適的支撐位置時即可將其位置固定，具體使用時可在上梁上搭設支撐模板，實現對現澆板帶的支撐；由于該鋼梁支撐裝置結構簡單，可利用疊合板的獨立支架頂托，并同時使用多個鋼梁支撐裝置組成現澆板帶模板的支撐系統，拆裝方便且可重復使用，不會增加周轉材料用量和人工勞動量，無需另設支架，施工方便、快捷、安全、可靠、適用性極強。

作為本實用新型的優選方案，所述支撐調節部件為支撐調節螺栓，所述支撐調節螺栓一端連于下梁上，另一端穿入上梁并延伸出上梁頂面，所述上梁與支撐調節螺栓對應設置通孔，使其能沿支撐調節螺栓上下移動。支撐調節部件為支撐調節螺栓，便于與下梁的連接，將支撐調節螺栓焊接于下梁上或在下梁設置安裝孔，方便整個裝置的快速拆裝；而上梁上與支撐調節螺栓對應設置的通孔便于上梁的上下移動，以適應對現澆板帶的支撐位置調節。

作為本實用新型的優選方案，所述支撐部件為設置于支撐調節螺栓上的支撐螺母，所述支撐螺母位于上梁和下梁之間。位于上梁和下梁之間的支撐螺母安裝于支撐調節螺栓上后，當上梁移動到所需位置時，可輕松地旋轉支撐螺母變動其位置，而與支撐調節螺栓相配合的支撐螺母調整到與上梁接觸的位置后，對上梁進行支撐，實現上梁位置的穩定。

作為本實用新型的優選方案，所述支撐調節螺栓的自由端端部設有鎖口螺母。用于限制上梁向上移動的位置，避免脫落。

作為本實用新型的優選方案，所述上梁和下梁均為矩管。上梁和下梁均用矩管，便于下梁與下部支架頂托連接和支撐，也便于上梁上方的次愣放置，保證剛度。

一種可調式鋼梁支撐系統，包括兩個或兩個以上平行設置的上述可調式鋼梁支撐裝置，以及搭設在可調式鋼梁支撐裝置上的多條次楞，所述次楞與上梁交叉設置，所述次楞上設有用于支撐現澆板帶的模板部件。

該系統用多個平行設置的可調式鋼梁支撐裝置為基礎，將次楞搭設在可調式鋼梁支撐裝置上，且與其交叉設置，并在次楞上設置支撐現澆板帶的模板部件，通過將可調式鋼梁支撐裝置放置在獨立支架頂托上，形成現澆板帶模板的支撐系統，由于次楞是搭設在可調式鋼梁支撐裝置上的，可方便地根據承力和其他使用需求調整次楞的位置，施工方便、快捷、安全、可靠、適用性強。

作為本實用新型的優選方案，所述可調式鋼梁支撐裝置的數量與現澆板帶的尺寸相適應，所述次楞的長度和數量與現澆板帶的尺寸相適應。

作為本實用新型的優選方案，所述次楞為矩管。次楞也為矩管，有利于次楞搭設在上梁上的穩定性。

作為本實用新型的優選方案，所述次楞與上梁垂直布置。

作為本實用新型的優選方案，所述模板部件為覆膜板。建筑覆膜模板是指在優質人造板上覆了一層覆膜紙，覆膜紙與人造板經熱力壓和生成建筑用覆膜板；覆膜板表面光滑，光澤鮮亮，防水、防火，具有優良的耐久性（耐候性、耐蝕性、耐化學性）和抗污能力，使用覆膜板施工，使得水泥模面較為光滑，能較好的進行拆模和避免二次披灰，大大提高工作效率和節省了人力、材料，為理想的現澆板帶的支撐板。

綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

1、該鋼梁支撐裝置通過支撐調節部件將上梁和下梁連接，且將支撐調節部件一端連于下梁上，進而讓上梁沿支撐調節部件上下移動，使得上梁相對于下梁的位置可調，而在支撐調節部件上還設有穩定上梁位置的支撐部件，進而當上梁調節到合適的支撐位置時即可將其位置固定，具體使用時可在上梁上搭設支撐模板，實現對現澆板帶的支撐；由于該鋼梁支撐裝置結構簡單，可利用疊合板的獨立支架頂托，并同時使用多個鋼梁支撐裝置組成現澆板帶模板的支撐系統，拆裝方便且可重復使用，不會增加周轉材料用量和人工勞動量，無需另設支架，施工方便、快捷、安全、可靠、適用性極強；

2、該鋼梁支撐系統用多個平行設置的可調式鋼梁支撐裝置為基礎，將次楞搭設在可調式鋼梁支撐裝置上，且與其交叉設置，并在次楞上設置支撐現澆板帶的模板部件，通過將可調式鋼梁支撐裝置放置在獨立支架頂托上，形成現澆板帶模板的支撐系統，由于次楞是搭設在可調式鋼梁支撐裝置上的，可方便地根據承力和其他使用需求調整次楞的位置，施工方便、快捷、安全、可靠、適用性強；

3、支撐調節部件為支撐調節螺栓，便于與下梁的連接，將支撐調節螺栓焊接于下梁上或在下梁設置安裝孔，方便整個裝置的快速拆裝；而上梁上與支撐調節螺栓對應設置的通孔便于上梁的上下移動，以適應對現澆板帶的支撐位置調節；位于上梁和下梁之間的支撐螺母安裝于支撐調節螺栓上后，當上梁移動到所需位置時，可輕松地旋轉支撐螺母變動其位置，而與支撐調節螺栓相配合的支撐螺母調整到與上梁接觸的位置后，對上梁進行支撐，實現上梁位置的穩定；

4、上梁和下梁均用矩管，便于下梁與下部支架頂托連接和支撐，也便于上梁上方的次愣放置，保證剛度；次楞也為矩管，有利于次楞搭設在上梁上的穩定性。

附圖說明

圖1是本實用新型可調式鋼梁支撐裝置的結構示意圖。

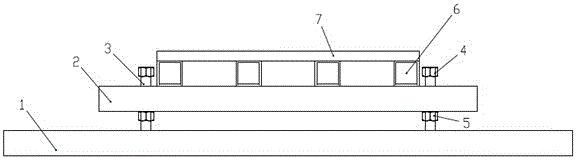

圖2為實施例中可調式鋼梁支撐系統的結構示意圖。

圖3為圖2的左視圖。

圖中標記：1-下梁，2-上梁，3-支撐調節螺栓，4-鎖口螺母，5-支撐螺母，6-次楞，7-覆膜板。

具體實施方式

下面結合附圖，對本實用新型作詳細的說明。

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

實施例1

如圖1所示，本實施例的可調式鋼梁支撐裝置，包括下梁1和上梁2，所述下梁1和上梁2中心線位于同一豎直平面內，還包括將上梁1和下梁2連接的支撐調節部件，所述支撐調節部件一端連于下梁1上，所述上梁2沿支撐調節部件上下移動，在支撐調節部件上還設有穩定上梁2位置的支撐部件。

本實施例的鋼梁支撐裝置通過支撐調節部件將上梁和下梁連接，且將支撐調節部件一端連于下梁上，進而讓上梁沿支撐調節部件上下移動，使得上梁相對于下梁的位置可調，而在支撐調節部件上還設有穩定上梁位置的支撐部件，進而當上梁調節到合適的支撐位置時即可將其位置固定，具體使用時可在上梁上搭設支撐模板，實現對現澆板帶的支撐；由于該鋼梁支撐裝置結構簡單，可同時使用多個安裝在獨立支架頂托上組成現澆板帶模板的支撐系統，拆裝方便且可重復使用，不會增加周轉材料用量和人工勞動量，無需另設支架，施工方便、快捷、安全、可靠、適用性極強。

本實施例中，所述支撐調節部件為支撐調節螺栓3，所述支撐調節螺栓3一端連于下梁1上，另一端穿入上梁2并延伸出上梁2頂面，所述上梁2與支撐調節螺栓3對應設置通孔，使其能沿支撐調節螺栓3上下移動。支撐調節部件為支撐調節螺栓，便于與下梁的連接，將支撐調節螺栓焊接于下梁上或在下梁設置安裝孔，本實施例選擇將支撐調節螺栓直接焊接在下梁上的方式，方便整個裝置的快速拆裝；而上梁上與支撐調節螺栓對應設置的通孔便于上梁的上下移動，以適應對現澆板帶的支撐位置調節。

進一步地，所述支撐部件為設置于支撐調節螺栓3上的支撐螺母5，所述支撐螺母5位于上梁1和下梁2之間。位于上梁和下梁之間的支撐螺母安裝于支撐調節螺栓上后，當上梁移動到所需位置時，可輕松地旋轉支撐螺母變動其位置，而與支撐調節螺栓相配合的支撐螺母調整到與上梁接觸的位置后，對上梁進行支撐，實現上梁位置的穩定。

本實施例中，所述支撐調節螺栓3的自由端端部設有鎖口螺母4。用于限制上梁向上移動的位置，避免脫落。

進一步地，所述上梁1和下梁2均為矩管。上梁和下梁均用矩管，便于下梁與下部支架頂托連接和支撐，也便于上梁上方的次愣放置，保證剛度。

實施例2

如圖2和圖3所示，本實施例的可調式鋼梁支撐系統用于疊合板之間的現澆板帶的支撐，包括兩個或兩個以上平行設置的如實施例1所述的可調式鋼梁支撐裝置，以及搭設在可調式鋼梁支撐裝置上的多條次楞6，所述次楞6與上梁2交叉設置，所述次楞6上設有用于支撐現澆板帶的模板部件。

該系統用多個平行設置的可調式鋼梁支撐裝置為基礎，將次楞搭設在可調式鋼梁支撐裝置上，且與其交叉設置，并在次楞上設置支撐現澆板帶的模板部件，通過將可調式鋼梁支撐裝置放置在獨立支架頂托上，形成現澆板帶模板的支撐系統，由于次楞是搭設在可調式鋼梁支撐裝置上的，可方便地根據承力和其他使用需求調整次楞的位置，施工方便、快捷、安全、可靠、適用性強。

具體地，可調式鋼梁支撐裝置的數量與現澆板帶的尺寸相適應，所述次楞6的長度和數量與現澆板帶的尺寸相適應。

本實施例中，所述次楞6為矩管。次楞也為矩管，有利于次楞搭設在上梁上的穩定性。

本實施例中，所述次楞6與上梁2垂直布置。相互垂直布置的次愣和上梁，有利于規整支撐系統，減少對其他部件和施工的影響，也為上方的現澆板帶提供可靠的支撐。

進一步地，所述模板部件為覆膜板7。建筑覆膜模板是指在優質人造板上覆了一層覆膜紙，覆膜紙與人造板經熱力壓和生成建筑用覆膜板；覆膜板表面光滑，光澤鮮亮，防水、防火，具有優良的耐久性（耐候性、耐蝕性、耐化學性）和抗污能力，使用覆膜板施工，使得水泥模面較為光滑，能較好的進行拆模和避免二次披灰，大大提高工作效率和節省了人力、材料，為理想的現澆板帶的支撐板。

具體施工時，疊合板采用獨立支撐系統，而該可調式鋼梁支撐系統則可利用該獨立支撐系統的獨立支架，并在該獨立支架上放置與現澆板帶尺寸相適應的可調式鋼梁支撐裝置，組成現澆板帶的模板支撐系統，通過調節上梁和支撐螺母，使覆膜板與疊合板底緊密結合，保證現澆板帶混凝土澆筑時不下沉、漏漿；由于該可調式鋼梁支撐系統使用疊合板的獨立支撐系統來進行支撐，在同一區域內只需一種支撐系統，便于施工，減少周轉材料用量，也減少人工勞動量，提高施工效率。

該可調式鋼梁支撐系統也可用于現澆結構后澆帶的支撐。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
