本發明涉及園林綠化領域，尤其涉及的是，一種綠化墻。

背景技術：

在一定的地域運用工程技術和藝術手段，通過改造地形或進一步筑山、疊石、理水，種植樹木花草、營造建筑和布置園路等途徑創作而成的美的自然環境和游憩境域，就稱為園林。園林包括庭園、宅園、小游園、花園、公園、植物園、動物園等，隨著園林學科的發展，還包括森林公園、風景名勝區、自然保護區或國家公園的游覽區以及休養勝地。

從開發方式上說，園林可分為兩大類：一類是利用原有自然風致，去蕪理亂，修整開發，開辟路徑，布置園林建筑，不費人事之工就可形成的自然園林。如唐代王維的輞川別業是將私家別墅營建在具山林湖水之勝的天然山谷區，可稱為山林別墅；如湖南大庸縣的張家界、四川松潘縣的九寨溝，具有優美風景的大范圍自然區域，略加建設、開發，即可利用，稱為自然風景區；如泰山、黃山、武夷山等，開發歷史悠久，有文物古跡、神話傳說、宗教藝術等內容的，稱為風景名勝區。另一類是人工園林，即在一定的地域范圍內，為改善生態、美化環境、滿足游憩和文化生活需要而創造的環境，如小游園、花園、公園等。

隨著社會的發展，園林已經不限于自然風景或者小規模的景區，例如，黨的十八大報告將“美麗中國”建設、“生態文明建設”寫入黨章，凸顯決策層對生態環保的重視已上升到空前高度。隨著“美麗中國”建設的推進，全國多數城市都將加大園林綠化投資力度；因此，城市園林得以迅速發展。城市園林綠化行業伴隨城市化率的不斷提高而穩步成長。2001年以來中國園林綠地面積逐漸擴大，截至2011年底，中國擁有園林綠地面積245.27萬公頃，是2001年(94.7萬公頃)的2.59倍。同時，中國建成區綠化覆蓋面積也在逐步增長，2001-2012年的10年間增長了2倍多。2012年中國建成區綠地覆蓋面積達171.9萬公頃，同比增長6.64%。

但是，如何利用有限的土地資源，尤其是寸土寸金的城市土地資源，實現更大面積、更易安裝使用的園林綠化效果，是需要解決的技術問題。

技術實現要素：

本發明所要解決的技術問題是提供一種新的綠化墻。

本發明的技術方案如下：一種綠化墻，其包括若干綠化磚體；所述綠化磚體具有規則結構體；所述規則結構體具有至少一支撐面及至少一外露面；所述規則結構體還設置有中空結構，其具有至少一連通所述外露面的容置腔，用于容置基質；各所述綠化磚體有序疊置；并且，每一所述綠化磚體的至少一支撐面與另一綠化磚體的至少一支撐面相接觸。

優選的，還包括若干輸液管，每一所述輸液管具有若干輸液口，每一所述綠化磚體的所述容置腔至少連通一所述輸液口。

優選的，所述輸液口具有膨脹端部，其設置于所述容置腔的上部。

優選的，所述膨脹端部具有部分圓球體形狀。

優選的，所述膨脹端部具有部分橢球體形狀。

優選的，所述膨脹端部套置有單向通透膜。

優選的，所述輸液管設置輸水管與輸肥管。

優選的，所述輸水管與所述輸肥管并排設置。

優選的，所述輸水管與所述輸肥管設置一共同開關。

優選的，所述輸肥管的口徑大于所述輸水管的口徑。

采用上述方案，本發明通過綠化磚體的設計，及整體的組合使用，使得綠化墻的大面積、快速易用成為可能，有利于實現更大面積、更易安裝使用的園林綠化效果。

附圖說明

圖1是本發明一實施例的綠化墻示意圖；

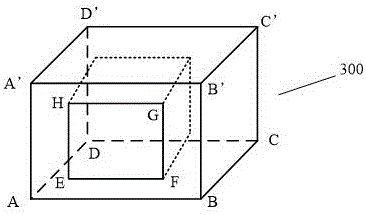

圖2是本發明一實施例的綠化磚體示意圖。

具體實施方式

下面結合附圖和具體實施例，對本發明進行詳細說明，下面的實施例可以組合使用，并且，本發明可利用各種形式來實現，不限于本說明書所描述各個具體的實施例，提供這些實施例的目的是對本發明的公開內容更加透徹全面地便于理解。進一步需要說明的是，當某一結構固定于另一個結構，包括將該結構直接或間接固定于該另一個結構，或者將該結構通過一個或多個其它中間結構固定于該另一個結構。當一個結構連接另一個結構，包括將該結構直接或間接連接到該另一個結構，或者將該結構通過一個或多個其它中間結構連接到該另一個結構。并且，所述的“和/或”包括了“和”與“或”兩種可能的實施例。

本發明的一個例子是，一種綠化墻，其包括若干綠化磚體；所述綠化磚體具有規則結構體；所述規則結構體具有至少一支撐面及至少一外露面；所述規則結構體還設置有中空結構，其具有至少一連通所述外露面的容置腔，用于容置基質；例如，容置腔的開口位于所述外露面；各所述綠化磚體有序疊置；并且，每一所述綠化磚體的至少一支撐面與另一綠化磚體的至少一支撐面相接觸。例如，如圖1所示，綠化墻100包括若干綠化磚體200，各所述綠化磚體200有序疊置。又如，如圖2所示，所述綠化磚體具有類似于長方體結構的規則結構體300，所述規則結構體具有支撐面ABCD及支撐面A’B’C’D’ ，所述規則結構體還具有外露面ABB’A’； 所述規則結構體還設置有中空結構，其具有連通所述外露面的容置腔，容置腔的開口EFGH位于所述外露面ABB’A’，即，容置腔通過其開口EFGH連通外露面ABB’A’。

例如，所述有序疊置可參考現有的鋪地磚或者墻磚方式，將多塊綠化磚體無縫隙或者微縫隙拼接到一起。有序疊置可以使得綠化墻形成一個綠化磚體的整體，便于安裝，也具有較好的美觀效果。

為了避免植物生長過多的問題，這個問題非常關鍵，綠化磚體自身的承重、容置腔的空間以及綠化磚體上生長物的長度，對于綠化磚體來說都是一定的安全問題，優選的，所述外露面上設置有一絲網層，其具有網格狀結構，且每一網格狀結構具有銳利邊緣部，例如，所述銳利邊緣部為三棱刃部或∠形或V形或L形，又如，所述銳利邊緣部為倒卷刃部，即朝向自身形成一個C形倒卷的鋒利邊緣；例如，所述網格狀結構為三角形、平行四邊形、五邊形等；例如，平行四邊形為菱形或矩形。這樣，所述綠化磚體上的植物生長時，需要從網格狀結構伸出，植物生長過粗或者位置不當或者過于茂盛時會被自身的生長力作用于銳利邊緣部，導致死亡或受損，從而不會給綠化磚體造成過大負擔。例如，所述外露面上設置有插槽，所述絲網層插入設置于插槽上，安裝方便，且便于更換。例如，設置一對平行的插槽，以及一條分別連接于兩插槽端部的底槽，以插入設置所述絲網層，例如，插槽與底槽形成一個U形或者Π形。這樣，可以方便地根據使用情況靈活更換所述絲網層。例如，所述絲網層為合金網。又如，所述絲網層包括加厚邊框及位于加厚邊框內部的網格狀結構，加厚邊框的邊緣圓滑設置，以避免更換所述絲網層時傷害用戶。又如，所述加厚邊框具有兩條適配插槽的滑邊，其具有圓柱形狀，以便于將所述絲網層插入設置于插槽上。

為了更好地達到平面整體展示綠化面的效果，優選的，所述綠化磚體在其所述外露面還設置有切割槽，例如，設置一對平行的切割槽，當植物生長過多需要平面整體展示綠化面時，采用片狀切割刀沿著切割槽下滑切割即可，非常方便。例如，所述切割槽設置有導向結構，例如滾軸或滾珠；這樣，能夠便于片狀切割刀下滑切割；優選的，所述導向結構設置為單方向導向結構，即其具有單向導向性，只能朝一個方法傳動；這樣，有助于提升切割效率，便于用戶切割的操作。優選的，還包括所述片狀切割刀。一把片狀切割刀可以對應許多個綠化磚體。其中，所述片狀切割刀具有平面形狀，例如其為矩形且一邊緣具有刃部；為了便于控制片狀切割刀，優選的，特制的片狀切割刀，與該具有刃部的邊緣相對的另一邊緣，其中部向一側彎卷設置兩個彎卷結構，彎卷結構具有U形或者C形截面，以便于安裝片狀切割刀，以及便于對片狀切割刀進行控制施力。

又如，還設置有激光切割器及其定時控制器，所述定時控制器用于控制所述激光切割器定時切割清理所述綠化磚體的所述外露面，例如，定時切割清理超過所述綠化磚體的所述外露面的外側1厘米的植物。所述激光切割器通?？梢栽O置在滑軌上，步進執行定時切割清理工作。

為了解決澆水施肥的問題，優選的，還包括若干輸液管，每一所述輸液管具有若干輸液口，每一所述綠化磚體的所述容置腔至少連通一所述輸液口。優選的，還包括滴灌系統，其分別連接各所述輸液管，用于通過所述輸液管實現滴灌效果。例如，所述輸液管為樹形結構，其枝杈部位為輸液口，一個簡單的例子是所述輸液管為Y形結構，其具有兩個輸液口。又如，所述綠化墻設置有走管支架，用于支撐各所述輸液管使其管道暢通。又如，走管支架具有至少一支撐管，每一所述支撐管設置有遮光外層及走管內槽，所述走管內槽具有U型或C型的橫截面，用于容置至少一所述輸液管，所述遮光外層包覆所述走管內槽，以避免所述輸液管被光照氧化，從而能夠延長支撐管的物理使用壽命和降低化學損耗。優選的，所述輸液口具有膨脹端部，其設置于所述容置腔的上部。優選的，所述膨脹端部具有部分圓球體形狀。和/或，所述膨脹端部具有部分橢球體形狀。為了避免所述綠化磚體的基質例如泥土等堵塞輸液管，優選的，所述膨脹端部套置有單向通透膜，所述輸液管中的液體通過所述單向通透膜透入到所述綠化磚體中。優選的，所述輸液管設置輸水管與輸肥管。優選的，所述輸水管與所述輸肥管并排設置。和/或，所述輸水管與所述輸肥管設置一共同開關。優選的，所述輸肥管的口徑大于所述輸水管的口徑。

例如，還包括頂部，所述頂部固定于一處或多處所述綠化墻的墻頂位置，或者，所述頂部固定于一個或多個所述綠化墻的墻頂位置。為了便于透光，優選的，所述頂部設置有透明面板。這樣，所述頂部可以透射光線。為了盡可能利用光能，實現綠色建筑，優選的，所述頂部設有延伸部，其上設置有太陽能發電裝置。例如，采用太陽能發電裝置實現部分電力供應。優選的，所述頂部具有平面結構；和/或，所述頂部具有斜面結構。優選的，所述頂部具有人字形斜面結構。為了便于引水，優選的，所述透明面板設有若干開槽。優選的，所述開槽為長條形。優選的，各所述開槽平行設置。為了便于透水或者透氣阻水，優選的，所述透明面板覆置有單向通透膜。例如，當需要透水時，在生產透明面板或者安裝單向通透膜時，注意設置單向通透膜的方向即可。這樣，可以根據實際需求實現透水或者透氣阻水效果。

例如，還包括至少一安裝支架；每一所述安裝支架設置有若干安裝位，每一所述安裝位固定安裝一綠化磚體。優選的，所述安裝支架包括矩形結構。優選的，所述安裝支架包括長方體結構。為便于安裝支架的相互組合使用，優選的，所述安裝支架設置連接件，用于連接其它安裝支架的連接件，以相互固定鄰接的兩安裝支架。這樣，可以非常容易地將兩個或多個安裝支架組合拼接，從而實現組合拼接結構，例如方便擴展成“長城”或者“山脈”等。例如，所述連接件為卡扣件，例如U型卡扣件等；又如，所述連接件為插銷件，通過插入固定方式連接其它安裝支架的連接件。又如，所述連接件具有相對設置的扣接部與扣接位，一連接件A的扣接部用于連接其它安裝支架的另一連接件B的扣接位，該連接件A的扣接位用于連接其它安裝支架的另一連接件B的扣接部，從而實現鄰接的兩安裝支架相互固定。

優選的，所述安裝支架還設置若干透過孔，用于透過生長的綠化植物。這樣，綠化磚體的綠化植物，能夠通過透過孔透過所述安裝支架，適合從安裝支架一面展示綠化，也適合綠化磚體的雙面展示綠化效果。例如，所述透過孔為圓孔或者條形槽孔。

為了減輕結構的重量，優選的，所述安裝支架為空心框架。優選的，所述空心框架設置有支撐桿。優選的，所述支撐桿中空設置。為了便于排水透氣，優選的，所述支撐桿上還設置若干通孔。為了增強所述安裝支架的物理強度，優選的，所述支撐桿內壁設置有加強筋。

例如，還包括移動平臺；所述移動平臺固定設置至少一安裝支架，每一所述安裝支架設置有若干安裝位，每一所述安裝位固定安裝一綠化磚體。例如，所述移動平臺設置輪子及其支軸，用于滾動式移動；又如，所述移動平臺還設置驅動系統，用于驅動輪子，這樣，極大提升了所述移動平臺的移動性能。

優選的，所述規則結構體還具有側面，每一所述綠化磚體的至少一側面與又一綠化磚體的至少一側面相接觸。這樣，可以方便地拼接相鄰的所述綠化磚體，也能夠方便地實現綠化磚體的鄰接。

優選的，所述規則結構體具有長方體形狀。優選的，所述規則結構體具有一對所述支撐面；一對所述支撐面中，第一支撐面設置有若干連接扣，第二支撐面對應設置有若干連接孔，所述連接扣與所述連接孔一一對應設置。優選的，所述連接扣設置T型端部結構，所述連接孔對應所述T型端部結構設置矩形開槽。這樣，每一所述綠化磚體能夠在安裝時通過其連接扣連接到相鄰綠化磚體的連接孔，從而實現快速安裝且穩固連接。

優選的，所述規則結構體具有一對所述支撐面；一對所述支撐面中，第一支撐面與第二支撐面分別具有嵌合結構，所述第一支撐面的嵌合結構與所述第二支撐面的嵌合結構相互嵌合設置。優選的，所述嵌合結構具有凹凸形狀。優選的，所述凹凸形狀具有矩形結構；和/或，所述凹凸形狀具有楔形結構；和/或，所述凹凸形狀具有三角形結構。這樣，每一所述綠化磚體能夠在安裝時通過其嵌合結構連接到相鄰綠化磚體的嵌合結構，從而實現快速安裝且穩固連接。優選的，所述凹凸形狀具有旋轉軸且所述凹凸形狀具有旋轉對稱結構，這樣，可以從立體角度實現每一所述綠化磚體與相鄰綠化磚體的穩固連接；優選的，所述凹凸形狀靠近安裝支架的一面為凹部，以便于固定安裝底部位置的所述綠化磚體。

例如，每一所述安裝支架設置有展示面，并在所述展示面的背后設置有若干儲水槽；所述展示面設置有若干安裝位，每一所述安裝位固定安裝一綠化磚體，通過展示面展示各綠化磚體的整體景觀，從而能夠實現園林綠化的展示效果，特別適合景觀擺置。

為了便于生產制造安裝支架，優選的，各所述安裝位矩陣設置；或者，各所述安裝位錯落設置；又如，各所述安裝位逐行設置；或者，各所述安裝位逐列設置。為了便于安裝綠化磚體，優選的，所述安裝位設置有掛孔，所述綠化磚體對應設置有掛鉤，綠化磚體通過其掛鉤掛到掛孔上，從而將所述綠化磚體掛到對應的所述安裝位，這樣具有安裝快捷的效果。為了增強掛接的穩固性，優選的，每一所述安裝位設置有多個所述掛孔，所述綠化磚體對應設置有多個所述掛鉤。優選的，各所述掛孔排列成兩行。

優選的，各所述儲水槽連通設置；和/或，優選的，各所述儲水槽平行設置。例如，所述儲水槽平行于水平面，又如，各所述儲水槽相互連通，這樣，只需要給一個儲水槽通水，即可實現為全部儲水槽通水；優選的，給最高位置的儲水槽通水即可。又如，各所述儲水槽通過一個連通管連通設置，所述連通管設置對應每一儲水槽分別設有截流閥，用于在所述儲水槽的水量達到一定預設值時封閉該儲水槽與所述連通管及其他儲水槽的連通關系。

又如，若干綠化磚體組合形成一組合式綠化結構；大量綠化磚體分別組合形成若干組合式綠化結構；所述組合式綠化結構可拆卸設置；每一所述組合式綠化結構設置連接裝置，用于連接其它組合式綠化結構的連接裝置，以相互固定鄰接的兩組合式綠化結構；也就是說，所述組合式綠化結構設置若干綠化磚體，這樣，可以方便地組裝組合式綠化結構；并通過組合式綠化結構方便地組裝生態園林系統或生態園林綠化系統。

優選的，所述容置腔設置有生長區及安裝區，所述生長區用于容置基質。例如，所述基質包括若干微球結構，每一所述微球結構包括有薄膜結構及包覆于所述薄膜結構內部的復合腐植土，所述復合腐植土具有若干復合微體，每一復合微體設置有腐植土；例如，復合微體采用壓制方式形成，又如，復合微體為方形體或球狀體，以便于生產及填充，還能避免泥土散出難以清理。優選的，所述薄膜結構具有吸水層、塑形層及儲水層，所述吸水層用于吸取環境水分，例如來自澆水、噴水、雨水或者儲水槽的環境水分，所述儲水層用于存儲吸水層的水分，所述吸水層與所述儲水層共同形成了水分供應系統；所述塑形層用于維持所述薄膜結構的形狀，盡量避免復合腐植土灑出或者流失，例如，所述塑形層為多孔塑料層，又如，所述吸水層與所述儲水層為海綿層，所述儲水層的孔量及孔隙小于所述吸水層的孔量及孔隙。

優選的，所述安裝區連通所述生長區。優選的，所述安裝區為圓柱體形狀，用于插入圓柱形囊體。優選的，還包括所述圓柱形囊體。優選的，設置多個所述安裝區。優選的，各所述安裝區均位于所述容置腔的同一側。優選的，各所述安裝區直線排列。優選的，所述圓柱形囊體包括儲水囊體及儲肥囊體。這樣，可以方便地安裝肥料和水料；還能通過安裝區直接種植種子，例如在種植時采用噴槍將種子通過安裝區噴射進入生長區即可，使用非常方便。

進一步地，本發明的實施例還包括，上述各實施例的各技術特征，相互組合形成的綠化墻。

需要說明的是，上述各技術特征繼續相互組合，形成未在上面列舉的各種實施例，均視為本發明說明書記載的范圍；并且，對本領域普通技術人員來說，可以根據上述說明加以改進或變換，而所有這些改進和變換都應屬于本發明所附權利要求的保護范圍。
