本實用新型涉及實體安防領域，尤其涉及一種模塊化拼裝的防護艙。

背景技術：
：

關于防護艙產品在于2008年開始投入上海世博會期間使用，由于在上海銀行業網點的環境關系，治安形勢嚴峻，必須加強安防措施，短期間內安裝使用的是類似手動插銷式產品，“防護罩”“防護欄”“防護艙”“防護壁”等五花八門的產品和名稱用詞陸續出現后得到一定的改制，根據《GA745-2008銀行自助設備、自助銀行安全防范的規定》的參考依據，跟進了防護艙產品技術參數標準，生產規范。

當前市場，防護艙結構單一、造型簡單、制造工藝相差無幾，安裝、拆卸困難，甚至個別銀行網點現場焊接、組合、安裝，又或整體焊接成型、運輸、安裝，弊端顯現。

技術實現要素：
：

為了彌補現有技術問題，本實用新型的目的是提供一種模塊化拼裝的防護艙，結構簡單、合理、安裝快速、運輸方便。

本實用新型的技術方案如下：

模塊化拼裝的防護艙，其特征在于，包括兩個并排安裝的正面門框，每個正面門框內安裝有正面門扇，兩個正面門框的外側分別設有左側門和右側門，左側門和右側門之間的正面門框上還設有鉸接安裝有中間門。

所述的模塊化拼裝的防護艙，其特征在于，所述的左側門和右側門分別通過隱藏式鉸鏈鉸接安裝于左側正面門框的左側壁上、右側正面門框的右側壁上。

所述的模塊化拼裝的防護艙，其特征在于，所述的正面門扇、左側門、右側門均包括前面板和后面板，前面板和后面板的左端設有相對彎曲的U擋板，U擋板開口朝向右側，前面板和后面板之間設有U形的連接板，連接板的上下端面與前面板和后面板相對面焊接固定，連接板的外側壁與U擋板端頭焊接固定，前面板右端設有向上折彎成U形的固定板，后面板為角形且縱向段構成右側板，右側板下端設有向外橫向折彎的橫板，橫板嵌插于固定板內焊接固定，前面板、后面板、連接板之間填充有蜂窩紙。

本實用新型的優點是：

本實用新型結構簡單合理，組裝方便快捷，整體結構強度高，運輸方便，使用壽命長。

附圖說明：

圖1為本實用新型的結構示意圖。

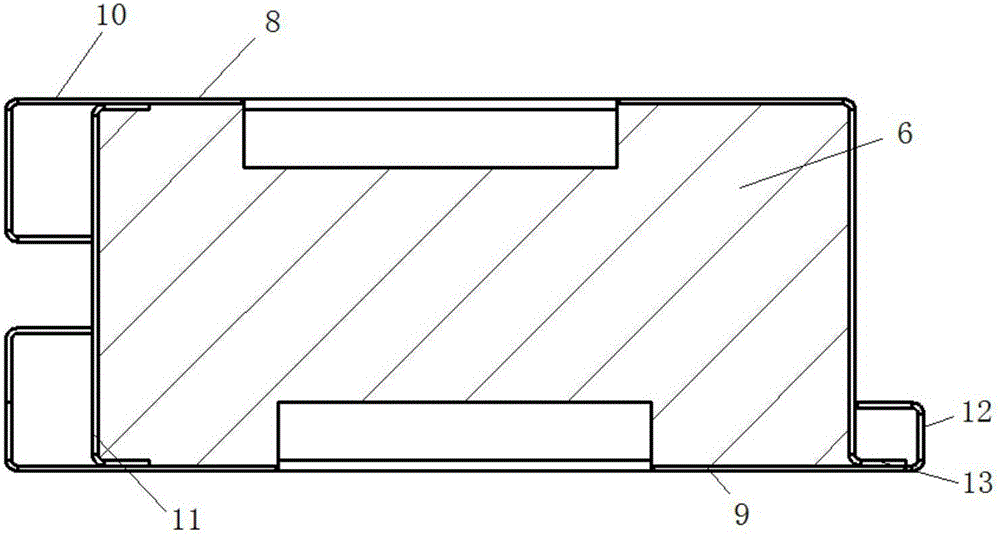

圖2為正面門扇、左側門、右側門的膠合填充結構示意圖。

具體實施方式：

參見附圖：

模塊化拼裝的防護艙，包括兩個并排安裝的正面門框1，每個正面門框1內安裝有正面門扇2，兩個正面門框的外側分別設有左側門3和右側門4，左側門3和右側門4之間的正面門框上還設有鉸接安裝有中間門5。

左側門3和右側門4分別通過隱藏式鉸鏈7鉸接安裝于左側正面門框的左側壁上、右側正面門框的右側壁上。

正面門扇2、左側門3、右側門4均包括前面板8和后面板9，前面板8和后面板9的左端設有相對彎曲的U擋板10，U擋板10開口朝向右側，前面板8和后面板9之間設有U形的連接板11，連接板11的上下端面與前面板8和后面板9相對面焊接固定，連接板11的外側壁與U擋板端頭焊接固定，前面板8右端設有向上折彎成U形的固定板12，后面板9為角形且縱向段構成右側板，右側板下端設有向外橫向折彎的橫板13，橫板13嵌插于固定板12內焊接固定，前面板8、后面板9、連接板11之間填充有蜂窩紙6，每一個零部件依次焊接，表面無焊點，增加門扇強度，延長其使用壽命。
