本實用新型涉及梁柱節點混凝土結構，具體是一種梁柱節點不同強度等級混凝土結構。

背景技術：

目前，梁柱節點混凝土施工時，當梁柱節點混凝土強度相差兩個等級及以上時，交界區域未采取有效的分隔措施，施工時比較隨意，會在梁柱節點處高低強度等級混凝土交界面附近出現微細裂縫。這些裂縫雖然不是荷載作用下的結構裂縫，不影響結構的安全使用，但是影響混凝土的外觀質量。

技術實現要素：

本實用新型旨在解決現有技術存在的上述問題，而提供一種能夠提升混凝土外觀質量的梁柱節點不同強度等級混凝土結構。

本實用新型解決其技術問題采用的技術方案是：

一種梁柱節點不同強度等級混凝土結構，包括高強度等級混凝土、低強度等級混凝土；在梁內距梁柱接頭處不小于500mm的位置掛一道鋼絲網片，鋼絲網片與梁箍筋綁扎連接，以鋼絲網片為高、低強度等級混凝土交接面，鋼絲網片內側為高強度等級混凝土，鋼絲網片外側為低強度等級混凝土。

采用上述技術方案的本實用新型，與現有技術相比，其有益效果是：

規范了施工作業流程，有效控制了梁柱節點高低強度混凝土交接面的收縮裂縫，提升了混凝土的外觀質量。

進一步的，本實用新型的優選方案是：

鋼絲網片為密目鋼絲網，孔眼尺寸為10mm×10mm。

鋼絲網片四周用20#鉛絲與梁箍筋綁扎連接。

在梁高或梁寬超過500mm時，鋼絲網片與梁箍筋綁扎連接的同時，增加附加短鋼筋固定鋼絲網片。

附加短鋼筋沿鋼絲網片縱橫方向每250mm設置一道，附加短鋼筋為Ф6.5的短鋼筋，鋼筋長度同鋼絲網片寬或高。

附圖說明

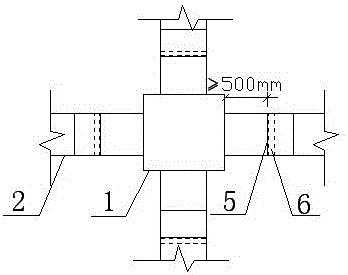

圖1為本實用新型實施例的梁柱節點立面圖；

圖2為本實用新型實施例的梁柱節點平面圖；

圖3為附加短鋼筋固定鋼絲網片示意圖；

圖中：1-柱；2-梁；3-高強度等級混凝土；4-低強度等級混凝土；5-鋼絲網片；6-排漿口；7-附加短鋼筋；8-孔眼。

具體實施方式

以下結合附圖及實施例詳述本實用新型，但本實施例不對本實用新型構成任何限制。

參見圖1、圖2、圖3，一種梁柱節點不同強度等級混凝土結構，是指梁柱節點處混凝土強度相差兩個等級及以上的情況，該混凝土結構是：在梁2內距梁2與柱1接頭處不小于500mm的位置掛有一道鋼絲網片5，鋼絲網片5與梁2的箍筋綁扎連接，以鋼絲網片5為高、低強度等級混凝土交接面，鋼絲網片5內側為高強度等級混凝土1，鋼絲網片5外側為低強度等級混凝土2。

鋼絲網片5為密目鋼絲網，孔眼8尺寸為10mm×10mm。

鋼絲網片5四周用20#鉛絲與梁2的箍筋綁扎連接。

在梁2的高或梁2的寬超過500mm時，鋼絲網片5與梁2的箍筋綁扎連接的同時，增加附加短鋼筋7固定鋼絲網片5。

附加短鋼筋7沿鋼絲網片5縱橫方向每250mm設置一道，附加短鋼筋7為Ф6.5的短鋼筋，鋼筋長度同鋼絲網片5寬或高。

在緊靠鋼絲網片5的梁2外側的底模處留設一個寬度100mm、長度與梁2寬相同的排漿口6，使?jié)仓邚?qiáng)度等級混凝土3時透過鋼絲網片5底部的浮漿排出，防止浮漿滯留；排漿口6是由梁2的底模上切割下來一塊寬度為100mm、長度與梁2寬度等長的木板而形成。

澆筑完高強度等級混凝土3且待浮漿排完后，采用事先從梁2的底模上切割下來的木板，四周打磨光滑后封堵排漿口6，下設頂柱支撐牢固，確保澆筑低強度等級混凝土4時模板牢固且不漏漿。

以上所述僅為本實用新型較佳可行的實施例而已，并非因此局限本實用新型的權利范圍，凡運用本實用新型說明書及附圖內容所作的等效結構變化，均包含于本實用新型的權利范圍之內。
