本實用新型涉及預制艙技術領域，尤其是一種預制艙防水通風結構。

背景技術：

預制艙式變電站因其占地面積小、成本低被廣泛使用，在使用時，預制艙內的機器運作產生熱量，雖然預制艙設有窗戶這類的通風設施，由于熱氣聚集在艙內屋頂，預制艙側面的窗戶通風效果并不限制，而在屋頂設置窗戶能夠改善通風效果，但下雨時存在漏水問題，需要及時攀爬屋頂關窗，消耗人力，極不方便。

技術實現要素：

為了克服現有的預制艙的技術不足，本實用新型提供一種預制艙防水通風結構，能夠提高預制艙的通風效果，同時防止屋頂漏水，自動化程度高，節省人力。

本實用新型解決其技術問題所采用的技術方案：一種預制艙防水通風結構，包括艙體、電動推桿、艙頂、套筒和方形框架；艙體的四個邊角處安裝電動推桿，艙頂的四個邊角底部安裝套筒，每兩個相鄰套筒之間安裝方形框架，艙頂通過電動推桿與套筒相配合的方式安裝在艙體頂部。

所述電動推桿外部設有保護殼套，電動推桿設有相關聯的無線遙控器。

所述艙頂的頂部是坡頂結構。

所述套筒與電動推桿的尺寸相匹配。

所述方形框架的外側面與艙體的內側面都設有滑軌，方形框架的外側面與艙體的內側面之間通過滑軌接觸。

所述方形框架內安裝過濾紗網。

本實用新型的有益效果是，艙頂能夠通過電動推桿上升，露出方形框架，方形框架具有通風功能，將艙體頂部的熱空氣排出；下雨時，艙頂通過電動推桿下降，方形框架被艙體側壁擋住，防止雨水進入，自動化程度高，節省人力。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1是本實用新型的結構示意圖。

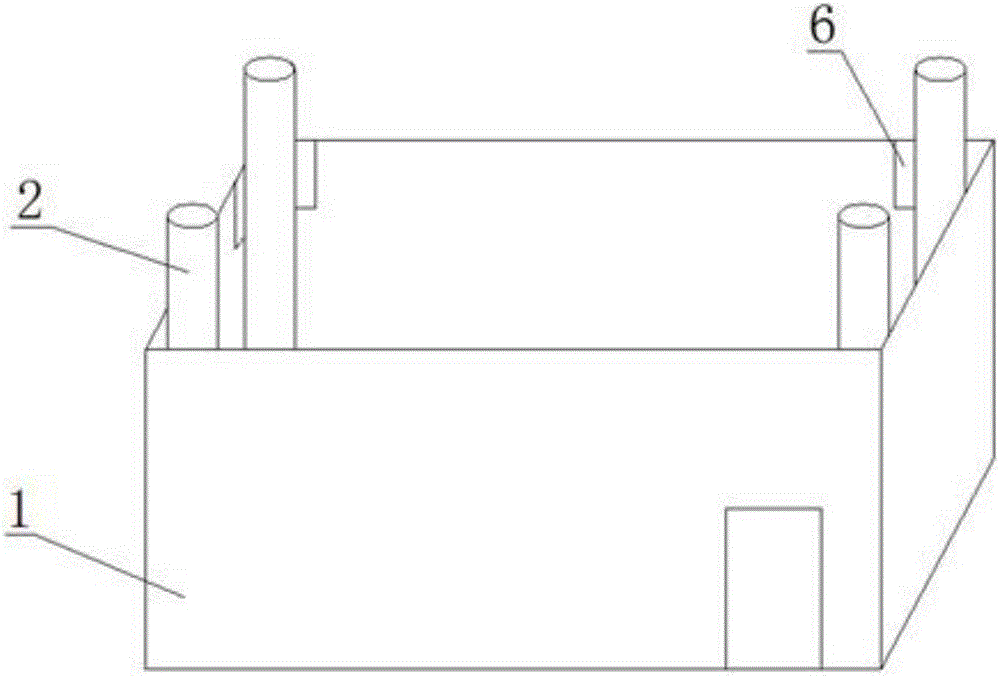

圖2是艙體的結構示意圖。

圖3是艙頂底面的結構示意圖。

圖中1.艙體，2.電動推桿，3.艙頂，4.套筒，5.方形框架，6.滑軌，7.過濾紗網。

具體實施方式

參照附圖，一種預制艙防水通風結構，包括艙體1、電動推桿2、艙頂3、套筒4和方形框架5；艙體1的四個邊角處安裝電動推桿2，艙頂3的四個邊角底部安裝套筒4，每兩個相鄰套筒4之間安裝方形框架5，艙頂3通過電動推桿2與套筒4相配合的方式安裝在艙體1頂部。

所述電動推桿2外部設有保護殼套，電動推桿2設有相關聯的無線遙控器。

所述艙頂3的頂部是坡頂結構。

所述套筒4與電動推桿2的尺寸相匹配。

所述方形框架5的外側面與艙體1的內側面都設有滑軌6，方形框架5的外側面與艙體1的內側面之間通過滑軌6接觸。

所述方形框架5內安裝過濾紗網7。

使用時，通過無線遙控器控制四個電動推桿2上升，艙頂3被電動推桿2抬起，方形框架5沿著滑軌6與艙頂3一同被抬起，方形框架5具有通風功能，將艙體1頂部的熱空氣排出，過濾紗網7起到保護過濾作用；下雨時，電動推桿2下降，艙頂3和方形框架5同時下架，艙頂3與艙體1緊密接觸，方形框架5被艙體1內側壁擋住，防止雨水進入。
