本實用新型涉及建筑技術領域，特別是涉及一種新型裝配式梁-柱節點連接裝置。

背景技術：

在裝配整體式框架結構實際施工過程中，預制構件連接處往往是施工的難點所在，吊裝構件不易進行施工定位，進而降低施工質量和裝配效率；對裝配整體式框架結構而言，梁—柱連接又是施工關鍵所在，目前梁—柱連接的鋼筋連接多采用機械套筒連接、焊接連接或濕式連接等形式；機械套筒連接要求梁端伸出鋼筋與柱節點處伸出鋼筋精確對中，實際操作中難度較大；焊接連接，需將焊接機械搬運到安裝層，焊接過程中的焊縫質量較難控制；濕式連接，節點處的混凝土澆筑量大，同樣存在施工效率低的弊病。裝配式建筑由于為混凝土結構，要求在預留預埋時，尺寸、位置盡量精確，否則要重新開槽、開洞，增加施工難度，甚至影響結構。

技術實現要素：

針對現有現象造成的弊端，本實用新型提供了一種新型裝配式梁-柱節點連接裝置，

該連接裝置在起到定位作用的同時，又具有一定的受力能力，可廣泛應用于裝配整體式框架結構中,采用該裝置后，梁柱的安裝具有安裝簡便、易于精確定位、梁下支撐數量大大減少、施工快捷方便、節點受力性能好、不影響節點美觀等優點。

本實用新型采用的技術方案如下：

本實用新型新型裝配式梁-柱節點連接裝置，包括預制混凝土柱、預制混凝土疊合梁、鋼制長方體空心柱、工字鋼、帶空腔的長方體鋼板、預制混凝土疊合梁中預埋的長方體鋼板、螺栓孔、全灌漿套筒、預制混凝土柱中的預留鋼筋和預制混凝土疊合梁中的預留鋼筋；

其中，四塊工字鋼分別與鋼制長方體空心柱的四個側面通過焊接連接，四個帶空腔的長方體鋼板分別與四個工字鋼連接；將此連接裝置預制到混凝土柱中，與柱形成整體；將與帶空腔的長方體鋼板的空腔厚度相同的長方體鋼板，預制到混凝土疊合梁中，與預制混凝土疊合梁形成整體，預制混凝土疊合梁中預埋的長方體鋼板和帶空腔的長發體鋼板的兩個側面均設有螺栓孔，并且螺栓孔的位置要對應，螺栓通過螺栓孔連接預制混凝土疊合梁中預埋的長方體鋼板和帶空腔的長發體鋼板，全灌漿套筒連接預制混凝土柱中的預留鋼筋和預制混凝土疊合梁中的預留鋼筋。

所述的鋼制長方體空心柱與四個工字鋼的連接以及四個帶空腔的矩形鋼板與四個工字鋼的連接均采用焊接連接；

所述的預制混凝土疊合梁中預埋的長方體鋼板的尺寸、形狀、厚度均與帶空腔的長方體鋼板的空腔形狀、尺寸、厚度等相一致；

所述的帶空腔的長方體鋼板和預制混凝土疊合梁中預埋的長方體鋼板的兩個側面均設有螺栓孔，并且螺栓孔的位置要對應，以此保證長方體鋼板在插入到帶空腔的長方體鋼板時兩者螺栓孔能重合對應；

所述的長方體鋼板插入到空腔中后，需在其一側的螺栓孔插入螺栓直至在另一側的螺栓孔中伸出，并加以螺母擰緊，以便于固定住此連接裝置；

所述的預制混凝土柱相連接的梁，采用疊合梁；

所述的新型裝配式梁-柱節點連接裝置的預制混凝土柱中預留鋼筋，預留鋼筋固定設置在預制混凝土柱與預制混凝土疊合梁上，并且預制混凝土柱與預制混凝土疊合梁上的鋼筋通過套筒連接；

所述的預制混凝土柱上的預留鋼筋與預制混凝土疊合梁上的預留鋼筋連接采用的全灌漿套筒，灌漿結構在進行灌漿時，要采用其專用的接頭灌漿料；灌漿結構在進行養護時，養護齡期不少于28天。

本實用新型的有益效果：

本實用新型采用新型裝配式梁-柱節點連接裝置后，梁柱的安裝具有安裝簡便、易于精確定位、梁下支撐數量大大減少、施工快捷方便、節點受力性能好、不影響節點美觀等優點，而且新型裝配式梁-柱節點連接裝置在起到定位作用的同時，又具有一定的受力能力，可廣泛應用于裝配整體式框架結構中。

附圖說明

圖1為所述新型裝配式梁-柱節點連接裝置在預制混凝土柱和預制混凝土疊合梁中的示意圖；圖中，1為預制混凝土柱、2為預制混凝土疊合梁、3為鋼制長方體空心柱、4為工字鋼、5為帶空腔的長方體鋼板、6為預制混凝土疊合梁中預埋的長方體鋼板、7為螺栓孔、8為全灌漿套筒、9為預制混凝土柱中的預留鋼筋、10為預制混凝土疊合梁中的預留鋼筋、11為螺栓；

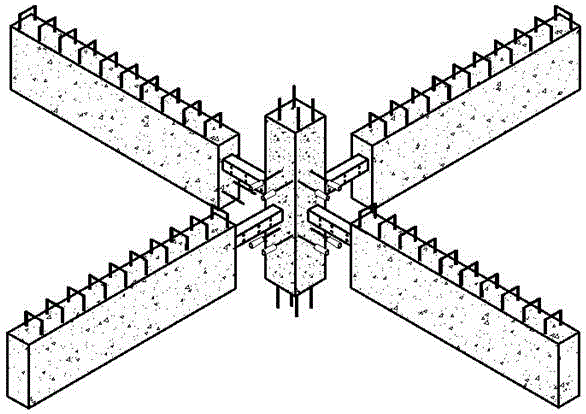

圖2為使用所述新型裝配式梁-柱節點連接裝置的梁-柱連接立體示意圖；

圖3為使用所述新型裝配式梁-柱節點連接裝置的梁-柱連接側面示意圖；圖中，11為螺栓；

圖4為所述新型裝配式梁-柱節點連接裝置在預制混凝土柱中的位置示意圖；

圖5為所述新型裝配式梁-柱節點連接裝置中所采用的預制混凝土疊合梁的構造示意圖；

圖6為所述新型裝配式梁-柱節點連接裝置具體構造示意圖。

具體實施方式

以下結合附圖和實施例對本實用新型進一步說明。

本實施例新型裝配式梁—柱節點連接裝置如圖1、圖2、圖3、圖4、圖5和圖6所示，包括預制混凝土柱1、預制混凝土疊合梁2、 鋼制長方體空心柱3、 工字鋼4、 帶空腔的長方體鋼板5、預制混凝土疊合梁中預埋的長方體鋼板6、螺栓孔7、全灌漿套筒8、預制混凝土柱中的預留鋼筋9、預制混凝土疊合梁中的預留鋼筋10、螺栓11；

其中，四塊工字鋼4分別與鋼制長方體空心柱4的四個側面通過焊接連接，四個帶空腔的長方體鋼板5分別與四個工字鋼4連接；將此連接裝置預制到混凝土柱1中，與柱形成整體；將與帶空腔的長方體鋼板5的空腔厚度相同的長方體鋼板6，預制到混凝土疊合梁2中，與預制混凝土疊合梁2形成整體，預制混凝土疊合梁2中預埋的長方體鋼板6和帶空腔的長發體鋼板5的兩個側面均設有螺栓孔7，并且螺栓孔7的位置要對應，螺栓11通過螺栓孔7連接預制混凝土疊合梁2中預埋的長方體鋼板6和帶空腔的長發體鋼板5，全灌漿套筒8連接預制混凝土柱1中的預留鋼筋9和預制混凝土疊合梁2中的預留鋼筋10。

所述的鋼制長方體空心柱3與四個工字鋼4的連接以及四個帶空腔的矩形鋼板5與四個工字鋼4的連接均采用焊接連接；

所述的預制混凝土疊合梁2中預埋的長方體鋼板6的尺寸、形狀、厚度均與帶空腔的長方體鋼板5的空腔形狀、尺寸、厚度等相一致；

所述的帶空腔的長方體鋼板5和預制混凝土疊合梁2中預埋的長方體鋼板6的兩個側面均設有螺栓孔7，并且螺栓孔7的位置要對應，以此保證長方體鋼板6在插入到帶空腔的長方體鋼板5時兩者螺栓孔7能重合對應；

所述的長方體鋼板6插入到空腔中后，需在其一側的螺栓孔7插入螺栓直至在另一側的螺栓孔中伸出，并加以螺母擰緊，以便于固定住此連接裝置；

所述的預制混凝土柱1相連接的梁，采用疊合梁；

所述的新型裝配式梁-柱節點連接裝置的預制混凝土柱1中預留鋼筋9，預留鋼筋固定設置在預制混凝土柱1與預制混凝土疊合梁2上，并且預制混凝土柱1與預制混凝土疊合梁2上的鋼筋通過套筒8連接；

所述的預制混凝土柱1上的預留鋼筋9與預制混凝土疊合梁2上的預留鋼筋10連接采用的全灌漿套筒8，灌漿結構在進行灌漿時，要采用其專用的接頭灌漿料；灌漿結構在進行養護時，養護齡期不少于28天。
