本發明涉及一種安全防護裝置,具體的說,涉及一種防墜器裝置。
背景技術:
附著式升降腳手架行業,架體防墜裝置是關系產品安全的核心構件。現有防墜產品主要有擺針式防墜、轉輪式防墜器。擺針式防墜器,由于結構構造限制,其觸發裝置觸動防墜擺下時,因?yàn)榉缐嫈[塊需要擺回,擺回過程中,導軌格擋需要較大的間距才行。導致擺針式防墜器,其防墜距離增加 ,安全可靠性降低。擺針式防墜器在實際應用中,因?qū)к壐駬蹰g距盡量要做到較小,其防墜擺塊回?cái)[過程中與導軌格擋間隙較小,容錯率較低,在架體下架過程中,容易卡阻。
轉輪式防墜器,沿一個方向循環轉動,避免了回?cái)[因素導致的容錯率較低的情況。但轉輪式防墜器結構復雜,核心銷鍵精度要求高,配合之間不允許有雜物,對施工環境防塵防污要求高。加工成本高。轉輪式防墜器在施工使用過程中,一旦卡死,很難在現場維修,極易耽誤現場施工進度。
技術實現要素:
發明目的:提供一個結構簡單,動作可靠,容錯率高,成本低廉的升降腳手架防墜落器結構。
技術方案:一種升降腳手架防墜落器結構,包括與墻體固定的防墜落控制部分和與升降腳手架固定的橫隔導軌部分,所述的防墜落控制部分包括:固定支架、移動控制舌體、舌體座和防墜落擋塊;所述防墜落擋塊和舌體座分別在固定支架內呈上下設置,防墜落擋塊和舌體座與固定支架構成限位的水平移動連接;所述移動控制舌體與舌體座經連接軸構成轉動連接;所述防墜落擋塊和舌體座經反向傳動構件連接,固定支架與防墜落擋塊之間設有擋塊復位彈簧;所述移動控制舌體與橫隔導軌下降時的接觸面為斜面。
有益效果:結構簡單,動作可靠,容錯率高,成本低廉。
附圖說明

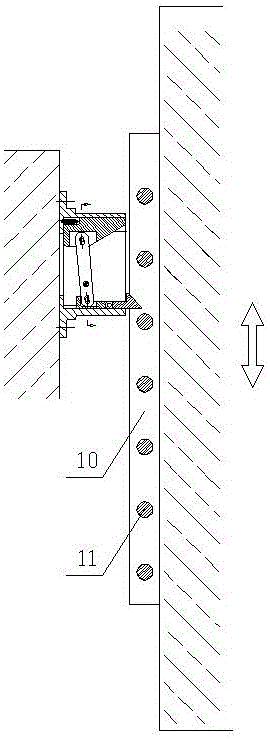

圖1為本發明升降腳手架防墜落器的結構示意圖
圖2為本發明升降腳手架防墜落器剖視結構示意圖
圖3為圖2右視放大圖
圖4為本發明升降腳手架防墜落器的軌道上升階段示意圖
圖5為本發明升降腳手架防墜落器的軌道下降階段示意圖
圖6為本發明升降腳手架防墜落器的軌道墜落階段示意圖
圖7為本發明第二種實施方式升降腳手架防墜落器的結構示意圖
圖8為本發明第三種實施方式升降腳手架防墜落器的結構示意圖
圖9為本發明第四種實施方式升降腳手架防墜落器的結構示意圖
圖示說明
圖1-9中,1、固定支架;2、防墜落擋塊;3、移動控制舌體;4、舌體座;5、斜面;6、連桿;7、擋塊恢復彈簧;8、定位轉軸;9、限位滑槽;10、橫隔導軌;11、橫向格擋;20、偏心齒輪;30、傳動輪;31、齒輪;41、第一齒輪;42、第二齒輪,43,第三齒輪、44、第四齒輪。
具體實施方式
圖1至6出示了本發明升降腳手架防墜落器結構的第一種實施方式,如圖1所示,本實施例的升降腳手架防墜落器結構,主要由固定支架1、防墜落擋塊2、移動控制舌體3、舌體座4、反向傳動構件組成。防墜落擋塊2和舌體座4分別位于固定支架1上下兩端,與固定支架1可移動式活動連接,移動方向?yàn)樗椒较颍獙?shí)現防墜落擋塊2和舌體座4在固定支架1內只能沿水平方向前后移動,有多種方式可以實現,如在舌體座4兩側設置滑動導槽,在固定支架1對應位置設置比滑動導槽稍大的內凹槽,可以使舌體座4只能沿內凹槽限定的方向移動,進而實現舌體座4在固定支架1內只能沿水平方向前后移動,在防墜落擋塊2上可以采用相同的結構使得防墜落擋塊2在固定支架1內只能沿水平方向前后移動,需要說明的是,上述的設置在舌體座4兩側的滑動導槽只是為舉例說明,方便理解,并不對舌體座4和防墜落擋塊2做限定。移動控制舌體3與舌體座4通過連接軸活動連接。反向傳動構件與防墜落擋塊2和舌體座4連接,使得防墜落擋塊2與舌體座4運動方向相反;擋塊恢復彈簧7設置在固定支架1遠離橫隔導軌一側與防墜落擋塊2之間,擋塊恢復彈簧7在防墜落擋塊2運動方向遠離固定支架1時,使防墜落擋塊2收到拉回固定支架1方向的力。所述移動控制舌體3的上側為斜面。
如圖2所示,本發明的橫隔導軌新型防墜器處在默認工作狀態,在升降腳手架防墜落器結構工作時,需要配合導軌使用,導軌之間有橫向格擋11,移動控制舌體3伸出固定支架1,位于橫隔導軌兩橫向格擋11之間,防墜落擋塊2處在固定支架1內。如圖4所示,當橫隔導軌正常上升時,導軌的橫向格擋11會碰撞移動控制舌體3,由于移動控制舌體3與舌體座4采用的是連接軸活動連接,移動控制舌體3沿轉軸被推開,導軌可正常上升。當橫隔導軌正常下降時,如圖5所示,導軌的橫向格擋11碰撞移動控制舌體3,移動控制舌體3為斜面,斜面受導軌的橫檔的壓力可以分解為一個豎直向下的力和一個水平向向固定支架1方向的力,豎直方向的力通過移動控制舌體3傳給固定支架1而被抵消,對移動控制舌體3的運動狀態沒有影響;水平方向上,舌體座4隨移動控制舌體3一起被推向固定支架1內,防墜落擋塊2與舌體座4通過反向傳動構件連接,此時防墜落擋塊2向?qū)к壏较蛞苿?dòng),連接固定支架1和防墜落擋塊2的擋塊恢復彈簧7被防墜落擋塊2拉伸,當橫隔導軌的一個橫向格擋11通過移動控制舌體3后,在擋塊恢復彈簧7的拉力下,防墜落擋塊2被拉回固定支架1,移動控制舌體3再次伸出固定支架1,導軌繼續上升時,導軌上的橫向格擋11再次碰撞移動控制舌體3,如此循環往復,導軌可正常上升。
在導軌上升和下降時,都有可能突然墜落,當橫隔導軌墜落時,如圖6所示,下落速度提升很快,導軌橫向格擋11碰撞移動控制舌體,移動控制舌體退回固定支架1,防墜落擋塊2伸出固定支架1處在導軌兩個橫向格擋11之間。擋塊恢復彈簧7拉回防墜落擋塊2需要時間,防墜落擋塊2在擋塊恢復彈簧7的作用下來不及退回固定支架1內,導軌的橫向格擋11壓在防墜落擋塊2上,導軌的下降過程得到阻止,實現防墜的功能。
防墜落擋塊2的表面可以做粗糙處理或者選用摩擦系數高的材質,增加防墜落擋塊2與導軌橫向格擋11之間的摩擦力,提高安全性。
本實施例中,進一步的,所述反向傳動構件為連桿6,在連桿6上設置有定位轉軸8,在連桿6兩端分別設置有限位滑槽9,定位轉軸8在兩限位滑槽9之間;所述限位滑槽9為沿連桿6長度方向的矩形通孔,矩形通孔兩端為半圓形;防墜落擋塊2和舌體座4分別通過對應位置的限位滑槽9與連桿6可移動式活動連接。
定位轉軸8位置固定,連桿6可沿的定位轉軸8旋轉,轉動時連桿6兩端呈圓弧形相反方向運動,由于要求防墜落擋塊2與舌體座4只在其所在的水平方向前后移動,還需在連桿6兩端設置限位滑槽9,可以在防墜落擋塊2和舌體座4上設置固定的橫桿,橫桿穿過對應位置的限位滑槽9,或者采用螺栓等方式連接連桿6與防墜落擋塊2和舌體座4。
本實施例中,進一步的,靠近防墜落擋塊2的限位滑槽9長度大于靠近舌體座4的限位滑槽9,定位轉軸8在連桿6中間偏向舌體座4處。
定位轉軸8靠近舌體座4,連桿6沿定位轉軸8轉動時,防墜落擋塊2運行的距離大于舌體座4的運行距離,限位滑槽9的長度作適應性的調整,靠近防墜落擋塊2的限位滑槽9長度大于靠近舌體座4的限位滑槽9。移動控制舌體3只是用于觸發,正常工作位置移動控制舌體3的斜面能觸碰到軌道橫向格擋11即可,而防墜落擋塊2需要伸出固定支架1更遠的距離,保證導軌墜落時橫向格擋11能落在防墜落擋塊2上。定位轉軸8靠近舌體座4,可讓防墜落擋塊2伸出固定支架1的距離更遠,提高本發明升降腳手架防墜落器結構的容錯率和安全性。
本實施例中,進一步的,所述移動控制舌體的上側斜面與移動控制舌體下側面所構成的角度區間是40°至75°。
當軌道下降時,移動控制舌體3斜面與軌道橫向格擋11發生碰撞,移動控制舌體3斜面受到斜向下的壓力,分解壓力為水平方向和豎直方向可知,移動控制舌體的上側斜面與移動控制舌體下側面所構成的角度越大,移動控制舌體3所受水平方向的力越大,豎直方向的力越小,可讓移動控制舌體3退回固定支架1速度更快,被橫向格擋11撞擊的損傷更小。選用60°效果較好。
圖7出示了本發明升降腳手架防墜落器結構的第二種實施方式,與第一種實施方式相比,只有反向傳動構件、舌體座4、防墜落擋塊2有變化,其他部分與第一種實施方式一致。如圖6所示,所述反向傳動構件為偏心齒輪20,偏心齒輪20上靠近舌體座4的位置設有固定轉軸,防墜落擋塊2和舌體座4與偏心齒輪20接觸面上有對應的嚙齒。偏心齒輪20沿固定轉軸轉動時,防墜落擋塊2與接觸器后端4運動方向相反,且防墜落擋塊2運行距離大于接觸器后端4。偏心齒輪20在豎直放置和轉動后的傾斜方向放置時,需要保證豎直方向高度一致,或者偏心齒輪20在豎直放置比傾斜方向放置豎直方向高度稍高,此時防墜落擋塊2和接觸器后端4與偏心齒輪20接觸面需要有適應性的內凹,保證運行時的平穩。
圖8出示了本發明升降腳手架防墜落器結構的第三種實施方式,與第一種實施方式相比,只有反向傳動構件、舌體座4、防墜落擋塊2有變化,其他部分與第一種實施方式一致。如圖7所示,所述反向傳動構件包括一組皮帶傳動輪30,兩個傳動輪30直徑相同,在兩個傳動輪30的同軸上,各有一個齒輪31,防墜落擋塊2與接觸器后端4分別與對應位置的齒輪31接觸連接,接觸面上有嚙齒,與防墜落擋塊2接觸連接的齒輪31直徑大于與接觸器后端4接觸連接的齒輪31直徑。皮帶轉動時,兩個傳動輪30的線速度角速度相等,齒輪31與傳動輪30同軸,所以轉動方向和角速度與傳動輪一致,因此防墜落擋塊2與接觸器后端4運動方向相反,防墜落擋塊2的運行速比接觸器后端4快。上述結合附圖對本實施例的具體解釋,并不說明本發明限于本實施方式,在本領域的技術人員所具備的知識范圍內,還可以作出種種變化,比如改動兩個傳動輪30的直徑大小,比如改為交叉的皮帶傳動并改動齒輪31與防墜落擋塊2、接觸器后端4的相對位置等等,都是同一設計思路。
圖9出示了本發明升降腳手架防墜落器結構的第四種實施方式,與第一種實施方式相比,只有反向傳動構件、舌體座4、防墜落擋塊2有變化,其他部分與第一種實施方式一致。如圖8所示,所述反向傳動構件包括一組同軸的齒輪組和兩個齒輪,同軸的兩個齒輪直徑不相同,另外兩個齒輪與同軸齒輪組中較小的齒輪直徑一致,三個同一尺寸的齒輪順次連接,且齒輪中心在同一直線上。同軸齒輪中的較大齒輪與防墜落擋塊2接觸連接,舌體座4與對應位置的齒輪接觸連接。防墜落擋塊2和舌體座4與對應齒輪接觸面上有嚙齒。由于相鄰兩個齒輪的轉動方向相反,則三個齒輪兩端的齒輪轉動方向一致,所以防墜落擋塊2與舌體座4運動方向相反,且由于三個同直徑齒輪40的角速度一致,則與較大齒輪的線速度大于三個小齒輪,這樣與大齒輪接觸連接的防墜落擋塊2運行速度大于舌體座4的運行速度,實現防墜落擋塊2的運行方向與舌體座4相反,且速度更快。
