本實用新型涉及建筑幕墻領域，尤其涉及單元式幕墻內置排水管系統。

背景技術：

單元式幕墻主要是在工廠將鋁合金龍骨、面材組件、附件及密封材料組裝成單元體，現場工人直接掛裝形成建筑外圍護結構，但是單元式幕墻的插接構造對于建筑排水管的安裝存在如下影響因素，如結構誤差、加工誤差、安轉誤差、結構變形、層間位移及日后檢修維護等問題，難以將單元式幕墻與排水管整合為一個整體。

技術實現要素：

實用新型的目的：為了提供一種效果更好的單元式幕墻內置排水管系統，具體目的見具體實施部分的多個實質技術效果。

為了達到如上目的，本實用新型采取如下技術方案：

單元式幕墻內置排水管系統， 其特征在于，包含排水管，所述排水管豎直布置，該排水管伸出一個弧形的支管，該支管上端為不銹鋼集水槽，不銹鋼集水槽上包含下水口，下水口上布置有漏水篦子。本實用新型進一步技術方案在于，所述排水管內置于單元式幕墻系統內，不銹鋼集水槽固定在單元式幕墻內的骨架結構上。

本實用新型進一步技術方案在于，所述排水管上端包含排水管轉接頭，排水管轉接頭口徑較大且上方的排水管的下端能插入排水管轉接頭中。

本實用新型進一步技術方案在于，所述不銹鋼集水槽底部布置漏水篦子。

本實用新型進一步技術方案在于，所述下水口的口部下方包含橡膠波紋管，橡膠波紋管下方連接弧形的支管。

本實用新型進一步技術方案在于，所述不銹鋼集水槽底部的壁可轉安裝在不銹鋼集水槽的側壁上，所述可轉安裝是指不銹鋼集水槽底部的壁通過轉軸可轉安裝在邊側結構上，邊側結構即邊壁。

本實用新型進一步技術方案在于，所述不銹鋼集水槽底部的壁上固定連接著拉繩，當拉動拉繩的時候，能夠?qū)⒉讳P鋼集水槽底部的壁轉動。

采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：積水從漏水篦子上落下去進入下水口，進一步進入弧形的支管，進一步進入排水管排出。

附圖說明

為了進一步說明本實用新型，下面結合附圖進一步進行說明：

圖1為單元式幕墻及排水管插接節點；

圖2為單元式幕墻及排水管橫剖節點；

圖3為單元式幕墻及排水管插接三維節點；

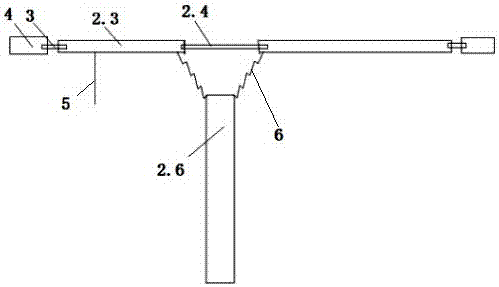

圖4為本實用新型進一步改進的結構示意圖；

其中：1.1鋁板檢修門，1.2外裝飾面板，1.3鋁合金龍骨，1.4可拆卸鋁板，1.5室內裝飾鋁板，1.6保溫巖棉，1.7防水鋁板，1.8排水管固定鋼件，2.1排水管，2.2三元乙丙密封膠條，2.3不銹鋼集水槽，2.4漏水篦子，2.5排水管轉接頭，2.6排水管，3.1單元式幕墻內置排水管系統依附結構；3.2單元式幕墻內置排水管系統建筑體；3.轉軸；4.邊側結構；5.拉繩；6.橡膠波紋管。

具體實施方式

下面結合附圖對本實用新型的實施例進行說明，實施例不構成對本實用新型的限制：

單元式幕墻內置排水管系統， 其特征在于，包含排水管，所述排水管豎直布置，該排水管伸出一個弧形的支管，該支管上端為不銹鋼集水槽，不銹鋼集水槽上包含下水口，下水口上布置有漏水篦子。本處的技術方案所起到的實質的技術效果及其實現過程為如下：積水從漏水篦子上落下去進入下水口，進一步進入弧形的支管，進一步進入排水管排出。

所述排水管內置于單元式幕墻系統內，其不銹鋼集水槽固定在單元式幕墻內的骨架結構上。本處的技術方案所起到的實質的技術效果及其實現過程為如下：本處提供了一種具體的固定結構。

所述排水管上端包含排水管轉接頭，排水管轉接頭口徑較大且上方的排水管的下端能插入排水管轉接頭中。本處的技術方案所起到的實質的技術效果及其實現過程為如下：采用本種結構，能夠?qū)崿F(xiàn)對較大高度的建筑體的排水。

所述不銹鋼集水槽底部布置漏水篦子。本處的技術方案所起到的實質的技術效果及其實現過程為如下：漏水篦子能夠?qū)M(jìn)一步使得排水效果更好。

所述下水口的口部下方包含橡膠波紋管，橡膠波紋管下方連接弧形的支管。采用本種結構，能夠適應適當?shù)男巫兒透南颉?/p>

所述不銹鋼集水槽底部的壁可轉安裝在不銹鋼集水槽的側壁上，所述可轉安裝是指不銹鋼集水槽底部的壁通過轉軸可轉安裝在邊側結構上，邊側結構即邊壁。本處的技術方案所起到的實質的技術效果及其實現過程為如下：結合圖4，當雜質阻塞上方的漏水篦子的時候，能夠翻轉，讓雜質落下去。

所述不銹鋼集水槽底部的壁上固定連接著拉繩，當拉動拉繩的時候，能夠?qū)⒉讳P鋼集水槽底部的壁轉動。本處的技術方案所起到的實質的技術效果及其實現過程為如下：拉動拉繩，能夠使得雜質翻轉能夠掉下來。

單元式幕墻內置排水管系統組裝工作在工廠完成。材料主要包括鋁板檢修門、外裝飾面板、鋁合金龍骨、可拆卸鋁板、室內裝飾鋁板、保溫巖棉、防水鋁板、排水管固定鋼件、排水管、三元乙丙密封膠條、不銹鋼集水槽、漏水篦子等。

工地現場將單元式幕墻內置排水管系統通過單元體鋁合金掛座掛裝在主體結構上，實現單元式幕墻及排水管的同時完成。單元式幕墻及排水管作為一個整體安裝在主體結構上。

采用整體設計、工廠整體組裝、現場裝配的方式安裝單元式幕墻及排水管，更好實現對建造質量、施工工期、人工用量和成本方面的控制，提高生產效率。

更具體的安裝結構為：

將鋁合金龍骨組成幕墻單元框架。

將室內裝飾鋁板，保溫巖棉，防水鋁板等固定在鋁合金龍骨上。

將排水管，、三元乙丙密封膠條、不銹鋼集水槽、漏水篦子，、排水管轉接頭、排水管固定鋼件固定在鋁合金龍骨上。

將鋁板檢修門、外裝飾面板固定在鋁合金龍骨上。

單元體鋁合金掛座掛裝在主體結構上，實現單元式幕墻及排水管的同時完成。

開創性地，以上各個效果獨立存在，還能用一套結構完成上述結果的結合。

以上結構實現的技術效果實現清晰，如果不考慮附加的技術方案，本專利名稱還可以是一種建筑結構。圖中未示出部分細節。

需要說明的是，本專利提供的多個方案包含本身的基本方案，相互獨立，并不相互制約，但是其也可以在不沖突的情況下相互組合，達到多個效果共同實現。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的范圍內。
