本實用新型涉及一種懸掛式單元式幕墻系統，屬于建筑幕墻領域。

背景技術：

幕墻是懸掛在建筑物主體結構之外的連續的外圍護系統，幕墻已經得到飛速發展。但是傳統的建筑幕墻的結構仍然比較復雜，為幕墻的安裝施工帶來不便，施工進度慢，工期長，而且安裝時很難進行位置調整，幕墻工程尺寸精度低，使得幕墻工程的工程質量仍然存在較大的改進空間。

本實用新型正是基于以上的不足而產生的。

技術實現要素：

本實用新型目的是克服了現有技術的不足，提供一種結構簡單，施工效率高，工程質量高的懸掛式單元式幕墻系統。

本實用新型是通過以下技術方案實現的：

一種懸掛式單元式幕墻系統，其特征在于：包括設在建筑支撐體10上的懸掛支座1和能掛接在懸掛支座1上的幕墻單元體2，所述的懸掛支座1包括固定連接在建筑支撐體10上的第一轉接件11，所述的第一轉接件11包括第一豎邊111和與第一豎邊111垂直的第一橫邊112，所述的第一轉接件11上連接有第二轉接件12，所述的第二轉接件12包括與第一橫邊112連接的第二橫邊121以及與第二橫邊121垂直的第二豎邊122，所述的幕墻單元體2包括兩根豎向的支撐框架21和固定在兩根支撐框架21上的幕墻面板22，每根所述的支撐框架21上固定連接有連接板23，所述的連接板23上設有能供第二豎邊122插入的豎向U型槽24，所述的連接板23上還設有調節座25，所述的調節座25上設有螺紋孔，所述的螺紋孔內設有下端抵靠在第二豎邊122頂端的螺桿26。

如上所述的懸掛式單元式幕墻系統，其特征在于：所述的第一橫邊112與所述的第二橫邊121通過向上凸出的固定桿3連接，所述的第二橫邊121上設有套在固定桿3上并能使第二轉接件12向建筑支撐體10靠近或遠離的條形孔4，所述的固定桿3上還連接有與其配合而將第二轉接件12與第一轉接件11鎖緊的鎖緊件5。

如上所述的懸掛式單元式幕墻系統，其特征在于：所述的固定桿3為螺栓，所述的鎖緊件5包括與螺栓配合的螺母51，所述的螺母51與第二橫邊121之間還設有墊片52。

如上所述的懸掛式單元式幕墻系統，其特征在于：當第二轉接件12與第一轉接件11相對位置固定且螺母51與螺栓鎖緊時，所述的墊片52與第二橫邊121相接位置采用焊劑熔化而形成使二者融為一體的焊接層53。

如上所述的懸掛式單元式幕墻系統，其特征在于：所述的建筑支撐體10為混凝土墻體，所述的混凝土墻體內埋設有埋件20，所述的第一轉接件11焊接在埋件20上。

如上所述的懸掛式單元式幕墻系統，其特征在于：所述的建筑支撐體10為鋼結構，所述的第一轉接件11焊接在鋼結構上。

如上所述的懸掛式單元式幕墻系統，其特征在于：所述的第一橫邊112與第一豎邊111為一體成型的整體結構，所述的第二橫邊121與第二豎邊122為一體成型的整體結構。

如上所述的懸掛式單元式幕墻系統，其特征在于：所述的支撐框架21為鋁合金框架。

與現有技術相比，本實用新型有如下優點：

1、本實用新型的幕墻單元體包括兩根支撐框架和設在支撐框架上的幕墻面板，在建筑幕墻施工時，只需將幕墻單元體上的豎向U型槽與懸掛支座的第二豎邊對準，然后通過豎向U型槽與第二豎邊的相對運動而使第二豎邊插入到U型豎向槽內，從而完成幕墻單元體的懸掛安裝，安裝非常的方便快捷，整個幕墻系統通過各個幕墻單元體這種模塊化施工，施工進度快，而且還可以通過擰動下端抵靠在第二豎邊頂端的螺桿來調整幕墻單元體的懸掛高度，從而對因零部件加工誤差而產生的施工誤差進行修正，提高工程質量。

2、本實用新型的第二橫邊上設有套在固定桿上并能使第二轉接件向建筑支撐體靠近或遠離的條形孔。通過條形孔與固定桿的相對移動，從而移動第二轉接件，進而調整了幕墻單元體與建筑支撐體之間的間距，使得多個幕墻單元體拼接整齊，提高工程質量。

3、本實用新型結構簡單，施工進度快，工期短，能在施工過程中對幕墻單元體的位置進行調整，使得整個幕墻系統拼接整齊，工程質量高。

【附圖說明】

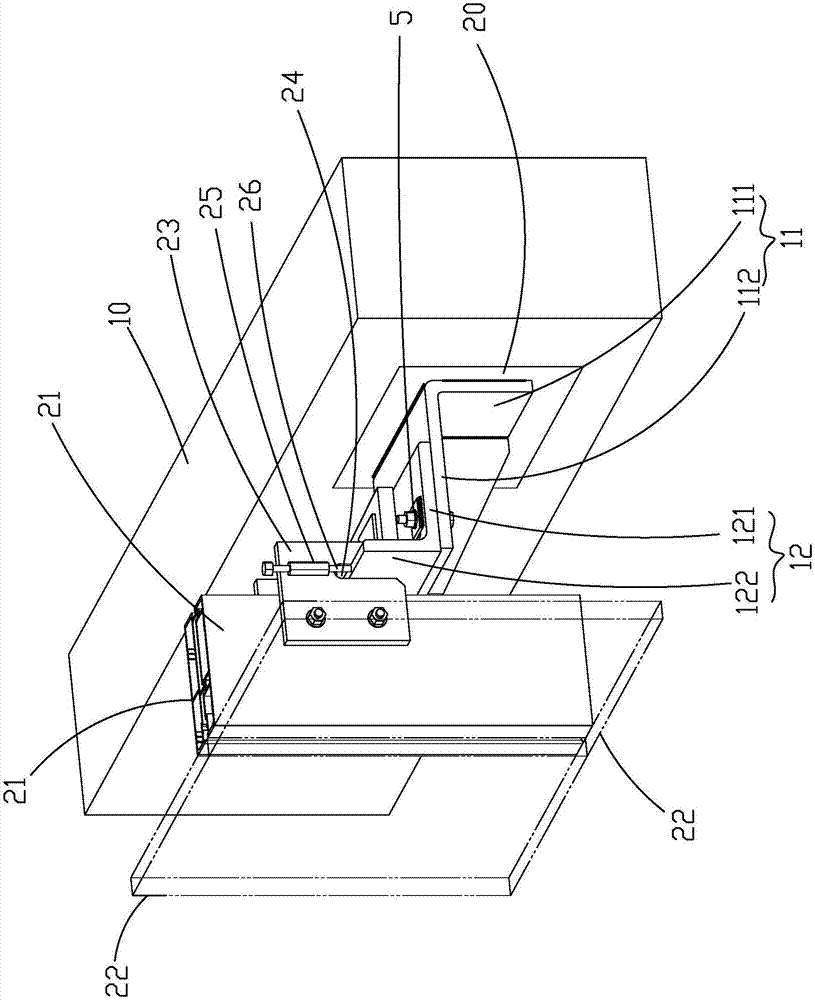

圖1是本實用新型示意圖；

圖2是本實用新型的部件的示意圖之一；

圖3是本實用新型的部件的示意圖之二；

圖4是圖3中A處的放大視圖。

【具體實施方式】

下面結合附圖對本實用新型作進一步描述：

如圖1至圖4所示，一種懸掛式單元式幕墻系統，包括設在建筑支撐體10上的懸掛支座1和能掛接在懸掛支座1上的幕墻單元體2，所述的懸掛支座1包括固定連接在建筑支撐體10上的第一轉接件11，所述的第一轉接件11包括第一豎邊111和與第一豎邊111垂直的第一橫邊112，所述的第一轉接件11上連接有第二轉接件12，所述的第二轉接件12包括與第一橫邊112連接的第二橫邊121以及與第二橫邊121垂直的第二豎邊122，所述的幕墻單元體2包括兩根豎向的支撐框架21和固定在兩根支撐框架21上的幕墻面板22，每根所述的支撐框架21上固定連接有連接板23，所述的連接板23上設有能供第二豎邊122插入的豎向U型槽24，所述的連接板23上還設有調節座25，所述的調節座25上設有螺紋孔，所述的螺紋孔內設有下端抵靠在第二豎邊122頂端的螺桿26。在建筑幕墻施工時，只需將單個幕墻單元體2上的豎向U型槽24與懸掛支座1的第二豎邊122對準，然后通過豎向U型槽24與第二豎邊122的相對運動而使第二豎邊122插入到U型豎向槽24內，從而完成幕墻單元體2的懸掛安裝，安裝非常的方便快捷，整個幕墻系統通過各個幕墻單元體2這種模塊化施工，施工進度快，而且還可以通過擰動下端抵靠在第二豎邊122頂端的螺桿26來調整幕墻單元體2的懸掛高度，從而對因零部件加工誤差而產生的施工誤差進行修正，提高工程質量。

如圖3和圖4所示，所述的第一橫邊112與所述的第二橫邊121通過向上凸出的固定桿3連接，所述的第二橫邊121上設有套在固定桿3上并能使第二轉接件12向建筑支撐體10靠近或遠離的條形孔4，所述的固定桿3上還連接有與其配合而將第二轉接件12與第一轉接件11鎖緊的鎖緊件5。通過條形孔4與固定桿3的相對移動，從而移動第二轉接件12，進而調整了幕墻單元體2與建筑支撐體10之間的間距，使得多個幕墻單元體2拼接整齊，各幕墻單元體2之間的相對安裝尺寸精度高，提高工程質量。

如圖4所示，所述的固定桿3為螺栓，所述的鎖緊件5包括與螺栓配合的螺母51，所述的螺母51與第二橫邊121之間還設有墊片52。

如圖4所示，當第二轉接件12與第一轉接件11相對位置固定且螺母51與螺栓鎖緊時，所述的墊片52與第二橫邊121相接位置采用焊劑熔化而形成使二者融為一體的焊接層53。當第二轉接件12與第一轉接件11位置固定時，幕墻單元體2與建筑支撐體10之間的間距固定，此時就可以將第二轉接件12與第一轉接件11鎖緊，而在墊片52與第二橫邊121相接位置進行焊接而形成的焊接層53使墊片52與第二橫邊121融為一體，能夠使得第二轉接件12與第一轉接件11連接得更牢固。

如圖1至圖3所示，所述的建筑支撐體10為混凝土墻體，所述的混凝土墻體內埋設有埋件20，所述的第一轉接件11焊接在埋件20上。當然，所述的建筑支撐體10也可以為鋼結構，所述的第一轉接件11焊接在鋼結構上。

如圖1至圖4所示，所述的第一橫邊112與第一豎邊111為一體成型的整體結構，所述的第二橫邊121與第二豎邊122為一體成型的整體結構。

所述的支撐框架21為鋁合金框架，成型容易，制造方便。
