本技術涉及光伏設備領域，特別是涉及一種用于安裝光伏設備的作業平臺。

背景技術：

1、光伏設備是太陽能發電的重要設備，其組成包括光伏支架、光伏板、電氣線路等，建造施工時需要將光伏支架固定安裝至埋設的管樁頂部，然后在光伏支架上安裝光伏板，再利用電氣線路連接光伏板和電氣設備。光伏設備的安裝需要搭設腳手架或高臺，但腳手架的體積較為龐大，且需要大量的鋼管和板材，裝拆施工和材料的運輸、保存都較為麻煩；另一方面，很多光伏設備需要安裝在山地地區，這些地區的地形較為復雜且崎嶇不平，腳手架不僅裝拆、運輸困難，搭設后的結構強度也難以有效保證，稍有不慎便容易導致工作人員受傷。

技術實現思路

1、本實用新型的目的在于提供一種利用管樁搭設用于光伏設備施工的作業平臺，從而降低地形的限制，提高施工方便性和施工效率。

2、本實用新型所述的光伏設備作業平臺，包括若干個可裝拆地固定于不同管樁上的固定裝置，且固定裝置可轉動調節地固定于管樁上；各固定裝置的外側可裝拆地連接有支撐架，支撐架上安裝有供施工作業的操作臺，支撐架或操作臺上安裝有與相鄰管樁上的支撐架或操作臺相互連接固定的搭接裝置。

3、進一步地，有可裝拆地固定安裝于灌裝上的支撐裝置，固定裝置的底部抵緊于支撐裝置的頂部。

4、進一步地，支撐裝置包括兩塊相對地套于管樁上的半圓形的支撐環，兩支撐環的一端鉸接且另一端通過鎖緊螺栓連接固定。

5、進一步地，固定裝置包括有兩塊相對地套于管樁上的半圓形的固定環，兩固定環的一端鉸接且另一端通過固定螺栓連接固定，兩固定環上均設置有若干個可移動地抵緊于管樁上的壓緊器。

6、進一步地，壓緊器包括設置于固定環內側的滑槽，沿滑槽移動的滑塊和帶動滑塊朝向或背向管樁移動的頂緊螺栓，頂緊螺栓的中部螺接于固定環上，頂緊螺栓的一端連接滑塊且另一端設置于固定環外側。

7、進一步地，固定環上沿垂向設置有兩條或以上的滑槽，各滑槽上均安裝有滑塊，各滑塊分別連接有頂緊螺栓，另有與管樁壓緊的頂柱，所有滑塊均與頂柱連接固定。

8、進一步地，固定裝置安裝有插管；所述支撐架包括一端插入插管內的支架桿，插管與支架桿間通過螺栓或插銷固定連接。

9、進一步地，支撐架上安裝有柔性的軟梯。

10、進一步地，支撐架上安裝有止脫桿；所述操作臺底部設置有卡于止脫桿上的卡槽。

11、進一步地，搭接裝置包括固定安裝于支撐架或操作臺上的搭接管，兩端分別插入相鄰作業平臺的支撐架或操作臺的搭接管內的搭接桿，搭接桿的中部裝有直徑大于搭接管的擋塊。

12、本實用新型所述的光伏設備作業平臺，利用已有的用于安裝光伏設備的管樁，在各管樁上安裝固定裝置，調節好固定裝置的高度和角度之后，將支撐架固定于固定裝置上，然后再安裝操作臺，以便工作人員可以站在操作臺上進行施工操作。該種光伏設備作業平臺安裝于光伏設備的管樁上，可以有效降低地形環境帶來的影響；同時，該種光伏設備作業平臺的結構簡單，所需零部件和材料較少，可以方便地進行運輸和存儲，且適用范圍廣并可以方便地重復利用，極大地降低了生產和使用成本；還有，該種光伏設備作業平臺的裝拆操作也極為簡單、快捷，可以有效提高施工方便性和施工效率。

技術特征：

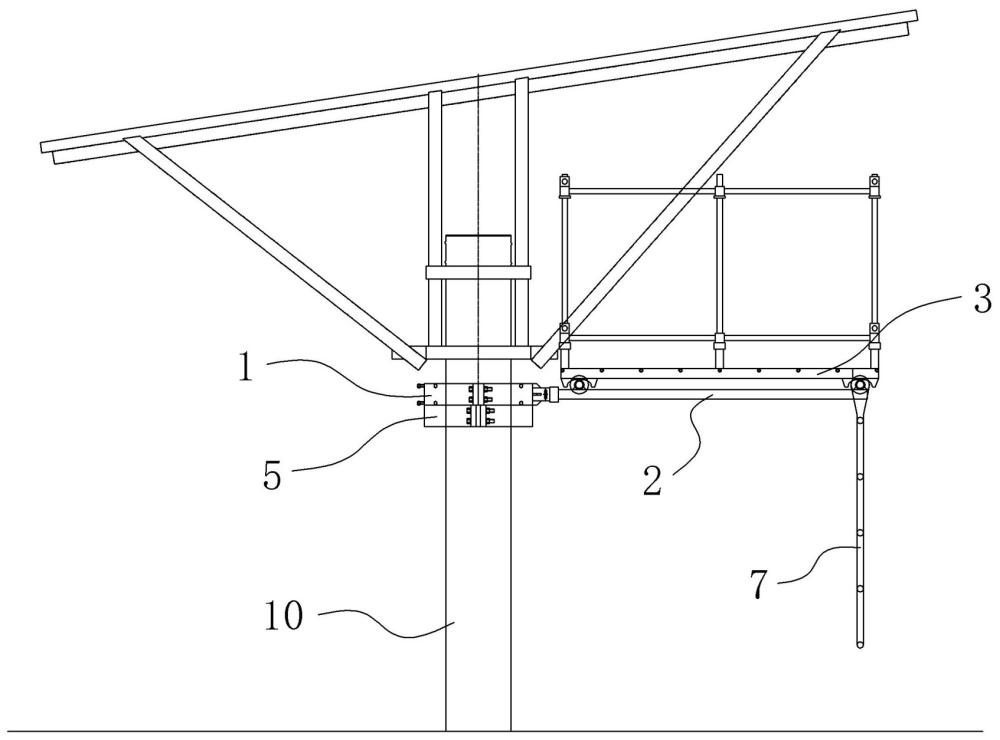

1.一種光伏設備作業平臺，其特征在于：包括若干個可裝拆地固定于不同管樁上的固定裝置（1），且固定裝置可轉動調節地固定于管樁上；各固定裝置的外側可裝拆地連接有支撐架（2），支撐架上安裝有供施工作業的操作臺（3），支撐架或操作臺上安裝有與相鄰管樁上的支撐架或操作臺相互連接固定的搭接裝置（4）。

2.根據權利要求1所述的光伏設備作業平臺，其特征在于：有可裝拆地固定安裝于灌裝上的支撐裝置（5），固定裝置（1）的底部抵緊于支撐裝置的頂部。

3.根據權利要求2所述的光伏設備作業平臺，其特征在于：支撐裝置（5）包括兩塊相對地套于管樁上的半圓形的支撐環（51），兩支撐環的一端鉸接且另一端通過鎖緊螺栓（52）連接固定。

4.根據權利要求1所述的光伏設備作業平臺，其特征在于：固定裝置（1）包括有兩塊相對地套于管樁上的半圓形的固定環（11），兩固定環的一端鉸接且另一端通過固定螺栓（12）連接固定，兩固定環上均設置有若干個可移動地抵緊于管樁上的壓緊器（13）。

5.根據權利要求4所述的光伏設備作業平臺，其特征在于：壓緊器（13）包括設置于固定環（11）內側的滑槽（14），沿滑槽移動的滑塊（15）和帶動滑塊朝向或背向管樁移動的頂緊螺栓（16），頂緊螺栓的中部螺接于固定環上，頂緊螺栓的一端連接滑塊且另一端設置于固定環外側。

6.根據權利要求5所述的光伏設備作業平臺，其特征在于：固定環（11）上沿垂向設置有兩條或以上的滑槽（14），各滑槽上均安裝有滑塊（15），各滑塊分別連接有頂緊螺栓（16），另有與管樁壓緊的頂柱（17），所有滑塊均與頂柱連接固定。

7.根據權利要求1-6任一所述的光伏設備作業平臺，其特征在于：固定裝置（1）安裝有插管（18）；所述支撐架（2）包括一端插入插管內的支架桿（21），插管與支架桿間通過螺栓或插銷（6）固定連接。

8.根據權利要求1-6任一所述的光伏設備作業平臺，其特征在于：支撐架（2）上安裝有柔性的軟梯（7）。

9.根據權利要求7所述的光伏設備作業平臺，其特征在于：支撐架（2）上安裝有止脫桿（22）；所述操作臺（3）底部設置有卡于止脫桿上的卡槽（31）。

10.根據權利要求1-6任一所述的光伏設備作業平臺，其特征在于：搭接裝置（4）包括固定安裝于支撐架（2）或操作臺（3）上的搭接管（41），兩端分別插入相鄰作業平臺的支撐架（2）或操作臺（3）的搭接管內的搭接桿（42），搭接桿的中部裝有直徑大于搭接管的擋塊（43）。

技術總結
一種光伏設備作業平臺，安裝光伏設備的管樁上固定安裝支撐裝置和固定裝置，且固定裝置抵緊于支撐裝置上，固定裝置的一側安裝支撐架，支撐架上安裝操作臺，不同作業平臺之間的支撐架和操作臺通過搭接裝置連接為一體，形成整體性的大面積平臺。該種光伏設備作業平臺安裝于管樁上，可有效降低地形環境帶來的影響，且其結構簡單、裝拆方便，運輸和存儲方便，適用范圍廣并可重復利用，極大地降低了生產和使用成本，并可有效提高施工方便性和施工效率。

技術研發人員：鄭文濤,楊偉明,趙瑾瑛,楊榮靜,邢正文,陳志恩,吳軍宇,曾傳榮,林凌帆,唐琦,王明,林培典
受保護的技術使用者：中國能源建設集團廣東電力工程局有限公司
技術研發日：20240221
技術公布日：2025/4/28
