本技術涉及墻體加固，具體為一種墻體改造加固結構。

背景技術：

1、隨著房屋高速搭建，一些小區的房屋也會隨著時間的推移年齡也會隨之成長，成為病危房屋，為了增加墻體的使用時間及安全性，所以會使用到墻體改造加固結構對其進行改造加固。

2、根據申請號：cn202220412073.1，一種用于建筑墻體的抗震加固組件，包括底板，所述底板的一側開設有t形滑槽，所述底板的另一側開設有斜形滑槽，所述底板頂部設置有阻尼板，且阻尼板的一側設置有多個加固板，所述加固板底端連接有滑塊，所述加固板底端以及滑塊均插入底板開設的t形滑槽內部，所述加固板的一側連接有支撐板，且支撐板底端插入底板開設的斜形滑槽內部。

3、上述案例的加固板不能對不同高度的墻體進行加固，從而降低了使用時的適用性，而且不能根據墻體的情況調節加固板使用時的傾斜角度，從而降低了靈活性，為此，我們提供出一種墻體改造加固結構。

技術實現思路

1、本實用新型的目的在于提供一種墻體改造加固結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種墻體改造加固結構，包括底板，以及安裝在底板頂部的連接板，所述連接板的左側設置有可調節角度的加固板，所述加固板的左側開設有連接槽，所述連接槽的內壁上設置有可調節高度的延長板。

3、優選的，還包括凹板，所述凹板安裝在連接板的左側，所述凹板內壁右側的凹槽內通過軸承轉動連接有螺紋桿，所述螺紋桿的右端從左至右依次貫穿凹板和連接板且延伸至連接板的外部，所述螺紋桿的右端安裝有旋轉塊，所述螺紋桿的表面螺紋連接有移動板。

4、優選的，所述移動板的左側安裝有兩個移動塊，所述移動塊的左側貫穿凹板且延伸至其外部，所述加固板的右側設置有兩個第一凹塊，所述第一凹塊的內壁上通過軸承轉動連接有轉軸，兩個所述轉軸的表面通過調節塊固定連接。

5、優選的，所述加固板右側的頂部安裝有第二凹塊，所述第二凹塊的內壁上通過軸承轉軸連接有旋轉軸，所述旋轉軸的表面與連接板的內壁固定連接。

6、優選的，所述連接槽內壁的右側開設有滑槽，所述滑槽內壁的頂部與底部通過滑桿固定連接，所述滑桿的表面滑動連接有滑塊，所述滑塊的左側與延長板的右側固定連接。

7、優選的，所述連接槽內壁的底部安裝有定位桿，所述延長板的底部且對應定位桿的位置開設有定位槽，所述定位桿的頂端貫穿定位槽且延伸至其內部與定位槽的內壁相互接觸。

8、優選的，所述加固板頂部的右側開設有固定槽，所述固定槽內壁的左右兩側通過固定桿固定連接，所述固定桿的表面滑動連接有活動塊，所述固定桿的表面套接有緩沖彈簧。

9、優選的，所述活動塊的頂部安裝有拉塊，所述拉塊的左側安裝有卡塊，所述延長板的右側開設有與卡塊配合使用的卡槽。

10、與現有技術相比，本實用新型的有益效果如下：

11、1、本實用新型通過連接板、加固板、凹板、螺紋桿、旋轉塊、移動板、移動塊、第一凹塊、調節塊和第二凹塊的相互配合，從而可以調節加固板使用時傾斜的角度，使得加固板可以與墻體更加的貼合，提高了適用性。

12、2、本實用新型通過連接槽、延長板、滑槽、滑桿、滑塊、定位桿、定位槽、固定槽、固定桿、活動塊、緩沖彈簧、拉塊、卡塊和卡槽的相互配合，從而方便調節延長板使用時的高度，從而方便對不同高度的墻體進行加固，提高了使用時的靈活性和適用性。

技術特征：

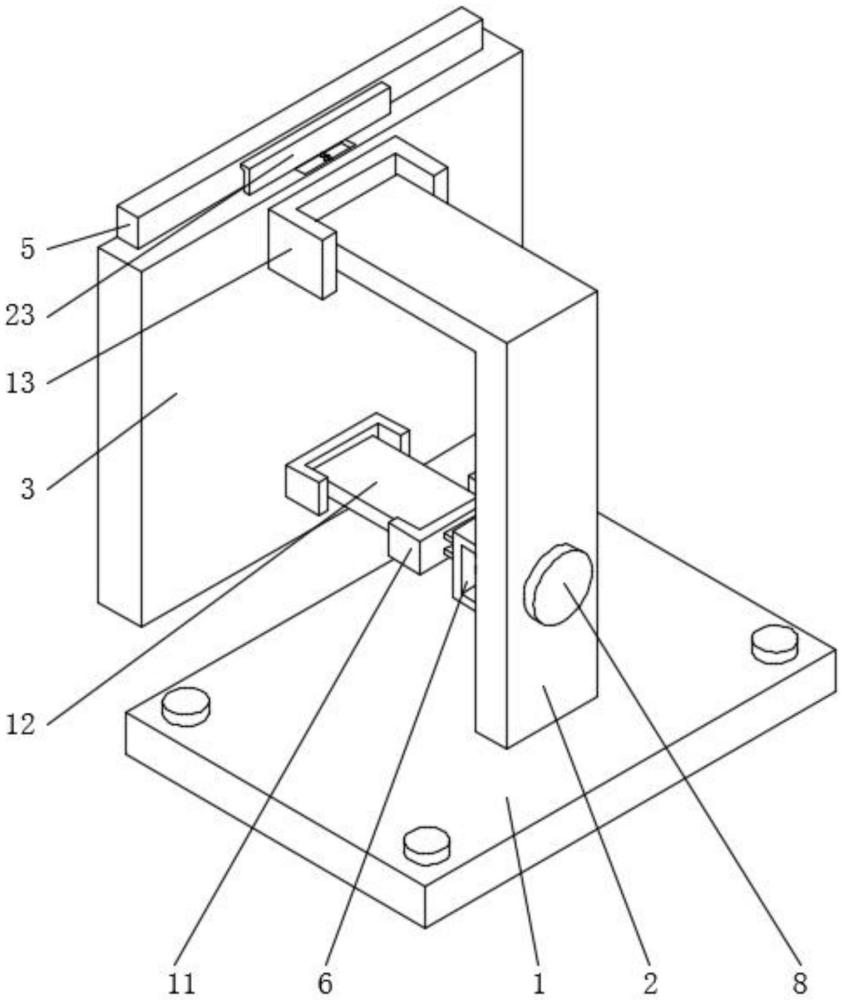

1.一種墻體改造加固結構，其特征在于：包括底板（1），以及安裝在底板（1）頂部的連接板（2），所述連接板（2）的左側設置有可調節角度的加固板（3），所述加固板（3）的左側開設有連接槽（4），所述連接槽（4）的內壁上設置有可調節高度的延長板（5）。

2.根據權利要求1所述的一種墻體改造加固結構，其特征在于：還包括凹板（6），所述凹板（6）安裝在連接板（2）的左側，所述凹板（6）內壁右側的凹槽內通過軸承轉動連接有螺紋桿（7），所述螺紋桿（7）的右端從左至右依次貫穿凹板（6）和連接板（2）且延伸至連接板（2）的外部，所述螺紋桿（7）的右端安裝有旋轉塊（8），所述螺紋桿（7）的表面螺紋連接有移動板（9）。

3.根據權利要求2所述的一種墻體改造加固結構，其特征在于：所述移動板（9）的左側安裝有兩個移動塊（10），所述移動塊（10）的左側貫穿凹板（6）且延伸至其外部，所述加固板（3）的右側設置有兩個第一凹塊（11），所述第一凹塊（11）的內壁上通過軸承轉動連接有轉軸，兩個所述轉軸的表面通過調節塊（12）固定連接。

4.根據權利要求3所述的一種墻體改造加固結構，其特征在于：所述加固板（3）右側的頂部安裝有第二凹塊（13），所述第二凹塊（13）的內壁上通過軸承轉軸連接有旋轉軸，所述旋轉軸的表面與連接板（2）的內壁固定連接。

5.根據權利要求4所述的一種墻體改造加固結構，其特征在于：所述連接槽（4）內壁的右側開設有滑槽（14），所述滑槽（14）內壁的頂部與底部通過滑桿（15）固定連接，所述滑桿（15）的表面滑動連接有滑塊（16），所述滑塊（16）的左側與延長板（5）的右側固定連接。

6.根據權利要求5所述的一種墻體改造加固結構，其特征在于：所述連接槽（4）內壁的底部安裝有定位桿（17），所述延長板（5）的底部且對應定位桿（17）的位置開設有定位槽（18），所述定位桿（17）的頂端貫穿定位槽（18）且延伸至其內部與定位槽（18）的內壁相互接觸。

7.根據權利要求6所述的一種墻體改造加固結構，其特征在于：所述加固板（3）頂部的右側開設有固定槽（19），所述固定槽（19）內壁的左右兩側通過固定桿（20）固定連接，所述固定桿（20）的表面滑動連接有活動塊（21），所述固定桿（20）的表面套接有緩沖彈簧（22）。

8.根據權利要求7所述的一種墻體改造加固結構，其特征在于：所述活動塊（21）的頂部安裝有拉塊（23），所述拉塊（23）的左側安裝有卡塊（24），所述延長板（5）的右側開設有與卡塊（24）配合使用的卡槽（25）。

技術總結
本技術公開了一種墻體改造加固結構，包括底板，以及安裝在底板頂部的連接板，所述連接板的左側設置有可調節角度的加固板，所述加固板的左側開設有連接槽，所述連接槽的內壁上設置有可調節高度的延長板，還包括凹板，所述凹板安裝在連接板的左側，所述凹板內壁右側的凹槽內通過軸承轉動連接有螺紋桿，所述螺紋桿的右端從左至右依次貫穿凹板和連接板且延伸至連接板的外部，所述螺紋桿的右端安裝有旋轉塊。本技術通過連接板、加固板、凹板、螺紋桿、旋轉塊、移動板、移動塊、第一凹塊、調節塊和第二凹塊的相互配合，從而可以調節加固板使用時傾斜的角度，使得加固板可以與墻體更加的貼合，提高了適用性。
