本發明涉及能源轉換，尤其涉及一種基于直流串聯結構的多波浪能轉換裝置及方法。

背景技術：

1、新能源作為一類關鍵的可再生能源，具備資源充裕、分布廣泛以及能流密度大等特性。以波浪能發電裝置為例，其需在嚴苛的海洋環境下長期穩定運行。在波浪能的利用中，轉換效率與成本是制約其大規模應用的關鍵要素。故而，輕型化、易于控制且高效集成的基于直流串聯結構的多波浪能轉換裝置已成為重要的發展趨向。

2、目前，傳統單一整流器驅動兩臺同步發電機的控制方式，是把兩臺同步發電機直接接入整流器。但兩臺同步發電機并列運行時會面臨諸多問題，各發電機在電壓、頻率、相序等輸出特性方面常存在差異，這會致使電能轉換時產生紋波現象，紋波會干擾電能穩定傳輸與使用，降低電能質量，影響用電設備正常運行并增加設備損耗，這在對電能質量要求較高的現代工業及電力應用場景中是亟待解決的問題。

技術實現思路

1、本發明提供了一種基于直流串聯結構的多波浪能轉換裝置及方法，解決了如何提高新能源發電的轉換電能質量的技術問題。

2、本發明第一方面提供的一種轉換裝置，包括：

3、包括相互通信連接的電能轉換模塊和發電機主控模塊；

4、所述電能轉換模塊包括兩個同步發電機、雙繞組變壓器和兩個整流器；

5、所述同步發電機用于將機械能轉換成交流電能；

6、所述雙繞組變壓器用于對交流電能進行電壓變換，并提供高次諧波電流通道和漏感濾波能力；

7、所述整流器用于對電壓變換后的交流電能進行整流操作，生成直流電能；

8、所述發電機主控模塊用于采用整流操作后的整流電流分量進行電機閉環控制，根據生成的電機運行數據對兩個所述同步發電機進行調控。

9、可選地，所述調控具體為對兩個所述同步發電機進行同速反向且等轉矩調控。

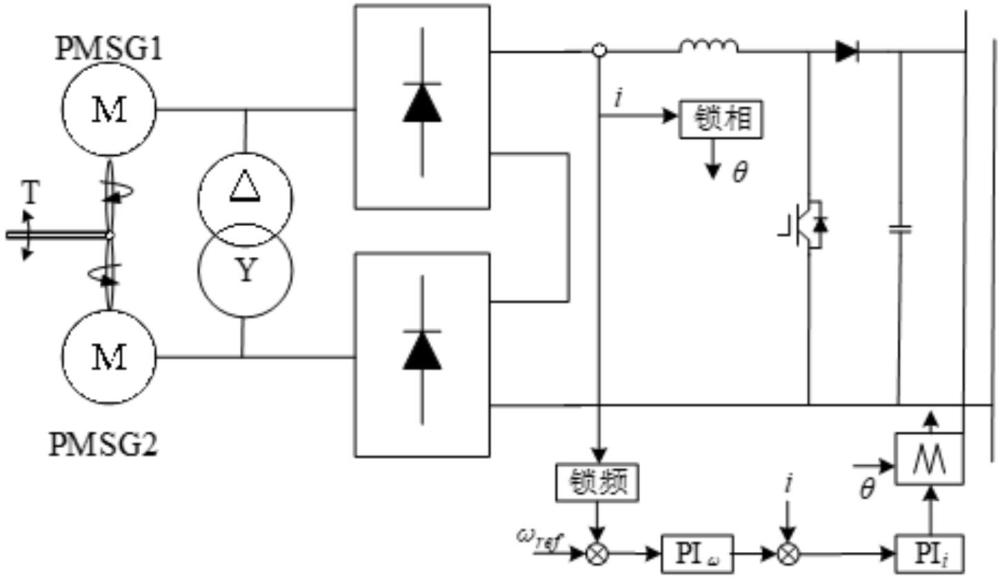

10、可選地，所述雙繞組變壓器為dy型雙繞組變壓器；

11、兩個所述同步發電機分別連接所述雙繞組變壓器的一次繞組和二次繞組；

12、兩個所述整流器分別連接所述雙繞組變壓器的一次繞組和二次繞組；

13、兩個所述整流器之間串聯；

14、兩個所述整流器與所述雙繞組變壓器之間設置有耦合電感，所述耦合電感用于濾除所述整流器的高次諧波。

15、可選地，兩個所述同步發電機和兩個所述整流器均與所述發電機主控模塊通信連接；

16、所述發電機主控模塊包括轉速子模塊和位置角子模塊；

17、所述電機運行數據包括電機轉速數據和轉子位置角數據；

18、所述轉速子模塊用于根據所述整流電流分量生成用于調控所述同步發電機電機轉速的所述電機轉速數據；

19、所述位置角子模塊用于生成用于調控所述同步發電機轉子位置的所述轉子位置角數據。

20、可選地，所述轉速子模塊包括相互通信連接的互逆運算單元和轉速計算單元；

21、所述互逆運算單元用于獲取的電流過零周期時差，并基于所述電流過零周期時差進行互逆運算，生成鎖頻轉速分量；

22、所述轉速計算單元用于根據所述鎖頻轉速分量，結合所述整流電流分量和預設參考轉速分量，處理得到所述電機轉速數據。

23、可選地，所述位置角子模塊包括積分運算單元；

24、所述積分運算單元用于對所述鎖頻轉速分量進行積分運算，生成所述轉子位置角數據。

25、可選地，所述轉速計算單元包括依次通信連接的轉速差值計算子單元、轉速反饋調節子單元、電流差值計算子單元、電流反饋調節子單元、目標電流計算子單元和電機轉速生成子模塊；

26、所述轉速差值計算子單元用于通過計算所述預設參考轉速分量與所述鎖頻轉速分量之間的差值，生成誤差轉速；

27、所述轉速反饋調節子單元用于基于預設轉速外環傳遞函數，采用所述誤差轉速輸入預設轉速調節器進行反饋調節，生成參考電流分量；

28、所述電流差值計算子單元用于通過計算所述參考電流分量與所述整流電流分量之間的差值，生成誤差電流；

29、所述電流反饋調節子單元用于基于預設電流內環傳遞函數，采用所述誤差電流輸入預設電流調節器進行反饋調節，生成占空比參數；

30、所述目標電流計算子單元用于通過計算所述占空比參數與預設第一傳遞函數之間的乘積，生成目標電流數據；

31、所述電機轉速生成子模塊用于通過計算所述目標電流數據與預設第二傳遞函數之間的乘積，生成所述電機轉速數據。

32、可選地，所述發電機主控模塊還包括驅動信號生成子模塊；

33、所述驅動信號生成子模塊用于對所述電機運行數據進行調制操作，生成用于控制所述整流器啟動或停止電能轉換的開關驅動信號。

34、可選地，所述整流器為二極管不控整流器。

35、本發明第二方面提供的一種應用于所述的基于直流串聯結構的多波浪能轉換裝置的轉換方法，包括：

36、對接收到整流操作后的整流電流分量進行整流操作，生成的電機運行數據；

37、根據電機運行數據對電能轉換模塊進行同速反向且等轉矩調控，并進行電能轉換。

38、從以上技術方案可以看出，本發明具有以下優點：

39、本發明提出了一種基于雙繞組變壓器的基于直流串聯結構的多波浪能轉換裝置，采用發電機主控模塊對整流操作后的整流電流分量進行電機閉環控制，生成用于控制兩臺同步發電機的電機運行數據，可以解決單一驅動電路難以驅動兩臺或多臺同步發電機的問題；同時，本發明的同步發電機是通過機械傳動進行發電，當將整流器與包含機械傳動的同步發電機集成時，如果忽略機械傳動的可調整性，可能會導致電氣和機械部分難以匹配，本發明將獲取的電機運行數據對兩個同步發電機進行調控，具體地通過調整同步發電機的運行參數，如轉速和轉矩，解決整流運行忽略機械傳動的可調整性問題，在電機側引入低頻交流變壓器為諧波提供通道，提高電機電流質量，避免二極管的諧波電流串入同步發電機中。在直流側，兩臺不控整流器串聯，直流紋波相互抵消，可提供較高質量的整流電壓，從而獲取高質量的電能。

技術特征：

1.一種基于直流串聯結構的多波浪能轉換裝置，其特征在于，包括相互通信連接的電能轉換模塊和發電機主控模塊；

2.根據權利要求1所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，所述調控具體為對兩個所述同步發電機進行同速反向且等轉矩調控。

3.根據權利要求1所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，所述雙繞組變壓器為dy型雙繞組變壓器；

4.根據權利要求1所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，兩個所述同步發電機和兩個所述整流器均與所述發電機主控模塊通信連接；

5.根據權利要求4所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，所述轉速子模塊包括相互通信連接的互逆運算單元和轉速計算單元；

6.根據權利要求5所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，所述位置角子模塊包括積分運算單元；

7.根據權利要求5所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，所述轉速計算單元包括依次通信連接的轉速差值計算子單元、轉速反饋調節子單元、電流差值計算子單元、電流反饋調節子單元、目標電流計算子單元和電機轉速生成子模塊；

8.根據權利要求4所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，所述發電機主控模塊還包括驅動信號生成子模塊；

9.根據權利要求1-8任意一項所述的基于直流串聯結構的多波浪能轉換裝置，其特征在于，所述整流器為二極管不控整流器。

10.一種應用于權利要求1-9任一項所述的基于直流串聯結構的多波浪能轉換裝置的轉換方法，其特征在于，包括：

技術總結
本發明涉及能源轉換技術領域，公開了一種基于直流串聯結構的多波浪能轉換裝置及方法，采用發電機主控模塊對整流操作后的整流電流分量進行電機閉環控制，生成用于控制兩臺同步發電機的電機運行數據，可以解決單一驅動電路難以驅動兩臺或多臺同步發電機的問題；同時，本發明的同步發電機是通過機械傳動進行發電，當將整流器與包含機械傳動的同步發電機集成時，本發明將獲取的電機運行數據對兩個同步發電機進行調控，解決整流運行忽略機械傳動的可調整性問題。在直流側，兩臺不控整流器串聯，直流紋波相互抵消，可提供較高質量的整流電壓，從而獲取高質量的電能。

技術研發人員：王紅星,韋勝華,宋景慧,高雅,徐琪,楊毅,陶濤,陳文,梁崇淦,區文俊
受保護的技術使用者：南方電網電力科技股份有限公司
技術研發日：
技術公布日：2025/4/28
