本技術涉及大棚相關領域，尤其涉及一種野戰化機動式鋼棚。

背景技術：

1、鋼結構是主要由鋼制材料組成的結構，是主要的建筑結構類型之一，結構主要由型鋼和鋼板等制成的鋼梁、鋼柱、鋼桁架等構件組成，各構件或部件之間通常采用焊縫、螺栓或鉚釘連接，因其自重較輕，且施工簡便，廣泛應用于大型大棚、廠房、場館、超高層等領域；

2、現今所使用的鋼架大棚，整體鋼架結構較為簡單，品質較差，在野外化的環境中使用時，受整體較大結構的影響，對便捷運輸性造成阻礙，同時，野外化裝配度較低，較難滿足野外化快速裝配效果，因此，現提出一種野戰化機動式鋼棚，來適用于野外化的環境，進行便捷運輸，快速拆裝與現場便捷裝配。

技術實現思路

1、因此，為了解決上述不足，本實用新型提供一種野戰化機動式鋼棚。

2、為了實現上述目的，本實用新型采取以下技術方案：一種野戰化機動式鋼棚，包括鋼柱結構，所述鋼柱結構底部裝設有柱腳，所述鋼柱結構上端側邊相接有斜撐桿，且鋼柱結構通過上側所述斜撐桿與下弦桿相連接，所述下弦桿上端分別設置有第一腹桿與第二腹桿，且第一腹桿與第二腹桿頂部與上弦桿相接，所述上弦桿側邊裝設有天溝，且天溝與鋼柱結構上端相接，所述上弦桿內部裝設有鋼架加固結構，所述鋼柱結構上端側邊裝設有對接弦桿，所述鋼柱結構包括豎直設置的第一鋼柱、相對設于第一鋼柱上端的第二鋼柱、緊固于第一鋼柱頂部的連接法蘭以及開設于連接法蘭外側的連接孔，所述連接法蘭與第二鋼柱底部相接。

3、優選的，所述柱腳包括相接于鋼柱結構下端的連接座、相對設于連接座底部的柱底板、插接于連接座與柱底板對接端的銷軸、開設于柱底板外側的鎖孔、相對設于柱底板外側的加固邊框、固設于加固邊框內部的連接件以及插入鎖孔內部并與地面相接的錨栓。

4、優選的，所述鋼架加固結構包括置于上弦桿中部的垂直支撐、直線裝設于上弦桿上端的撐桿、直線裝設于上弦桿上端的系桿以及交叉裝設于上弦桿上端的水平支撐桿以及設于系桿與下弦桿之間的隅撐。

5、優選的，所述垂直支撐包括直線安裝設置的第一垂直弦桿、設于第一垂直弦桿下端的加固桿以及相接于加固桿下端的第二垂直弦桿。

6、優選的，所述下弦桿還包括置于相鄰所述下弦桿之間的第一法蘭。

7、優選的，所述上弦桿還包括置于相鄰上弦桿之間的第二法蘭。

8、優選的，所述下弦桿、第一腹桿、第二腹桿與上弦桿組合構成鋼管桁架結構，且第一腹桿與第二腹桿安裝方向不一致。

9、優選的，所述鋼柱結構與柱腳相對應設置至少有四列，且四列所述鋼柱結構與柱腳設置數量為五處。

10、本實用新型的有益效果：

11、優點1：本實用新型通過設置了柱腳，即配合錨栓，可使柱腳地面牢固連接，并受加固邊框與連接件連接加固，達到與野外地面高強度錨固安裝配合。

12、優點2：本實用新型通過設置了連接法蘭，可使第一鋼柱與第二鋼柱快速組合對接，便于大棚結構滿足野外化快速裝配性。

13、優點3：本實用新型通過設置了下弦桿、第一腹桿、第二腹桿、上弦桿與天溝，以此，可實現鋼管桁架結構的形成，保證后續膜布穩定覆蓋安裝。

14、優點4：本實用新型通過設置了鋼架加固結構，即通過垂直支撐與系桿縱向支撐和撐桿橫向支撐，可顯著提高結構強度，并配合水平支撐桿與隅撐，可加強側向結構強度與對接組合穩定性，使大棚防護性能提高。

15、優點5：本實用新型通過設置了第一法蘭、第二法蘭與連接法蘭，可分別實現相鄰下弦桿、上弦桿和鋼柱結構快速組合對接與輕量化配合，提高整體運輸便捷性。

16、優點6：本實用新型通過設置了對接弦桿，可通過對接弦桿實現大棚連跨與單跨結構的快速構成，以此，根據野外環境，實現大棚裝配體積的靈活調整，顯著提高野外化裝配的適配度。

技術特征：

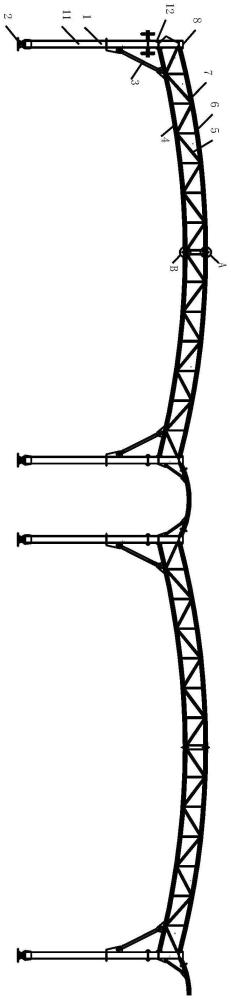

1.一種野戰化機動式鋼棚，其特征在于：包括鋼柱結構(1)，所述鋼柱結構(1)底部裝設有柱腳(2)，所述鋼柱結構(1)上端側邊相接有斜撐桿(3)，且鋼柱結構(1)通過上側所述斜撐桿(3)與下弦桿(4)相連接，所述下弦桿(4)上端分別設置有第一腹桿(5)與第二腹桿(6)，且第一腹桿(5)與第二腹桿(6)頂部與上弦桿(7)相接，所述上弦桿(7)側邊裝設有天溝(8)，且天溝(8)與鋼柱結構(1)上端相接，所述上弦桿(7)內部裝設有鋼架加固結構(9)，所述鋼柱結構(1)上端側邊裝設有對接弦桿(10)，所述鋼柱結構(1)包括豎直設置的第一鋼柱(11)、相對設于第一鋼柱(11)上端的第二鋼柱(12)、緊固于第一鋼柱(11)頂部的連接法蘭(13)以及開設于連接法蘭(13)外側的連接孔(14)，所述連接法蘭(13)與第二鋼柱(12)底部相接。

2.根據權利要求1所述一種野戰化機動式鋼棚，其特征在于：所述柱腳(2)包括相接于鋼柱結構(1)下端的連接座(21)、相對設于連接座(21)底部的柱底板(22)、插接于連接座(21)與柱底板(22)對接端的銷軸(23)、開設于柱底板(22)外側的鎖孔(24)、相對設于柱底板(22)外側的加固邊框(25)、固設于加固邊框(25)內部的連接件(26)以及插入鎖孔(24)內部并與地面相接的錨栓(27)。

3.根據權利要求1所述一種野戰化機動式鋼棚，其特征在于：所述鋼架加固結構(9)包括置于上弦桿(7)中部的垂直支撐(91)、直線裝設于上弦桿(7)上端的撐桿(92)、直線裝設于上弦桿(7)上端的系桿(93)以及交叉裝設于上弦桿(7)上端的水平支撐桿(94)以及設于系桿(93)與下弦桿(4)之間的隅撐(95)。

4.根據權利要求3所述一種野戰化機動式鋼棚，其特征在于：所述垂直支撐(91)包括直線安裝設置的第一垂直弦桿(911)、設于第一垂直弦桿(911)下端的加固桿(912)以及相接于加固桿(912)下端的第二垂直弦桿(913)。

5.根據權利要求1所述一種野戰化機動式鋼棚，其特征在于：所述下弦桿(4)還包括置于相鄰所述下弦桿(4)之間的第一法蘭。

6.根據權利要求1所述一種野戰化機動式鋼棚，其特征在于：所述上弦桿(7)還包括置于相鄰上弦桿(7)之間的第二法蘭。

7.根據權利要求1所述一種野戰化機動式鋼棚，其特征在于：所述下弦桿(4)、第一腹桿(5)、第二腹桿(6)與上弦桿(7)組合構成鋼管桁架結構，且第一腹桿(5)與第二腹桿(6)安裝方向不一致。

8.根據權利要求1所述一種野戰化機動式鋼棚，其特征在于：所述鋼柱結構(1)與柱腳(2)相對應設置至少有四列，且四列所述鋼柱結構(1)與柱腳(2)設置數量為五處。

技術總結
本技術公開了一種野戰化機動式鋼棚，包括鋼柱結構。本技術通過設置了柱腳，即配合錨栓，可使柱腳地面牢固連接，并受加固邊框與連接件連接加固，達到野外化高強度錨固安裝配合，且設置了連接法蘭，可使第一鋼柱與第二鋼柱快速組合對接，便于大棚結構滿足野外化快速裝配性，且設置了鋼架加固結構，即通過垂直支撐與系桿縱向支撐和撐桿橫向支撐，可顯著提高結構強度，并配合水平支撐桿與隅撐，可加強側向結構強度與對接組合穩定性，使大棚防護性能提高，且設置了第一法蘭、第二法蘭與連接法蘭，可分別實現相鄰下弦桿、上弦桿和鋼柱結構快速組合對接與輕量化配合，提高整體運輸便捷性。

技術研發人員：高青,邢軍,檀林明,夏敏,貢攀
受保護的技術使用者：蕪湖天航重工股份有限公司
技術研發日：20240411
技術公布日：2025/4/28
