本技術涉及水泥基灌漿料加工，具體為一種水泥基灌漿料配比攪拌裝置。

背景技術：

1、水泥基灌漿料是以水泥為基材，適量加入天然高強度骨料、混凝土外加劑等組成的干混材料，加水拌合后具有高流動度、早強、高強、微膨脹等特性。廣泛用于設備基礎的二次灌漿，鋼結構柱基礎灌漿，軌道基礎等小縫隙粘結灌漿，地鐵、隧道、地下工程逆打法施工縫嵌固，地腳螺栓錨固，混凝土梁、柱、板、墻的加固修補灌漿，其他普通混凝土難以澆

2、注的不規則死角、邊角及混凝土空洞補灌修復等；

3、中國專利公開了公開號為cn218314315u，一種水泥漿料自動配比攪拌裝置，包括攪拌箱，所述攪拌箱頂部的左側連通有配比倉，所述配比倉的內部設置有稱重板，所述攪拌箱的表面安裝有控制器，所述稱重板的內腔設置有稱重傳感器，所述稱重傳感器與控制器之間電性連接，所述配比倉內壁的右側固定有刮板，所述刮板與稱重板的表面活動連接，所述配比倉的右側開設有開口；本實用新型能夠通過稱重組件對水泥漿原料的投入量進行嚴格把控，還能夠對需要注入的水量進行監控，確保了水泥砂漿原料配比的準確性，解決了目前的攪拌裝置在加工過程中，不能夠嚴格把控原料的混合比例，容易產生誤差，從而降低水泥漿加工質量的問題；

4、但是還是存在以下缺點：該裝置雖然提高了原料配比的準確性，當原料在進入入料管內時，會沾附在內壁上，影響原料投入量的精準性，存在一定的誤差。

5、因此，提出一種水泥基灌漿料配比攪拌裝置。

技術實現思路

1、本實用新型的目的在于提供一種水泥基灌漿料配比攪拌裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水泥基灌漿料配比攪拌裝置，包括工作倉；

3、所述工作倉頂面豎直向下開設有驅動槽；

4、所述工作倉內部開設有工作腔，所述工作倉上方設置有入水管，所述入水管底端貫穿工作倉頂面延伸至工作腔內部，所述工作倉上方設置有入料機構，所述工作腔內部設置有攪拌機構；

5、所述工作倉頂面固定設置有固定座，所述固定座頂面豎直向下設置有放置槽，所述放置槽內部設置有入料管，所述入料管外表面套設有第二齒輪；

6、所述放置槽右側設置有放置腔，所述放置腔左端貫穿放置槽延伸至放置槽內部；

7、所述入料機構包括動力部與清潔部；

8、動力部位于清潔部右側；

9、所述攪拌機構包括移動部與攪拌部；

10、移動部位于攪拌部上方。

11、優選的，所述動力部包括第一齒輪，所述第一齒輪位于放置腔內部，所述第一齒輪上方設置有第一電機，所述第一電機下表面與固定座頂面固定連接，所述第一電機輸出軸貫穿固定座延伸至放置腔內部，所述第一電機輸出軸底面與第一齒輪上表面固定連接，第一電機控制第一齒輪轉動。

12、優選的，所述第二齒輪與第一齒輪嚙合連接，所述第二齒輪通過軸承座一與入料管轉動連接，第一齒輪帶動第二齒輪轉動。

13、優選的，所述清潔部包括固定架，所述固定架下表面與第二齒輪上表面固定連接，所述固定架頂面固定設置有連接板，所述連接板內側面固定設置有刮板，所述刮板與入料管相貼合，刮板移動時，對入料管內壁進行清潔。

14、優選的，所述入料管底端依次貫穿放置槽和工作倉延伸至工作腔內部，所述入料管底端設置有電磁閥，通過電磁閥控制原料的重量。

15、優選的，所述移動部包括第二電機，所述第二電機左側面與工作倉右側面固定連接，所述第二電機輸出軸貫穿工作倉右側面延伸至驅動槽內，所述第二電機輸出軸端面固定設置有往復螺紋桿，所述往復螺紋桿另一端通過軸承座二與驅動槽內壁轉動連接，第二電機控制往復螺紋桿轉動。

16、優選的，所述驅動槽內部水平設置有移動板，所述移動板前后側面與驅動槽內壁左右滑動連接，所述移動板螺紋套設在往復螺紋桿表面，移動板在驅動槽內移動。

17、優選的，所述攪拌部包括轉軸，所述轉軸豎直設置在工作腔內部，所述轉軸上方設置有第三電機，所述第三電機輸出軸底端貫穿移動板延伸至工作腔內部，所述第三電機輸出軸底面與轉軸頂面固定連接，所述轉軸外表面固定設置有攪拌桿，攪拌桿對原料進行攪拌。

18、與現有技術相比，本實用新型的有益效果是：該水泥基灌漿料配比攪拌裝置，

19、1）、通過設置第一齒輪、第一電機、第二齒輪、固定架、連接板和刮板，對沾附在入料管內壁上的原料進行刮除，提高原料的利用率；

20、2）、通過設置電磁閥，當電磁閥上的原料堆積到指定數量時，電磁閥打開，原料進入工作腔內，提高了原料配比的精確性，同時，降低了工作人員的勞動強度；

21、3）、通過設置第二電機、往復螺紋桿、移動板、第三電機、轉軸和攪拌桿，提高了裝置的攪拌范圍，使原料攪拌的更充分，提高水泥基灌漿料的純度。

技術特征：

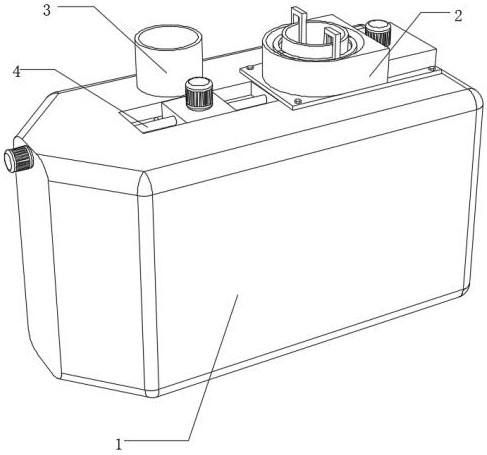

1.一種水泥基灌漿料配比攪拌裝置，包括工作倉（1）；

2.根據權利要求1所述的一種水泥基灌漿料配比攪拌裝置，其特征在于：所述動力部包括第一齒輪（22），所述第一齒輪（22）位于放置腔（212）內部，所述第一齒輪（22）上方設置有第一電機（23），所述第一電機（23）下表面與固定座（21）頂面固定連接，所述第一電機（23）輸出軸貫穿固定座（21）延伸至放置腔（212）內部，所述第一電機（23）輸出軸底面與第一齒輪（22）上表面固定連接。

3.根據權利要求2所述的一種水泥基灌漿料配比攪拌裝置，其特征在于：所述第二齒輪（24）與第一齒輪（22）嚙合連接，所述第二齒輪（24）通過軸承座一與入料管（25）轉動連接。

4.根據權利要求1所述的一種水泥基灌漿料配比攪拌裝置，其特征在于：所述清潔部包括固定架（26），所述固定架（26）下表面與第二齒輪（24）上表面固定連接，所述固定架（26）頂面固定設置有連接板（27），所述連接板（27）內側面固定設置有刮板（28），所述刮板（28）與入料管（25）相貼合。

5.根據權利要求1所述的一種水泥基灌漿料配比攪拌裝置，其特征在于：所述入料管（25）底端依次貫穿放置槽（211）和工作倉（1）延伸至工作腔（12）內部，所述入料管（25）底端設置有電磁閥（29）。

6.根據權利要求1所述的一種水泥基灌漿料配比攪拌裝置，其特征在于：所述移動部包括第二電機（41），所述第二電機（41）左側面與工作倉（1）右側面固定連接，所述第二電機（41）輸出軸貫穿工作倉（1）右側面延伸至驅動槽（11）內，所述第二電機（41）輸出軸端面固定設置有往復螺紋桿（42），所述往復螺紋桿（42）另一端通過軸承座二與驅動槽（11）內壁轉動連接。

7.根據權利要求6所述的一種水泥基灌漿料配比攪拌裝置，其特征在于：所述驅動槽（11）內部水平設置有移動板（43），所述移動板（43）前后側面與驅動槽（11）內壁左右滑動連接，所述移動板（43）螺紋套設在往復螺紋桿（42）表面。

8.根據權利要求1所述的一種水泥基灌漿料配比攪拌裝置，其特征在于：所述攪拌部包括轉軸（45），所述轉軸（45）豎直設置在工作腔（12）內部，所述轉軸（45）上方設置有第三電機（44），所述第三電機（44）輸出軸底端貫穿移動板（43）延伸至工作腔（12）內部，所述第三電機（44）輸出軸底面與轉軸（45）頂面固定連接，所述轉軸（45）外表面固定設置有攪拌桿（46）。

技術總結
本技術涉及水泥基灌漿料加工技術領域，且公開了一種水泥基灌漿料配比攪拌裝置，包括工作倉，工作倉頂面豎直向下開設有驅動槽，工作倉內部開設有工作腔，工作倉上方設置有入水管，入水管底端貫穿工作倉頂面延伸至工作腔內部，工作倉上方設置有入料機構，工作腔內部設置有攪拌機構，工作倉頂面固定設置有固定座，固定座頂面豎直向下設置有放置槽，放置槽內部設置有入料管，入料管外表面套設有第二齒輪，放置槽右側設置有放置腔，放置腔左端貫穿放置槽延伸至放置槽內部，通過設置入料機構對沾附在入料管內壁上的原料進行刮除，提高原料的利用率，通過設置電磁閥，提高了原料配比的精確性，同時，降低了工作人員的勞動強度。

技術研發人員：莊廣玉,周立軍,胡偉
受保護的技術使用者：山東奧藍保溫材料股份有限公司
技術研發日：20240325
技術公布日：2025/4/28
