本申請涉及鋼筋綁扎輔助工具領域，具體而言，涉及一種t梁骨架鋼筋綁扎輔助支架。

背景技術：

1、鋼筋在實際使用時需要將四根鋼筋按照矩形頂角的位置進行橫向放置，然后利用豎向放置的鋼筋將橫向放置的鋼筋與之綁扎固定，從而得到了一個較為立體的綁扎鋼筋體。

2、在實際操作時，一般都是利用多個固定的支撐桿對橫向放置的鋼筋進行支撐，支撐桿一般通過焊接的方式固定在一個架體上，但是這樣一來導致鋼筋綁扎輔助支架的支撐桿無法調節位置，導致立體的綁扎鋼筋體只存在一種尺寸。

技術實現思路

1、本申請的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本申請的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。

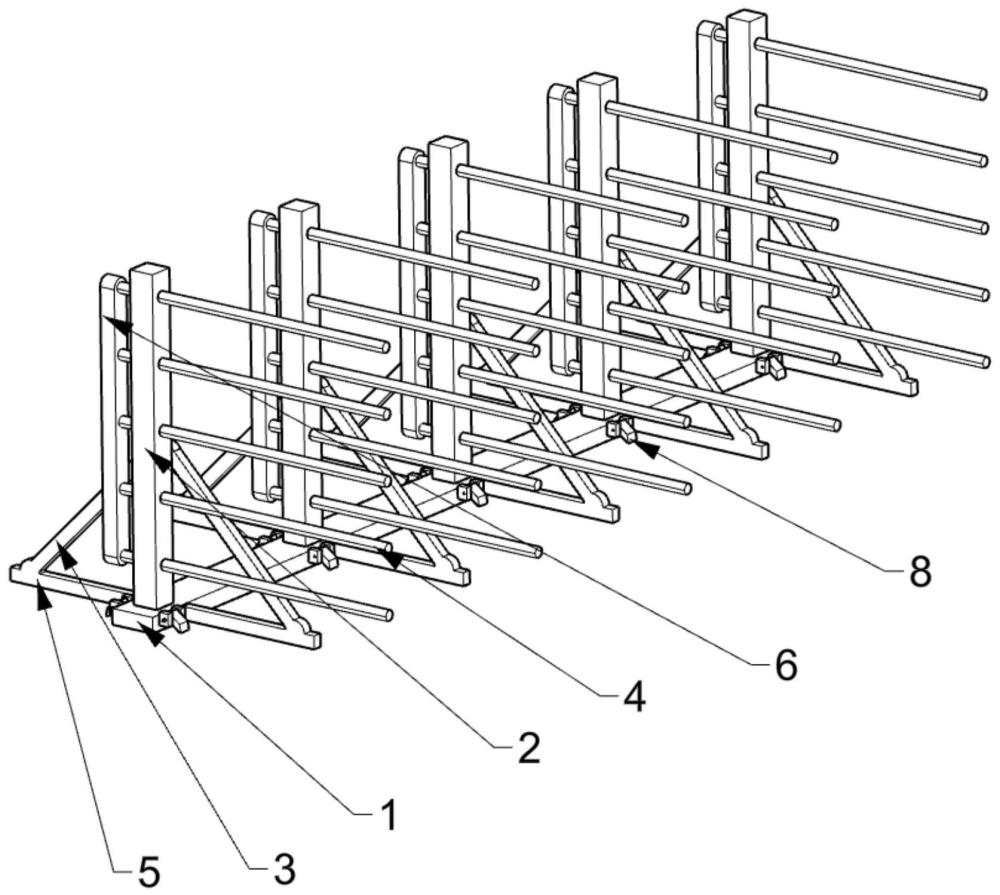

2、為了解決以上背景技術部分提到的技術問題，本申請的一些實施例提供了一種t梁骨架鋼筋綁扎輔助支架，包括：橫桿、豎桿、斜桿和支撐桿；所述豎桿設置多個，均設置在所述橫桿上，且多個所述豎桿均與所述橫桿垂直；所述斜桿的一端與所述豎桿連接，所述斜桿的另一端與地面抵接，所述斜桿用于防止所述橫桿和所述豎桿傾倒；所述支撐桿設置在豎桿上，每個所述豎桿上均設置多個所述支撐桿；多個所述支撐桿均可相對所述豎桿的長度方向改變位置。

3、進一步地，所述斜桿和所述橫桿之間設置連桿；所述連桿的一端與所述橫桿固定，所述連桿的另一端與所述斜桿固定。

4、進一步地，所述支撐桿與所述豎桿可拆卸連接，且所述支撐桿與所述豎桿形成多個可拆卸的連接位；在一個所述豎桿上的所述拆卸連接位的數量大于所述支撐桿的數量。

5、進一步地，所述支撐桿上設置插部，所述豎桿上設置多個插槽；所述插部插入至所述插槽中時，所述插部與所述插槽的內壁面抵緊。

6、進一步地，在與所述豎桿形成所述插槽的側面向背的一側設置推件；所述推件包括推桿和結合桿；所述推桿部分位于所述插槽中，所述結合桿用于將多個所述推桿連接為一個整體；對所述結合桿施加驅動外力，可使所述推桿將所述插部從所述插槽中推出。

7、進一步地，所述豎桿上設置連接板，所述連接板上形成有凸出部；所述凸出部上設置卡槽；所述支撐桿插入至所述卡槽中以使所述支撐桿與所述連接板固定；所述連接板上形成多個第一卡孔，所述豎桿上形成多個第二卡孔；在所述第一卡孔與所述第二卡孔位置匹配時，通過一第一卡桿插入至所述第一卡孔和第二卡孔將所述連接板與所述豎桿固定。

8、進一步地，所述橫桿的下方設置多個支撐腳，所述支撐腳的一端與所述橫桿連接另一端與地面抵接。

9、進一步地，支撐腳與橫桿轉動連接；所述支撐腳相對所述橫桿轉動至預設位置后，通過一卡位部件使所述支撐腳與所述橫桿固定。

10、進一步地，所述卡位部件包括第二卡桿以及開設在支撐腳上的多個第三卡孔和開設在橫桿上的第四卡孔；所述第二卡桿插入至所述第三卡孔和所述第四卡孔中，以使所述支撐腳與所述橫桿固定。

11、本申請的有益效果在于：提供了一種可以適用于不同尺寸要求的綁扎鋼筋體的t梁骨架鋼筋綁扎輔助支架。

技術特征：

1.一種t梁骨架鋼筋綁扎輔助支架，其特征在于，包括：

2.根據權利要求1所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

3.根據權利要求2所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

4.根據權利要求3所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

5.根據權利要求4所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

6.根據權利要求5所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

7.根據權利要求6所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

8.根據權利要求7所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

9.根據權利要求8所述的t梁骨架鋼筋綁扎輔助支架，其特征在于：

技術總結
本申請公開了一種T梁骨架鋼筋綁扎輔助支架，其屬于鋼筋綁扎輔助工具領域。包括：橫桿、豎桿、斜桿和支撐桿；所述豎桿設置多個，均設置在所述橫桿上，且多個所述豎桿均與所述橫桿垂直；所述斜桿的一端與所述豎桿連接，所述斜桿的另一端與地面抵接，所述斜桿用于防止所述橫桿和所述豎桿傾倒；所述支撐桿設置在豎桿上，每個所述豎桿上均設置多個所述支撐桿；多個所述支撐桿均可相對所述豎桿的長度方向改變位置。本申請的有益效果在于提供了一種可以適用于不同尺寸要求的綁扎鋼筋體的T梁骨架鋼筋綁扎輔助支架。

技術研發人員：翁明祥
受保護的技術使用者：杭州市交通工程集團有限公司
技術研發日：20240418
技術公布日：2025/4/28
