本技術涉及石材加工，更具體涉及一種可伸縮的石材鋸切設備防濺擋水裝置。

背景技術：

1、在石材的加工中，特別是切片，通常有兩種加工方法；一是干切，此方法粉塵非常大，對工作人員、機器都有一定的損害；所以，石材加工廠通常采用在水里面切割石材，即是將石材浸泡在水池中，刀具上下移動，以達到切斷的目的，或者在切割時進行噴水吸塵，但是這兩種工作情況下，切割時會將泥水快速揚起，切割時刀片前方會飛濺出大量泥水導致污染環境。

2、因此，亟需一種可伸縮的石材鋸切設備防濺擋水裝置。

技術實現思路

1、本實用新型需要解決的技術問題是提供一種可伸縮的石材鋸切設備防濺擋水裝置，以解決背景技術中的問題。

2、為解決上述技術問題，本實用新型所采取的技術方案如下。

3、一種可伸縮的石材鋸切設備防濺擋水裝置，包括水平設置的工作臺，工作臺上設置豎直設置的液壓伸縮桿；所述液壓伸縮桿的頂部連接有水平設置的工作臂，工作臂內設置驅動電機，驅動電機的輸出軸連接刀片；其特征在于：所述刀片的上部罩設有包裹在刀片邊緣的刀殼，刀殼內設置噴水機構和除塵機構，且刀殼通過連接桿與工作臂連接；所述刀片中心設置有水平設置、向前方延伸的安裝桿，安裝桿的下方安裝有罩設在刀片下部前半部分外部、可伸縮的風琴罩，且風琴罩與刀片間隔一段距離；所述風琴罩前邊緣的下角部設置有向上的弧形鉤，弧形鉤呈環形；所述安裝桿的前端設置有限位槽，限位槽內設置有呈l型、可水平滑動并鉤住弧形鉤的滑桿；所述噴水機構、除塵機構、液壓伸縮桿、驅動電機的受控端均連接plc控制器。

4、進一步優化技術方案，所述工作臺上設置有呈矩形的放置臺，放置臺內設置有用于容納廢渣和廢水的空腔，且放置臺上對應刀片的位置開設有切割口。

5、進一步優化技術方案，所述工作臺上設置有與空腔連通、用于排出切割廢渣和廢水的清理口。

6、進一步優化技術方案，所述風琴罩與安裝桿通過螺栓可拆卸連接。

7、進一步優化技術方案，所述限位槽上設置有用于防止脫鉤的鎖止槽。

8、由于采用了以上技術方案，本實用新型所取得技術進步如下。

9、本實用新型提供的一種可伸縮的石材鋸切設備防濺擋水裝置，通過在刀片的濺水側設置風琴罩，防止在切割時候泥水四處飛濺；通過設置弧形鉤和滑桿配合限位槽，對收起的風琴罩進行定位和收納。本實用新型具有結構簡單、使用方便、成本低，有利于切割現場環境衛生的優點。

技術特征：

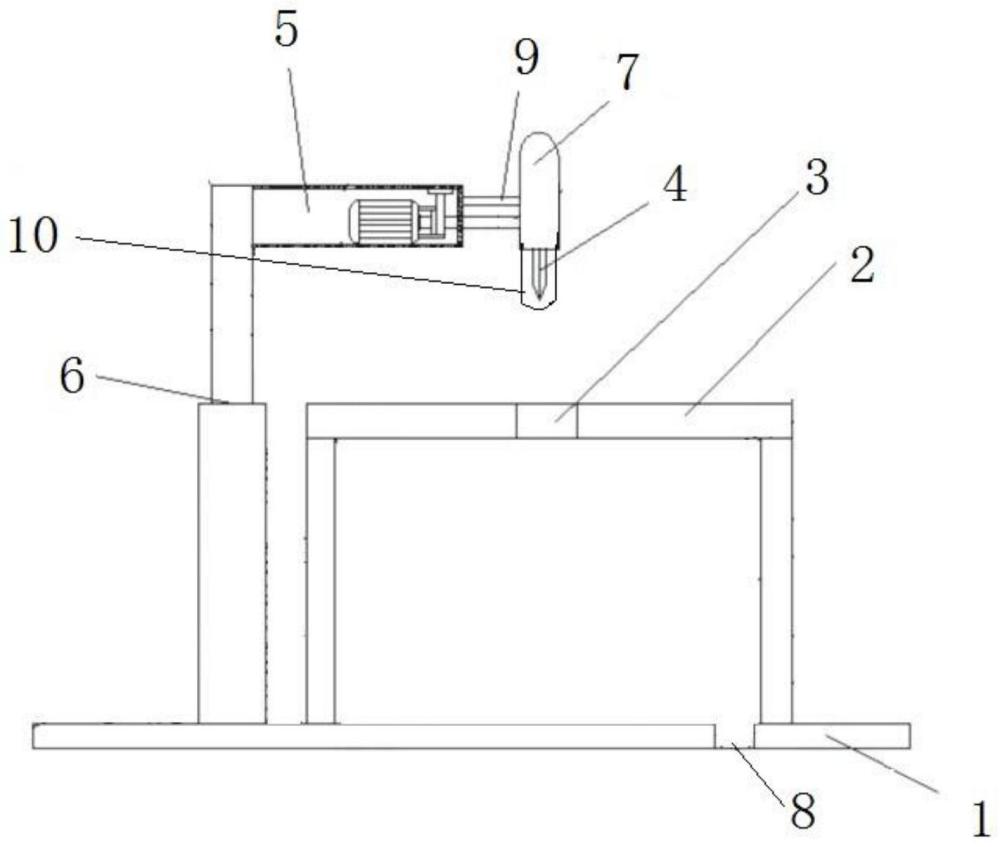

1.一種可伸縮的石材鋸切設備防濺擋水裝置，包括水平設置的工作臺(1)，工作臺(1)上設置豎直設置的液壓伸縮桿(6)；所述液壓伸縮桿(6)的頂部連接有水平設置的工作臂(5)，工作臂(5)內設置驅動電機，驅動電機的輸出軸連接刀片(4)；其特征在于：所述刀片(4)的上部罩設有包裹在刀片(4)邊緣的刀殼(7)，刀殼(7)內設置噴水機構和除塵機構，且刀殼通過連接桿與工作臂連接；所述刀片(4)中心設置有水平設置、向前方延伸的安裝桿(14)，安裝桿(14)的下方安裝有罩設在刀片(4)下部前半部分外部、可伸縮的風琴罩(10)，且風琴罩與刀片間隔一段距離；所述風琴罩(10)前邊緣的下角部設置有向上的弧形鉤(11)，弧形鉤(11)呈環形；所述安裝桿(14)的前端設置有限位槽(13)，限位槽(13)內設置有呈l型、可水平滑動并鉤住弧形鉤(11)的滑桿(12)；所述噴水機構、除塵機構、液壓伸縮桿(6)、驅動電機的受控端均連接plc控制器。

2.根據權利要求1所述的一種可伸縮的石材鋸切設備防濺擋水裝置，其特征在于：所述工作臺(1)上設置有呈矩形的放置臺(2)，放置臺(2)內設置有用于容納廢渣和廢水的空腔，且放置臺(2)上對應刀片(4)的位置開設有切割口(3)。

3.根據權利要求2所述的一種可伸縮的石材鋸切設備防濺擋水裝置，其特征在于：所述工作臺(1)上設置有與空腔連通、用于排出切割廢渣和廢水的清理口(8)。

4.根據權利要求1所述的一種可伸縮的石材鋸切設備防濺擋水裝置，其特征在于：所述風琴罩(10)與安裝桿通過螺栓可拆卸連接。

5.根據權利要求1所述的一種可伸縮的石材鋸切設備防濺擋水裝置，其特征在于：所述限位槽(13)上設置有用于防止脫鉤的鎖止槽。

技術總結
本技術公開了一種可伸縮的石材鋸切設備防濺擋水裝置，包括水平設置的工作臺，工作臺上設置液壓伸縮桿；液壓伸縮桿的頂部連接有工作臂，工作臂內設置驅動電機，驅動電機的輸出軸連接刀片；刀片的上部罩設有刀殼，刀片中心設置有安裝桿，安裝桿的下方安裝有風琴罩，且風琴罩與刀片間隔一段距離；風琴罩前邊緣的下角部設置有向上的弧形鉤，弧形鉤呈環形；安裝桿的前端設置有限位槽，限位槽內設置有滑桿；噴水機構、除塵機構、液壓伸縮桿、驅動電機的受控端均連接PLC控制器。本技術具有結構簡單、使用方便、成本低，有利于切割現場環境衛生的優點。

技術研發人員：丁可,解鵬,校貝貝,習金盼,仇曉瑋,祁玉玲,趙博深,田占超,張振平,張浩宇,李鵬飛
受保護的技術使用者：河北省機械科學研究設計院有限公司
技術研發日：20240417
技術公布日：2025/4/28
