本技術屬于室內裝飾，具體涉及一種室內裝潢標注工具。

背景技術：

1、內裝飾是滿足人們的社會活動和生活需要，合理地組織和塑造具有美感而又舒適、方便的室內環境的一種綜合性藝術，是環境藝術的一個門類，又稱室內設計，通過對墻體表面的加工，提高觀賞性，在裝飾時為了保證精準度會在墻體表面進行標注。

2、常規的墻體標注通過墨斗進行，將浸染墨汁的線繩拉出置于墻體表面，并拉扯蹦彈的方式在墻體表面畫出直線，以便于施工，傳統的墨斗會將想愛線繩纏繞輥軸上，通過轉動輥軸實現收線，但是無論時收線還是防線，線繩均可自由的在輥軸表面纏繞，在收線時如果反向轉動或轉動時發生回轉現象，均可能會導致內部線繩發生錯亂打結，影響使用。

技術實現思路

1、針對現有技術中存在的問題，本實用新型的目的在于提供一種室內裝潢標注工具，它可以實現，對繞線輪旋轉方向的限位，使得在放線或收線時只能進行單一方向的轉動，繼而防止操作失誤出線內部線繩打結現象。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種室內裝潢標注工具，包括殼體，所述殼體一端設置有墨桶，所述墨桶頂部旋合密封有密封蓋，所述殼體內部通過軸承安裝有繞線輪，所述繞線輪表面纏繞有標注繩，所述墨桶內部設置有浸墨海綿，所述標注繩貫穿浸墨海綿，所述標注繩端部連接有擋片，所述擋片置于墨桶外側，所述殼體和墨桶之間通過軸承對稱設置有導向輥，所述標注繩貫穿兩個所述導向輥之間，所述繞線輪前側中心設置有延伸軸，所述延伸軸端部設置有旋轉柄，所述旋轉柄置于殼體前側，所述延伸軸表面設置有齒輪，所述殼體前側內壁開設有限位槽，所述限位槽內側滑動安裝有滑板，所述滑板表面開設有通槽，所述齒輪置于通槽內側，所述通槽兩側內壁均開設有安裝孔，所述安裝孔內側滑動貫穿有楔形塊，所述楔形塊與齒輪相對應，所述安裝孔內部設置有彈簧a，所述彈簧a一端與楔形塊端部表面相接觸。

4、進一步的，所述殼體前側表面開設有滑槽，所述滑槽內部兩端均對稱開設有定位槽。

5、進一步的，所述滑板背離墨桶的一端設置有凸塊，所述凸塊前側滑動安裝有控制栓，所述控制栓貫穿滑槽。

6、進一步的，所述凸塊內部設置有彈簧b，所述彈簧b一端與控制栓端部表面相接觸。

7、進一步的，所述控制栓表面設置有固定片，所述固定片置于殼體內部前側，所述固定片前側表面對稱設置有定位凸點，所述定位凸點與定位槽內部尺寸相適配。

8、進一步的，所述殼體背離墨桶的一端設置有掛環。

9、與現有技術相比，本實用新型的有益效果是：在繞線輪一端設置有齒輪，通過與不同方向的楔形塊配合，以控制繞線輪只能進行單一方向的轉動，繼而防止在收線時因為轉錯方向或翻轉導致內部線繩錯亂打結，保證收線防線的流暢性。

技術特征：

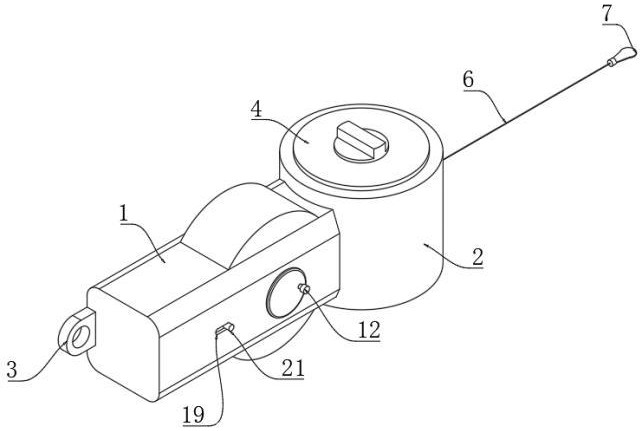

1.一種室內裝潢標注工具，包括殼體（1），所述殼體（1）一端設置有墨桶（2），其特征在于：所述墨桶（2）頂部旋合密封有密封蓋（4），所述殼體（1）內部通過軸承安裝有繞線輪（5），所述繞線輪（5）表面纏繞有標注繩（6），所述墨桶（2）內部設置有浸墨海綿（8），所述標注繩（6）貫穿浸墨海綿（8），所述標注繩（6）端部連接有擋片（7），所述擋片（7）置于墨桶（2）外側，所述殼體（1）和墨桶（2）之間通過軸承對稱設置有導向輥（9），所述標注繩（6）貫穿兩個所述導向輥（9）之間，所述繞線輪（5）前側中心設置有延伸軸（10），所述延伸軸（10）端部設置有旋轉柄（12），所述旋轉柄（12）置于殼體（1）前側，所述延伸軸（10）表面設置有齒輪（11），所述殼體（1）前側內壁開設有限位槽（13），所述限位槽（13）內側滑動安裝有滑板（14），所述滑板（14）表面開設有通槽（15），所述齒輪（11）置于通槽（15）內側，所述通槽（15）兩側內壁均開設有安裝孔（16），所述安裝孔（16）內側滑動貫穿有楔形塊（17），所述楔形塊（17）與齒輪（11）相對應，所述安裝孔（16）內部設置有彈簧a（18），所述彈簧a（18）一端與楔形塊（17）端部表面相接觸。

2.根據權利要求1所述的一種室內裝潢標注工具，其特征在于：所述殼體（1）前側表面開設有滑槽（19），所述滑槽（19）內部兩端均對稱開設有定位槽（191）。

3.根據權利要求2所述的一種室內裝潢標注工具，其特征在于：所述滑板（14）背離墨桶（2）的一端設置有凸塊（20），所述凸塊（20）前側滑動安裝有控制栓（21），所述控制栓（21）貫穿滑槽（19）。

4.根據權利要求3所述的一種室內裝潢標注工具，其特征在于：所述凸塊（20）內部設置有彈簧b（22），所述彈簧b（22）一端與控制栓（21）端部表面相接觸。

5.根據權利要求4所述的一種室內裝潢標注工具，其特征在于：所述控制栓（21）表面設置有固定片（23），所述固定片（23）置于殼體（1）內部前側，所述固定片（23）前側表面對稱設置有定位凸點（24），所述定位凸點（24）與定位槽（191）內部尺寸相適配。

6.根據權利要求1所述的一種室內裝潢標注工具，其特征在于：所述殼體（1）背離墨桶（2）的一端設置有掛環（3）。

技術總結
本技術屬于室內裝飾技術領域，具體涉及一種室內裝潢標注工具，包括殼體，殼體一端設置有墨桶，墨桶頂部旋合密封有密封蓋，所述殼體內部通過軸承安裝有繞線輪，繞線輪表面纏繞有標注繩，墨桶內部設置有浸墨海綿，標注繩貫穿浸墨海綿，標注繩端部連接有擋片，擋片置于墨桶外側，殼體和墨桶之間通過軸承對稱設置有導向輥，標注繩貫穿兩個所述導向輥之間，繞線輪前側中心設置有延伸軸，延伸軸端部設置有旋轉柄，旋轉柄置于殼體前側，在繞線輪一端設置有齒輪，通過與不同方向的楔形塊配合，以控制繞線輪只能進行單一方向的轉動，繼而防止在收線時因為轉錯方向或翻轉導致內部線繩錯亂打結，保證收線防線的流暢性。
