本技術涉及中空玻璃加工，具體涉及一種中空玻璃封膠機構。

背景技術：

1、中空玻璃是由兩層或多層平板玻璃構成，四周用高強高氣密性復合粘結劑，將兩片或多片玻璃與密封條、玻璃條粘接、密封。中間充入干燥氣體，框內充以干燥劑，以保證玻璃片間空氣的干燥度?？梢愿鶕筮x用各種不同性能的玻璃原片，如無色透明浮法玻璃壓花玻璃、吸熱玻璃、熱反射玻璃、夾絲玻璃、鋼化玻璃等與邊框(鋁框架或玻璃條等)，經膠結、焊接或熔接而制成，而現有的中空玻璃封膠機構在對玻璃板進行封膠時，每對玻璃板的一端進行封膠后都要工作人員手動配合帶滑輪的推車轉動玻璃板，對玻璃板的另一端進行封膠，增加了工作人員的勞動量，降低了工作效率，因此，亟需設計一種中空玻璃封膠機構以解決上述問題，顯得尤為重要。

技術實現思路

1、本實用新型的目的在于提供一種中空玻璃封膠機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種中空玻璃封膠機構，包括底座，所述底座頂部一端安裝有封膠機主體，所述底座上安裝有夾持調節機構，所述夾持調節機構包括夾持組件、角度調節組件和推拉組件，所述推拉組件包括第一電機，所述底座內部開設有安裝槽，所述第一電機安裝于安裝槽內側一端，所述第一電機的驅動端安裝有第一螺紋桿，所述第一螺紋桿與安裝槽側壁轉動連接，所述第一螺紋桿外側螺紋連接有第一移動座。

4、作為本實用新型優選的方案，所述角度調節組件包括第二電機，所述第二電機安裝于第一移動座頂部，所述第二電機驅動端安裝有頂板，所述頂板頂部安裝有第三電機，所述第三電機的驅動端安裝有第二螺紋桿，所述第二螺紋桿外側螺紋連接有第二移動座，所述底座頂端開設有第一移動槽，所述底座頂端位于第一移動槽的一側開設有第二移動槽，所述底座頂部第二移動槽兩端靠近第一移動槽的一側均開設有第三移動槽，所述第一移動槽、第二移動槽和第三移動槽均與安裝槽內部連通。

5、作為本實用新型優選的方案，所述第二移動槽的截面呈弧形，所述第二移動座與第一移動槽、第二移動槽以及第三移動槽均為滑動連接。

6、作為本實用新型優選的方案，所述夾持組件包括定位板，所述定位板安裝于第二移動座頂部一側，所述定位板一側安裝有托板，所述托板頂面與底座頂面齊平，所述定位板內部嵌入安裝有固定筒，所述固定筒內部開設有活動槽，所述活動槽內側轉動連接有第三螺紋桿，所述第三螺紋桿外側螺紋連接有活動塊，所述活動塊一側安裝有壓板，所述固定筒頂端安裝有驅動馬達，所述驅動馬達的驅動端延伸至活動槽內側與第三螺紋桿固定連接。

7、作為本實用新型優選的方案，所述底座底部拐角處均安裝有萬向輪，所述萬向輪為可鎖緊式萬向輪。

8、作為本實用新型優選的方案，所述底座一側安裝有推拉扶手。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型中，通過將矩形玻璃板邊長較短的一端搭放于托板上，此時夾持組件為于第二移動槽中心處，利用夾持組件夾持住玻璃后即可配合推拉組件將另一側短邊靠近封膠機本體進行封膠，操作完成后再將玻璃板拖回，然后啟動第二電機帶動第三電機進行旋轉配合第二移動座，使得玻璃板被拽動至橫向，夾持組件松開玻璃板，復位至第二移動槽中心處后，啟動第一電機配合第一螺紋桿和第二移動座讓夾持組件向前移動靠近玻璃板后重新夾持，并繼續向前移動將邊緣處靠近封膠機本體進行封膠操作，循環以上操作即可將四面都進行封膠，無需工作人員手動掰轉，減輕了工作人員的勞動量，提高了工作效率。

11、2、本實用新型中，通過啟動驅動馬達帶動第三螺紋桿旋轉，配合活動塊和活動槽帶動壓板下移便可夾持住玻璃板，握住推拉扶手配合底座拐角處的萬向輪即可根據實際需求對裝置整體進行推拉。

技術特征：

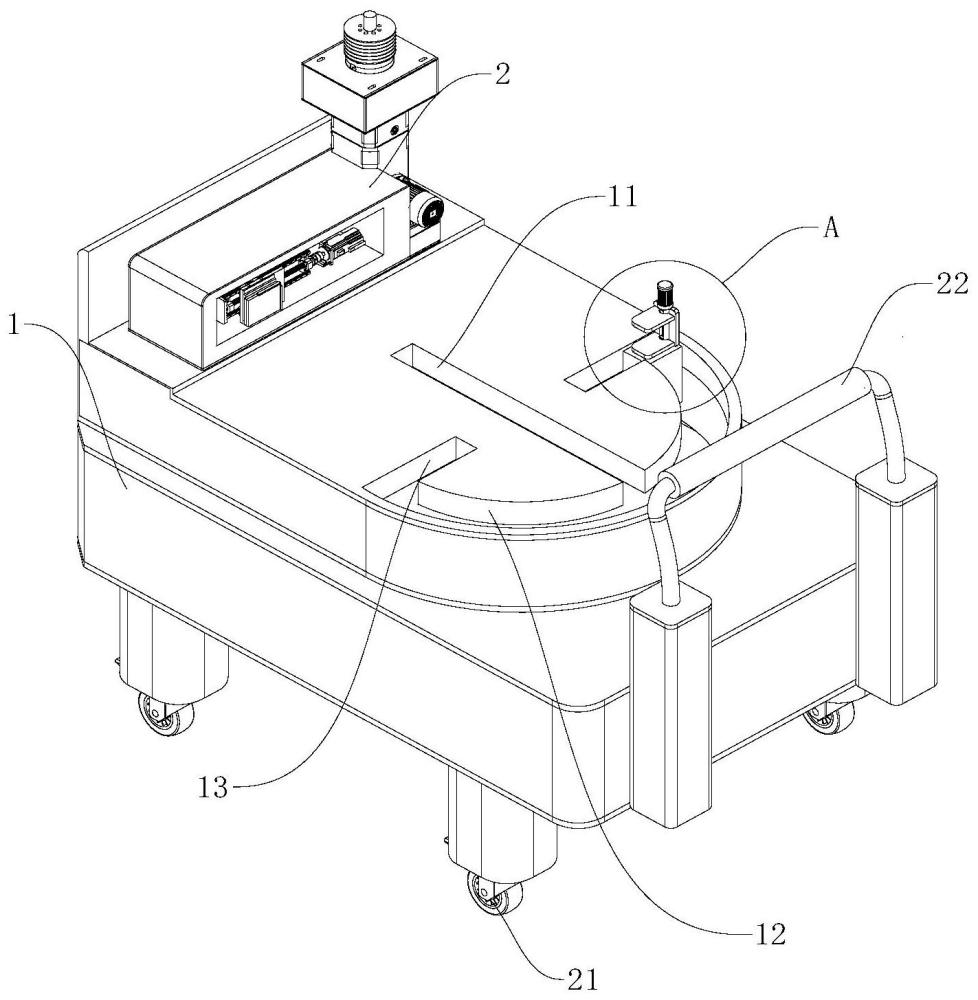

1.一種中空玻璃封膠機構，包括底座(1)，其特征在于：所述底座(1)頂部一端安裝有封膠機主體(2)，所述底座(1)上安裝有夾持調節機構，所述夾持調節機構包括夾持組件、角度調節組件和推拉組件，所述推拉組件包括第一電機(3)，所述底座(1)內部開設有安裝槽(5)，所述第一電機(3)安裝于安裝槽(5)內側一端，所述第一電機(3)的驅動端安裝有第一螺紋桿(4)，所述第一螺紋桿(4)與安裝槽(5)側壁轉動連接，所述第一螺紋桿(4)外側螺紋連接有第一移動座(6)。

2.根據權利要求1所述的一種中空玻璃封膠機構，其特征在于：所述角度調節組件包括第二電機(7)，所述第二電機(7)安裝于第一移動座(6)頂部，所述第二電機(7)驅動端安裝有頂板，所述頂板頂部安裝有第三電機(8)，所述第三電機(8)的驅動端安裝有第二螺紋桿(9)，所述第二螺紋桿(9)外側螺紋連接有第二移動座(10)，所述底座(1)頂端開設有第一移動槽(11)，所述底座(1)頂端位于第一移動槽(11)的一側開設有第二移動槽(12)，所述底座(1)頂部第二移動槽(12)兩端靠近第一移動槽(11)的一側均開設有第三移動槽(13)，所述第一移動槽(11)、第二移動槽(12)和第三移動槽(13)均與安裝槽(5)內部連通。

3.根據權利要求2所述的一種中空玻璃封膠機構，其特征在于：所述第二移動槽(12)的截面呈弧形，所述第二移動座(10)與第一移動槽(11)、第二移動槽(12)以及第三移動槽(13)均為滑動連接。

4.根據權利要求2所述的一種中空玻璃封膠機構，其特征在于：所述夾持組件包括定位板(14)，所述定位板(14)安裝于第二移動座(10)頂部一側，所述定位板(14)一側安裝有托板(15)，所述托板(15)頂面與底座(1)頂面齊平，所述定位板(14)內部嵌入安裝有固定筒(16)，所述固定筒(16)內部開設有活動槽(17)，所述活動槽(17)內側轉動連接有第三螺紋桿(18)，所述第三螺紋桿(18)外側螺紋連接有活動塊，所述活動塊一側安裝有壓板(19)，所述固定筒(16)頂端安裝有驅動馬達(20)，所述驅動馬達(20)的驅動端延伸至活動槽(17)內側與第三螺紋桿(18)固定連接。

5.根據權利要求1所述的一種中空玻璃封膠機構，其特征在于：所述底座(1)底部拐角處均安裝有萬向輪(21)，所述萬向輪(21)為可鎖緊式萬向輪。

6.根據權利要求1所述的一種中空玻璃封膠機構，其特征在于：所述底座(1)一側安裝有推拉扶手(22)。

技術總結
本技術涉及中空玻璃加工技術領域，具體涉及一種中空玻璃封膠機構，包括底座，所述底座頂部一端安裝有封膠機主體，所述底座上安裝有夾持調節機構，所述夾持調節機構包括夾持組件、角度調節組件和推拉組件，所述推拉組件包括第一電機，所述底座內部開設有安裝槽，所述第一電機安裝于安裝槽內側一端，所述第一電機的驅動端安裝有第一螺紋桿，所述第一螺紋桿與安裝槽側壁轉動連接，所述第一螺紋桿外側螺紋連接有第一移動座；本技術無需工作人員手動掰轉，減輕了工作人員的勞動量，提高了工作效率。

技術研發人員：張效輝,高靜嫻,盧立華
受保護的技術使用者：青島愛達玻璃有限公司
技術研發日：20240428
技術公布日：2025/3/20
