本技術涉及建筑保溫結構，具體涉及一種建筑外墻的保溫結構。

背景技術：

1、建筑保溫是減少建筑物室內熱量向室外散發的措施，對創造適宜的室內熱環境和節約能源有重要作用。建筑保溫主要從建筑外圍護結構上采取措施，同時減少建筑物室內熱量向室外散發的措施，對創造適宜的室內熱環境和節約能源有重要作用。建筑保溫主要從建筑外圍護結構上采取措施，同時還要從房間朝向、單體建筑的平面和體型設計，以及建筑群的總體布置等方面加以綜合考慮。

2、公開號為cn210622173u的實用新型公開了一種節能建筑外墻保溫板的無損式安裝結構，包括左側三角墊板以及右側三角墊板，左側三角墊板的左側表面粘接有左側三角夾板，所述右側三角墊板的右側表面粘接有右側三角夾板，所述左側三角墊板與右側三角墊板互相靠近一側的上下兩端均固定連接有第一固定板，兩個所述第一固定板互相靠近一側的中央均固定連接有彈簧，兩個所述第一固定板互相靠近的一側分別固定連接有內連接筒和第一連接筒，通過設置左側三角墊板以及右側三角墊板，使得保溫板在安裝時，裝置不會對保溫板造成損傷，保證了保溫板的整體性，從而保證了保溫板保溫性能的完整。

3、其中，此裝置結構復雜，安裝繁瑣，不具有更好的穩定效果，同時安裝結構不能適應不同規格的保溫板的安裝需求。

技術實現思路

1、本實用新型的目的在于提供一種建筑外墻的保溫結構，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種建筑外墻的保溫結構，包括固定組件、豎向限位桿、橫向限位桿和保溫板體，所述豎向限位桿和橫向限位桿分別用于固定所述保溫板體的左右和上下邊側，所述固定組件用于將所述豎向限位桿和橫向限位桿的端部進行固定限位。

4、所述豎向限位桿包括固定底桿、固定底桿頂部固定連接的內置桿、延伸固定桿和延伸固定桿底端開設有用于承接內置桿的內置槽，所述延伸固定桿的正面開設有螺紋孔，所述螺紋孔的內壁螺紋連接有限位螺紋釘，所述內置桿的正面開設有用于承接所述限位螺紋釘的定位孔。

5、所述延伸固定桿的頂部開設有伸縮槽，所述伸縮槽的內壁滑動連接有伸縮限位塊，所述伸縮限位塊的底端固定連接有用于對其進行復位的復位彈簧，所述固定組件包括封閉罩，所述封閉罩的邊側開設有用于承接限位所述伸縮限位塊的限位安裝槽。

6、本實用新型技術方案的進一步改進在于：所述復位彈簧遠離所述伸縮限位塊的底端與所述伸縮槽的內壁底部固定連接。

7、本實用新型技術方案的進一步改進在于：所述固定底桿的底端與所述延伸固定桿的頂端同樣設置有所述伸縮限位塊，所述豎向限位桿和橫向限位桿的結構相同。

8、本實用新型技術方案的進一步改進在于：所述限位安裝槽的內壁與所述伸縮限位塊的頂端外壁插接。

9、本實用新型技術方案的進一步改進在于：所述限位安裝槽的內壁中心處插接有安裝座，所述安裝座靠近所述封閉罩的一側中心處開設有輔助加固孔，所述封閉罩的正面中心處螺紋連接有用于對其進行固定的固定螺栓。

10、本實用新型技術方案的進一步改進在于：所述固定螺栓的尾端與所述輔助加固孔的內壁螺紋連接。

11、本實用新型技術方案的進一步改進在于：所述內置桿的外壁與所述內置槽的內壁插接。

12、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

13、1、本實用新型提供一種建筑外墻的保溫結構，利用固定底桿、延伸固定桿、內置桿、內置槽和限位螺紋釘的配合使用，使得豎向限位桿或橫向限位桿能夠按需根據保溫板體的使用規格，對自身長度進行改變，進行適配工作，進而提升了裝置整體的實用性。

14、2、本實用新型提供一種建筑外墻的保溫結構，利用固定組件、豎向限位桿、橫向限位桿、伸縮限位塊和復位彈簧的配合使用，使得保溫板體能夠在建筑外墻快速完成固定工作，同時保證各組保溫板體之間的縫隙的密封性，以及整體結構的穩定性。

技術特征：

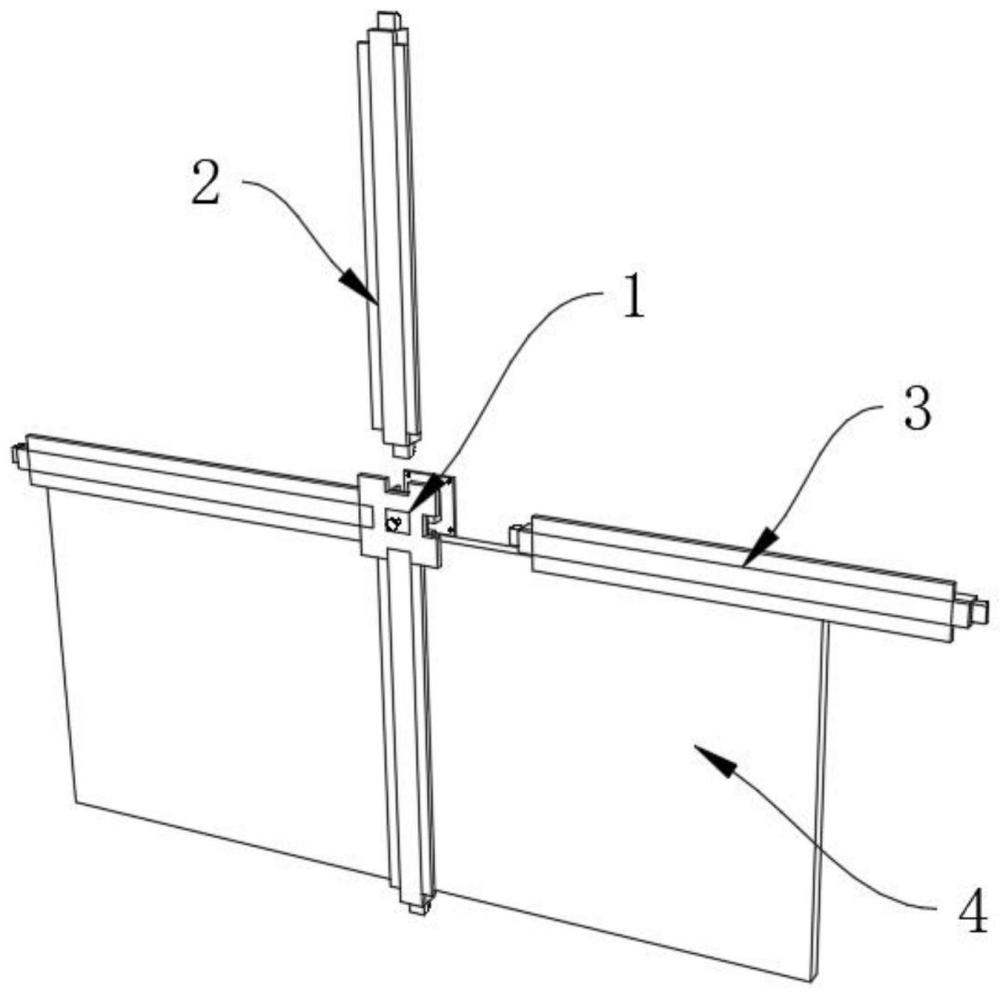

1.一種建筑外墻的保溫結構，包括固定組件(1)、豎向限位桿(2)、橫向限位桿(3)和保溫板體(4)，其特征在于：所述豎向限位桿(2)和橫向限位桿(3)分別用于固定所述保溫板體(4)的左右和上下邊側，所述固定組件(1)用于將所述豎向限位桿(2)和橫向限位桿(3)的端部進行固定限位；

2.根據權利要求1所述的一種建筑外墻的保溫結構，其特征在于：所述復位彈簧(13)遠離所述伸縮限位塊(11)的底端與所述伸縮槽(12)的內壁底部固定連接。

3.根據權利要求1所述的一種建筑外墻的保溫結構，其特征在于：所述固定底桿(5)的底端與所述延伸固定桿(6)的頂端同樣設置有所述伸縮限位塊(11)，所述豎向限位桿(2)和橫向限位桿(3)的結構相同。

4.根據權利要求1所述的一種建筑外墻的保溫結構，其特征在于：所述限位安裝槽(17)的內壁與所述伸縮限位塊(11)的頂端外壁插接。

5.根據權利要求1所述的一種建筑外墻的保溫結構，其特征在于：所述限位安裝槽(17)的內壁中心處插接有安裝座(15)，所述安裝座(15)靠近所述封閉罩(16)的一側中心處開設有輔助加固孔，所述封閉罩(16)的正面中心處螺紋連接有用于對其進行固定的固定螺栓(18)。

6.根據權利要求5所述的一種建筑外墻的保溫結構，其特征在于：所述固定螺栓(18)的尾端與所述輔助加固孔的內壁螺紋連接。

7.根據權利要求1所述的一種建筑外墻的保溫結構，其特征在于：所述內置桿(7)的外壁與所述內置槽(14)的內壁插接。

技術總結
本技術公開了一種建筑外墻的保溫結構，涉及建筑保溫結構技術領域，包括固定組件、豎向限位桿、橫向限位桿和保溫板體，所述豎向限位桿和橫向限位桿分別用于固定所述保溫板體的左右和上下邊側。本技術通過利用固定底桿、延伸固定桿、內置桿、內置槽和限位螺紋釘的配合使用，使得豎向限位桿或橫向限位桿能夠按需根據保溫板體的使用規格，對自身長度進行改變，進行適配工作，進而提升了裝置整體的實用性，利用固定組件、豎向限位桿、橫向限位桿、伸縮限位塊和復位彈簧的配合使用，使得保溫板體能夠在建筑外墻快速完成固定工作，同時保證各組保溫板體之間的縫隙的密封性，以及整體結構的穩定性。

技術研發人員：王德軍
受保護的技術使用者：四川曙安建設工程有限公司
技術研發日：20240429
技術公布日：2025/4/28
