本技術涉及房屋建設用安全網。

背景技術：

1、安全網是進行房屋建設時，在其下或其側設置的起保護作用的裝置，以防因人或物件墜落而造成事故，安全網一般由網體、邊繩、系繩和筋繩構成，網體由網繩編結而成，具有菱形或方形的網目。

2、現有的房屋建設用安全網，如公開號為cn217602052u的實用新型專利公開的一種房屋建設用安全網，雖然具有可根據高腳架金屬桿的方向來調節使用的優點，但此安裝柱中的安全網，不使用時不方便進行收卷調節，從而使得安全網在不使用時容易存在積灰或碰撞損壞的問題，為此，我們提出一種房屋建設用安全網，以解決該技術問題。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種能實現安全網的快捷收納，從而避免在不使用時其出現臟污或碰撞破損的房屋建設用安全網。

2、上述目的是這樣實現的：它包括左右設置的兩個固定架，兩個固定架的上端內部都設有安裝腔，兩個固定架之間設有卷軸，卷軸的左端和右端分別伸入到兩個固定架上端的安裝腔內，卷軸與兩個固定架轉動連接，安全網纏繞在卷軸上，安全網的下端固定有滑桿；

3、兩個固定架在相對應的一面上都設有軸向的滑槽，滑槽的頂部和底部都固定有磁鐵塊，安全網下端的滑桿的左端和右端分別置于兩個固定架的滑槽內；位于兩個固定架滑槽內的滑桿的左端和右端都固定有鐵塊。

4、在一個固定架的安裝腔內設卷軸傳動機構，卷軸傳動機構包括主動錐齒輪和從動錐齒輪，主動錐齒輪和從動錐齒輪嚙合，其中從動錐齒輪固定在位于安裝腔內的卷軸的端部，主動軸從固定架的外面伸入到固定架的安裝腔內，主動軸與固定架轉動連接，主動錐齒輪固定在位于安裝腔內的主動軸的內端，旋轉把固定在位于固定架外側的主動軸的外端部。

5、在每個固定架的上端面都固定有向上延伸的連接柱，連接柱上設有螺紋孔；在每個固定架的下端面都設有向固定架內部凹進的連接槽，所述的連接槽與連接柱的規格尺寸相適應，固定架上設有與連接槽相連通的螺紋孔，固定架上的螺紋孔與連接柱上的螺紋孔位置相對應。

6、本實用新型的優點是：纏繞至卷軸上的安全網，可在使用后通過旋轉把的旋轉傳動卷軸旋轉對安全網進行收卷，實現了安全網的快捷收納，從而避免其處于外固定架中出現臟污或碰撞破損的問題，且安全網張開與收卷后，其底部的滑桿均可通過滑槽內頂部和底部磁塊的吸附，確保安全網張開與收卷后的穩定性。

7、固定架上下端設置的連接柱和連接槽，以及連接柱和連接槽之間固定安裝的螺絲，也可使得外固定架整體進行快速的拼裝，并確保拼裝后連接的強度和穩固性。

技術特征：

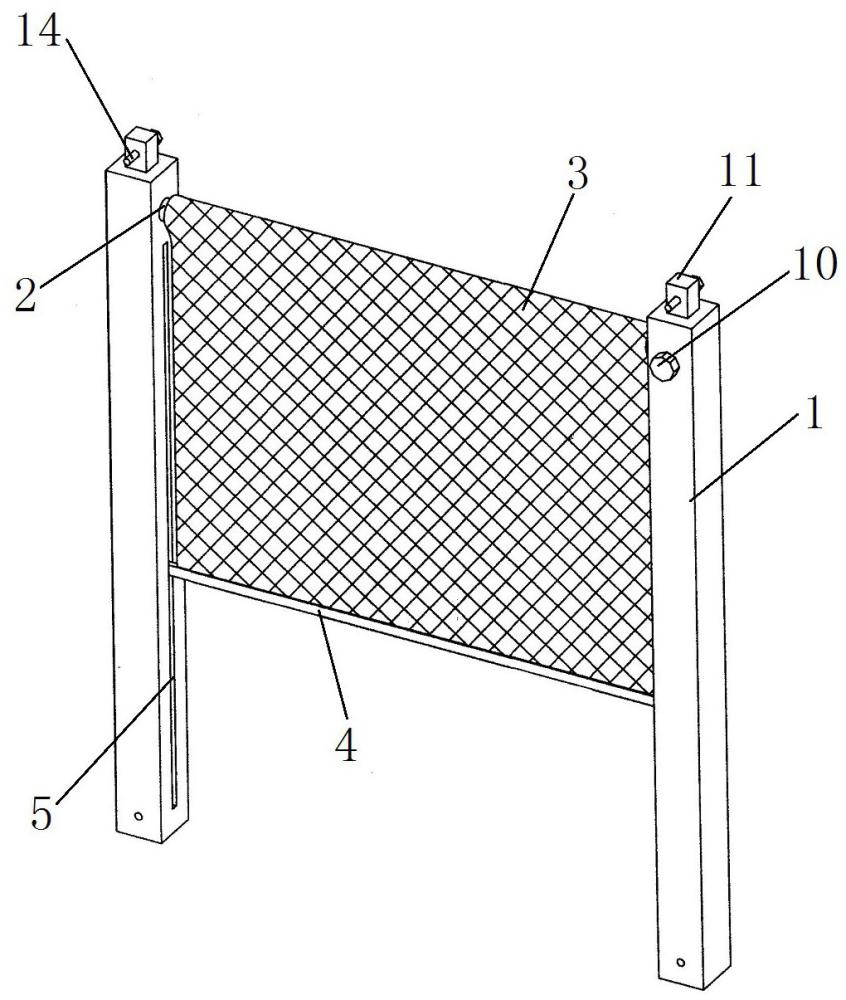

1.一種房屋建設用安全網，包括左右設置的兩個固定架（1），兩個固定架的上端內部都設有安裝腔，兩個固定架之間設有卷軸（2），卷軸的左端和右端分別伸入到兩個固定架上端的安裝腔內，卷軸與兩個固定架轉動連接，安全網（3）纏繞在卷軸上，安全網的下端固定有滑桿（4）；其特征是：

2.按照權利要求1所述的房屋建設用安全網，其特征是：在每個固定架的上端面都固定有向上延伸的連接柱（11），連接柱上設有螺紋孔（12）；在每個固定架的下端面都設有向固定架內部凹進的連接槽（13），所述的連接槽與連接柱的規格尺寸相適應，固定架上設有與連接槽相連通的螺紋孔，固定架上的螺紋孔與連接柱上的螺紋孔位置相對應。

技術總結
一種房屋建設用安全網涉及房屋建設用安全網。主要是為解決現有的房屋建設用安全網不方便收卷的問題而設計的。它包括兩個固定架，固定架上端內部有安裝腔，兩個固定架之間有卷軸，安全網纏繞在卷軸上，安全網的下端有滑桿；兩個固定架上都有滑槽，滑槽的頂部和底部都有磁鐵塊，滑桿左端和右端分別置于兩個滑槽內；滑桿的左端和右端都有鐵塊。在一個固定架的安裝腔內設卷軸傳動機構，卷軸傳動機構包括嚙合的主動錐齒輪和從動錐齒輪，從動錐齒輪固定在卷軸端部，主動軸伸入到固定架的安裝腔內，主動軸與固定架轉動連接，主動錐齒輪固定在主動軸的內端，旋轉把固定在主動軸的外端部。優點是實現了安全網的快捷收納。

技術研發人員：呂洪丹,呂永歡,趙岳,林樹寬,曹潤程,宋凱,高麗
受保護的技術使用者：中鐵十九局集團第一工程有限公司
技術研發日：20240422
技術公布日：2025/4/28
