本技術屬于拼裝式墻體，尤其涉及一種拼裝式墻體結構。

背景技術：

1、拼裝式墻體是一種由預制構件組裝而成的建筑墻體，這些預制構件在工廠預先制作完成，然后在施工現場進行拼裝，形成完整的墻體。

2、例如公開號為cn214994954u的中國專利，公開了一種拼裝式墻體結構，包括第一墻體、第二墻體、連接處和卡接機構，通過設置了卡接機構在第一墻體和第二墻體背端，卡板在限位框內部中移動，夾板可自動向下移動與卡板頂端面相互擠壓接觸，并使卡板固定在限位框內部中，即可對卡板起到自動夾緊效果避免人工二次施加對卡板的夾緊，提高拼裝效率和整體的穩定性；通過設置了輔助組件在限位框內部中，卡板通過擋板處的間隙向外端移動，并可降低人力對第一墻體和第二墻體的拆卸。

3、上述專利存在以下問題：

4、該專利在使用時存在著一些缺點，如：為了增強建筑的視覺效果，需要將墻體傾斜設置，上述墻體不能傾斜，導致使用范圍較低，同時上述裝置長時間在外界，表面容易堆積有灰塵，上述裝置不能對裝置表面進行清理，灰塵堆積過多可能會影響視覺效果。鑒于此，我們提出一種拼裝式墻體結構。

技術實現思路

1、本實用新型的目的在于提供一種拼裝式墻體結構，以解決上述背景技術中提出的問題。

2、有鑒于此，本實用新型提供一種拼裝式墻體結構，包括：

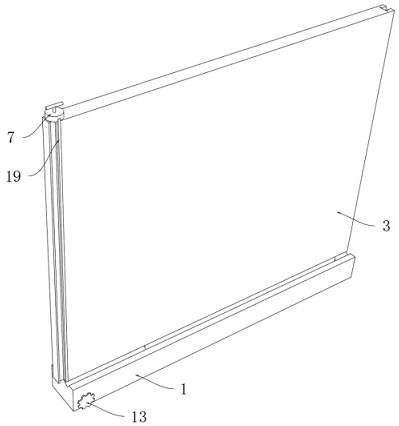

3、底座，所述底座內轉動安裝有轉動塊，所述轉動塊的頂部貫穿底座并延伸至外界，且轉動塊的頂部固定安裝有拼裝墻體，所述底座內且位于轉動塊的一端開設有動力腔，所述轉動塊的一端貫穿底座并延伸至動力腔內，且轉動塊的一端固定安裝有錐齒輪一，所述動力腔內且位于錐齒輪一的一側轉動安裝有錐齒輪二，所述錐齒輪二與錐齒輪一嚙合；

4、驅動組件，所述驅動組件位于底座內，并用于驅動錐齒輪二進行轉動；

5、滑動盤，所述滑動盤滑動安裝在拼裝墻體的頂部，且滑動盤內開設有滑動腔，所述滑動腔內對稱滑動安裝有清理桿，兩個所述清理桿互相遠離的一端均貫穿滑動腔并延伸至外界，兩個所述清理桿的上端均固定安裝有與滑動腔內壁固定的彈簧；

6、動力組件，所述動力組件位于滑動腔內，并用于驅動兩個清理桿在滑動腔內滑動。

7、在本技術方案中，當需要調整拼裝墻體的角度時，通過設置的驅動組件，可以帶動錐齒輪二轉動，錐齒輪二帶動與其嚙合的錐齒輪一轉動，隨后錐齒輪一帶動轉動塊轉動，最后轉動塊帶動拼裝墻體進行旋轉，達到了方便調整拼裝墻體角度的作用；

8、當需要對拼裝墻體兩側的灰塵進行清理時，通過設置的動力組件，可以帶動兩個清理桿在滑動腔內滑動并相互遠離，同時兩個彈簧受到擠壓收縮，通過設置的驅動組件，可以通過滑動盤帶動兩個清理桿滑動，兩個清理桿相互靠近的一側可以將拼裝墻體兩側的灰塵清理掉，避免灰塵堆積過多影響視覺效果，同時在不使用時兩個清理桿不會影響拼裝墻體的展示效果。

9、在上述技術方案中，進一步的，所述驅動組件包括：

10、蝸輪，所述蝸輪轉動安裝在動力腔內且位于錐齒輪二的底端，所述蝸輪與錐齒輪二同軸連接，所述動力腔內且位于蝸輪的一側轉動安裝有蝸桿，所述蝸桿與蝸輪嚙合。

11、在本技術方案中，當需要調整拼裝墻體的角度時，首先轉動轉盤并帶動蝸桿轉動，蝸桿帶動與其嚙合的蝸輪轉動，接著蝸輪帶動錐齒輪二轉動，錐齒輪二帶動與其嚙合的錐齒輪一轉動，隨后錐齒輪一帶動轉動塊轉動，最后轉動塊帶動拼裝墻體進行旋轉，由于蝸桿與蝸輪具有自鎖性，所以拼裝墻體旋轉后的位置會固定，不會隨意晃動，達到了方便調整拼裝墻體角度的作用。

12、在上述技術方案中，進一步的，所述動力組件包括：

13、圓盤，所述圓盤轉動安裝在滑動腔內，且圓盤的兩側分別與兩個清理桿緊密貼合，所述圓盤的頂端貫穿滑動腔并延伸至外界，且圓盤的頂端固定安裝有把手。

14、在本技術方案中，當需要對拼裝墻體兩側的灰塵進行清理時，首先轉動把手并帶動圓盤轉動，接著圓盤會擠壓兩個清理桿在滑動腔內滑動并相互遠離，同時兩個彈簧受到擠壓收縮，當圓盤轉動到合適的位置時，停止轉動把手，接著向遠離滑動盤的方向拉動把手，把手通過滑動盤帶動兩個清理桿滑動，兩個清理桿相互靠近的一側可以將拼裝墻體兩側的灰塵清理掉，避免灰塵堆積過多影響視覺效果。

15、在上述技術方案中，進一步的，所述蝸桿的一端貫穿動力腔的一側并延伸至外界，且蝸桿的一端固定安裝有轉盤。

16、在本技術方案中，確保轉動轉盤可以帶動蝸桿轉動，蝸桿帶動與其嚙合的蝸輪轉動。

17、在上述技術方案中，進一步的，兩個所述清理桿互相靠近的一側分別與拼裝墻體的兩側緊密貼合，錐齒輪一與動力腔轉動連接。

18、在本技術方案中，確保兩個清理桿相互靠近的一側可以將拼裝墻體兩側的灰塵清理掉。

19、在上述技術方案中，進一步的，所述錐齒輪二與蝸輪為一體成型結構。

20、在本技術方案中，確保結構穩定性。

21、本實用新型的有益效果是：

22、1.該拼裝式墻體結構，當需要調整拼裝墻體的角度時，通過設置的驅動組件，可以帶動錐齒輪二轉動，錐齒輪二帶動與其嚙合的錐齒輪一轉動，隨后錐齒輪一帶動轉動塊轉動，最后轉動塊帶動拼裝墻體進行旋轉，達到了方便調整拼裝墻體角度的作用。

23、2.該拼裝式墻體結構，當需要對拼裝墻體兩側的灰塵進行清理時，通過設置的動力組件，可以帶動兩個清理桿在滑動腔內滑動并相互遠離，同時兩個彈簧受到擠壓收縮，通過設置的驅動組件，可以通過滑動盤帶動兩個清理桿滑動，兩個清理桿相互靠近的一側可以將拼裝墻體兩側的灰塵清理掉，避免灰塵堆積過多影響視覺效果，同時在不使用時兩個清理桿不會影響拼裝墻體的展示效果。

技術特征：

1.一種拼裝式墻體結構，其特征在于，包括：

2.根據權利要求1所述的一種拼裝式墻體結構，其特征在于，所述驅動組件包括：

3.根據權利要求1所述的一種拼裝式墻體結構，其特征在于，所述動力組件包括：

4.根據權利要求2所述的一種拼裝式墻體結構，其特征在于，所述蝸桿（12）的一端貫穿動力腔（4）的一側并延伸至外界，且蝸桿（12）的一端固定安裝有轉盤（13）。

5.根據權利要求1所述的一種拼裝式墻體結構，其特征在于，兩個所述清理桿（9）互相靠近的一側分別與拼裝墻體（3）的兩側緊密貼合，錐齒輪一（5）與動力腔（4）轉動連接。

6.根據權利要求2所述的一種拼裝式墻體結構，其特征在于，所述錐齒輪二（6）與蝸輪（11）為一體成型結構。

技術總結
本技術屬于拼裝式墻體技術領域，尤其涉及一種拼裝式墻體結構，包括：底座，底座內轉動安裝有轉動塊，轉動塊的頂部貫穿底座并延伸至外界，且轉動塊的頂部固定安裝有拼裝墻體，底座內且位于轉動塊的一端開設有動力腔，轉動塊的一端貫穿底座并延伸至動力腔內，且轉動塊的一端固定安裝有錐齒輪一，動力腔內且位于錐齒輪一的一側轉動安裝有錐齒輪二，錐齒輪二與錐齒輪一嚙合；驅動組件，驅動組件位于底座內，并用于驅動錐齒輪二進行轉動；滑動盤，滑動盤滑動安裝在拼裝墻體的頂部，本技術中整體裝置在使用時能夠方便調整拼裝墻體角度的作用，同時可以將拼裝墻體兩側的灰塵清理掉，避免灰塵堆積過多影響視覺效果。

技術研發人員：趙勇,張宗源,杜里真,楊令,趙夢祥,朱宇豪,王剛,鄭延春
受保護的技術使用者：禾普環保家居有限公司
技術研發日：20240420
技術公布日：2025/4/28
