本技術涉及壓型鋼板安裝，具體為一種壓型鋼板的連接裝置。

背景技術：

1、壓型鋼板為薄鋼板，經冷壓或冷軋而成型的鋼材，具有單位重量輕、強度高、抗震性能好、施工快速、外形美觀等優點，且壓型鋼板主要作用用于擋雨擋水，防塵防灰，多安裝在鋼梁上。

2、目前兩塊壓型鋼板之間的連接方式，通常使用螺栓進行連接固定，將螺栓將穿過壓型鋼板，但由于壓型鋼板自身的厚度較薄，直接將兩塊板材對接通過螺釘固定，使得螺栓與壓型鋼板的接觸面積過小，容易造成連接處變形損壞，進而影響連接固定的穩定性。

3、針對以上問題，為此提出了一種壓型鋼板的連接裝置。

技術實現思路

1、本實用新型的目的在于提供一種壓型鋼板的連接裝置，采用本裝置進行工作，從而解決了上述背景中兩塊壓型鋼板之間的連接方式，通常使用螺栓進行連接固定，將螺栓將穿過壓型鋼板，但由于壓型鋼板自身的厚度較薄，直接將兩塊板材對接通過螺釘固定，使得螺栓與壓型鋼板的接觸面積過小，容易造成連接處變形損壞，進而影響連接固定的穩定性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種壓型鋼板的連接裝置，包括第一鋼板，所述第一鋼板的一端通過連接組件固定安裝有第二鋼板，通過連接組件的設置將第一鋼板和第二鋼板固定安裝起來；

3、所述連接組件包括包裹機構和內嵌在包裹機構內壁兩側的對接機構，包裹機構的上端中部螺紋安裝有長螺紋插桿，通過長螺紋插桿的設置用于將對接機構固定安裝在包裹機構的內腔中，通過對接機構的設置分別對第一鋼板和第二鋼板的兩端進行固定加厚。

4、進一步地，所述包裹機構包括加厚板和開設在加厚板外壁兩側中部的內凹槽。

5、進一步地，所述內凹槽的內壁一側呈線性等間距開設有多個貫穿圓槽，加厚板的上端中部呈線性等間距開設有多個插入槽。

6、進一步地，所述內凹槽的內壁上下兩端中部開設有緊固槽，緊固槽的內腔中螺紋固定安裝有貫穿螺紋柱，內凹槽的內壁上下兩端固定安裝有直角隔板。

7、進一步地，所述對接機構包括內嵌塊和呈線性等間距固定安裝在內嵌塊外壁一側的插入桿。

8、進一步地，所述插入桿的上端中部開設有螺紋槽，內嵌塊的外壁另一側開設有凹槽，凹槽的一側上下兩側中部開設有限位槽。

9、與現有技術相比，本實用新型的有益效果如下：操作者在將兩塊壓型鋼板進行連接時，通過將第一鋼板和第二鋼板的一端分別固定安裝在開設在內嵌塊一側的凹槽的內腔中，使得直角隔板內嵌到凹槽的內腔中去，而插入桿會隨之插入到貫穿圓槽的內腔中，插入桿分別插入到貫穿圓槽的內腔中后，利用長螺紋插桿的下端和螺紋槽進行螺紋固定，即可將內嵌塊帶動第一鋼板和第二鋼板的一側固定安裝在加厚板的兩側，通過加厚板進行固定連接，且通過加厚板將第一鋼板和第二鋼板的固定處厚度加寬，提高第一鋼板和第二鋼板連接的穩定性。

技術特征：

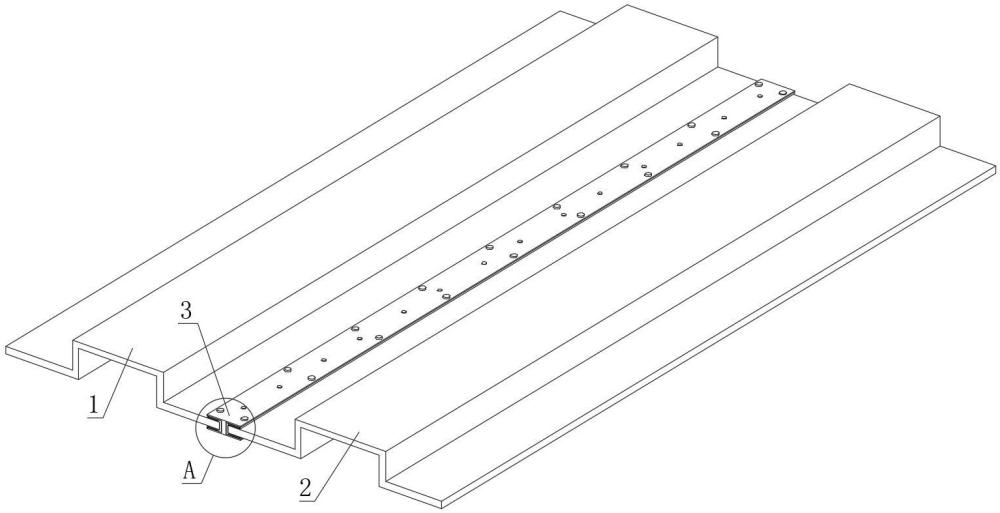

1.一種壓型鋼板的連接裝置，包括第一鋼板（1），其特征在于：所述第一鋼板（1）的一端通過連接組件（3）固定安裝有第二鋼板（2），通過連接組件（3）的設置將第一鋼板（1）和第二鋼板（2）固定安裝起來；

2.根據權利要求1所述的一種壓型鋼板的連接裝置，其特征在于：所述包裹機構（31）包括加厚板（311）和開設在加厚板（311）外壁兩側中部的內凹槽（312）。

3.根據權利要求2所述的一種壓型鋼板的連接裝置，其特征在于：所述內凹槽（312）的內壁一側呈線性等間距開設有多個貫穿圓槽（313），加厚板（311）的上端中部呈線性等間距開設有多個插入槽（314）。

4.根據權利要求3所述的一種壓型鋼板的連接裝置，其特征在于：所述內凹槽（312）的內壁上下兩端中部開設有緊固槽（315），緊固槽（315）的內腔中螺紋固定安裝有貫穿螺紋柱（316），內凹槽（312）的內壁上下兩端固定安裝有直角隔板（317）。

5.根據權利要求1所述的一種壓型鋼板的連接裝置，其特征在于：所述對接機構（32）包括內嵌塊（321）和呈線性等間距固定安裝在內嵌塊（321）外壁一側的插入桿（322）。

6.根據權利要求5所述的一種壓型鋼板的連接裝置，其特征在于：所述插入桿（322）的上端中部開設有螺紋槽（323），內嵌塊（321）的外壁另一側開設有凹槽（324），凹槽（324）的一側上下兩側中部開設有限位槽（325）。

技術總結
本技術公開了一種壓型鋼板的連接裝置，涉及壓型鋼板安裝技術領域，包括第一鋼板，第一鋼板的一端通過連接組件固定安裝有第二鋼板，操作者在將兩塊壓型鋼板進行連接時，通過將第一鋼板和第二鋼板的一端分別固定安裝在開設在內嵌塊一側的凹槽的內腔中，使得直角隔板內嵌到凹槽的內腔中去，而插入桿會隨之插入到貫穿圓槽的內腔中，插入桿分別插入到貫穿圓槽的內腔中后，利用長螺紋插桿的下端和螺紋槽進行螺紋固定，即可將內嵌塊帶動第一鋼板和第二鋼板的一側固定安裝在加厚板的兩側，通過加厚板進行固定連接，且通過加厚板將第一鋼板和第二鋼板的固定處厚度加寬，提高第一鋼板和第二鋼板連接的穩定性。

技術研發人員：孫偉,孫愛祥,朱紅民
受保護的技術使用者：江蘇銀環新材料科技有限公司
技術研發日：20240509
技術公布日：2025/4/28
