本技術涉及外墻沖洗領域，尤其是一種防濺撒外墻半封閉沖洗裝置。

背景技術：

1、外墻是建筑物外部的墻壁，承擔著保溫、防水、隔熱、美觀等功能，外墻的材料和結構會因地區、氣候、建筑風格等因素而有所不同，傳統的建筑外墻常用磚塊砌筑，具有良好的抗壓和隔熱性能，耐久性強，現代建筑常見的外墻形式之一，使用玻璃板或玻璃幕墻系統，美觀且能提供充足的自然采光，大理石、花崗巖等天然石材可以用于外墻裝飾，給建筑賦予高貴典雅的外觀。

2、建筑外墻清洗是保持建筑外觀清潔和延長外墻使用壽命的重要步驟，清洗外墻可以去除污垢、霉菌、苔蘚等，使建筑外觀煥然一新，在清洗時根據外墻材料和污染程度選擇合適的清洗方法，目前常用的方法包括水洗、化學清洗和高壓水槍清洗，但是在對外墻沖洗時，高壓水噴射到外墻上，會產生飛濺，影響清洗環境，為此，我們提出一種防濺撒外墻半封閉沖洗裝置解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種防濺撒外墻半封閉沖洗裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種防濺撒外墻半封閉沖洗裝置，包括移動底座，所述移動底座的上表面固定連接有儲水箱，所述移動底座的上表面固定連接有升降架，所述升降架的右側設有沖洗罩，所述沖洗罩的內部固定連接有沖洗管，所述沖洗管的外表面固定連通有等距離排列的噴頭，所述移動底座的上表面固定安裝有水泵，所述水泵的輸入端與儲水箱的外表面相連通，所述水泵的輸出端通過連接管與沖洗管相連通，所述升降架的頂端固定安裝有驅動電機，所述升降架的內部設有滑動板，所述滑動板的右側面與沖洗罩的左側面相連接，所述滑動板的中部固定鑲嵌有絲套，所述絲套的內部螺紋連接有絲桿，所述升降架的內壁固定鑲嵌有兩個軸承，所述絲桿兩端的外表面均與軸承的內圈相連接，所述驅動電機的輸出端與絲桿的頂端相連接。

4、在進一步的實施例中，所述升降架的內壁開設有兩個滑槽，每個所述滑槽的內部均滑動連接有滑塊，兩個所述滑塊相互靠近的一側面均與滑動板相連接。

5、在進一步的實施例中，所述沖洗罩的右側面固定連接有密封墊，所述沖洗罩的內底壁開設有排水口，所述沖洗罩的底面固定連接有排水管。

6、在進一步的實施例中，所述移動底座的底面固定連接有兩組移動輪，所述移動底座的上表面固定連接有移動推把。

7、在進一步的實施例中，所述儲水箱的正面設有水位窗，所述儲水箱的上表面固定連通有進水斗。

8、在進一步的實施例中，所述儲水箱的正面固定安裝有控制開關，所述控制開關通過導線分別與驅動電機和水泵電連接。

9、與現有技術相比，本實用新型的有益效果是：

10、本裝置通過在移動底座上設置儲水箱，利用儲水箱和水泵配合連接管對沖洗罩內部的沖洗管供水，沖洗罩設置升降架上，通過驅動電機帶動絲桿與滑動板內部的絲套螺紋作用，能夠使滑動板帶動沖洗罩進行升降調節，便于根據不同高度的外墻進行調整，水泵配合連接管，使沖洗管上的噴頭噴出高壓水，利用高壓水對外墻進行沖洗，通過沖洗罩在沖洗時接觸墻面，噴頭噴出的水不會造成濺撒，利用沖洗罩底部的排水口和排水管，能夠將沖洗水排出到指定位置。

技術特征：

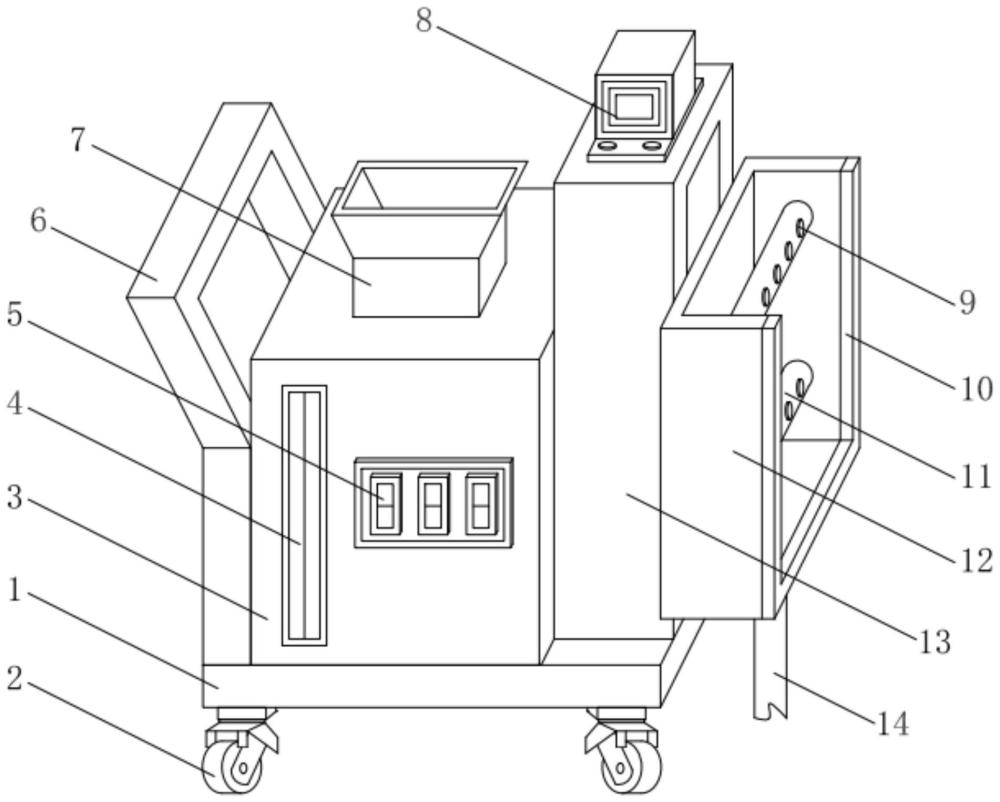

1.一種防濺撒外墻半封閉沖洗裝置，其特征在于：包括移動底座(1)，所述移動底座(1)的上表面固定連接有儲水箱(3)，所述移動底座(1)的上表面固定連接有升降架(13)，所述升降架(13)的右側設有沖洗罩(12)，所述沖洗罩(12)的內部固定連接有沖洗管(11)，所述沖洗管(11)的外表面固定連通有等距離排列的噴頭(9)，所述移動底座(1)的上表面固定安裝有水泵(15)，所述水泵(15)的輸入端與儲水箱(3)的外表面相連通，所述水泵(15)的輸出端通過連接管(16)與沖洗管(11)相連通，所述升降架(13)的頂端固定安裝有驅動電機(8)，所述升降架(13)的內部設有滑動板(21)，所述滑動板(21)的右側面與沖洗罩(12)的左側面相連接，所述滑動板(21)的中部固定鑲嵌有絲套(18)，所述絲套(18)的內部螺紋連接有絲桿(17)，所述升降架(13)的內壁固定鑲嵌有兩個軸承(20)，所述絲桿(17)兩端的外表面均與軸承(20)的內圈相連接，所述驅動電機(8)的輸出端與絲桿(17)的頂端相連接。

2.根據權利要求1所述的一種防濺撒外墻半封閉沖洗裝置，其特征在于：所述升降架(13)的內壁開設有兩個滑槽(19)，每個所述滑槽(19)的內部均滑動連接有滑塊(22)，兩個所述滑塊(22)相互靠近的一側面均與滑動板(21)相連接。

3.根據權利要求1所述的一種防濺撒外墻半封閉沖洗裝置，其特征在于：所述沖洗罩(12)的右側面固定連接有密封墊(10)，所述沖洗罩(12)的內底壁開設有排水口(23)，所述沖洗罩(12)的底面固定連接有排水管(14)。

4.根據權利要求1所述的一種防濺撒外墻半封閉沖洗裝置，其特征在于：所述移動底座(1)的底面固定連接有兩組移動輪(2)，所述移動底座(1)的上表面固定連接有移動推把(6)。

5.根據權利要求1所述的一種防濺撒外墻半封閉沖洗裝置，其特征在于：所述儲水箱(3)的正面設有水位窗(4)，所述儲水箱(3)的上表面固定連通有進水斗(7)。

6.根據權利要求1所述的一種防濺撒外墻半封閉沖洗裝置，其特征在于：所述儲水箱(3)的正面固定安裝有控制開關(5)，所述控制開關(5)通過導線分別與驅動電機(8)和水泵(15)電連接。

技術總結
本技術公開了一種防濺撒外墻半封閉沖洗裝置，包括移動底座，所述移動底座的上表面固定連接有儲水箱，所述移動底座的上表面固定連接有升降架，所述升降架的右側設有沖洗罩，所述沖洗罩的內部固定連接有沖洗管，所述沖洗管的外表面固定連通有等距離排列的噴頭。本裝置通過在移動底座上設置儲水箱，利用儲水箱和水泵配合連接管對沖洗罩內部的沖洗管供水，沖洗罩設置升降架上，可以根據沖洗需求，便于根據不同高度的外墻進行調整，水泵配合連接管，使沖洗管上的噴頭噴出高壓水，利用高壓水對外墻進行沖洗，通過沖洗罩在沖洗時接觸墻面，噴頭噴出的水不會造成濺撒，利用沖洗罩底部的排水口和排水管，能夠將沖洗水排出到指定位置。

技術研發人員：鄧曉煒,張萌,李晗
受保護的技術使用者：文永孝
技術研發日：20240426
技術公布日：2025/4/28
