本技術涉及板材，具體為一種輕鋼別墅墻板。

背景技術：

1、輕鋼別墅，又被稱為輕鋼結構房屋，其主要材料是由熱鍍鋅鋁鋼帶經冷軋技術合成的輕鋼龍骨。輕鋼別墅是目前安全、快捷和環保的建筑形式，不再像木結構住宅那樣擔心白蟻的危害。由于結構所用的鋼料均采用工廠化加工，所以輕鋼結構別墅的結構相當精密，一棟別墅的結構體系由上萬個構件組成,每個構件的平均誤差低于0.5毫米，確保了房屋的品質，是傳統的建筑方式所無法達到；

2、在輕鋼別墅墻板連接安裝的過程中，常采用在墻板上設置定位孔位置，安裝時直接通過緊固件穿過定位孔將墻板固定到輕鋼龍骨上，其定位準確率低，因此必須在安裝緊固件之前校準墻板位置，一旦在安裝完成后發現墻板位置出現偏差就必須拆卸后返工，調整極不方便，并且在安裝固定墻板時為了提高安裝準確性，通常需要多人協助完成，造成墻板安裝人力成本高、安裝效率低下，針對上述問題，發明人提出一種輕鋼別墅墻板用于解決上述問題。

技術實現思路

1、為了解決墻板安裝人力成本高、安裝效率低下問題；本實用新型的目的在于提供一種輕鋼別墅墻板。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種輕鋼別墅墻板，包括墻體，所述墻體的一側固定安裝有連接板，所述墻體遠離連接板的一側固定安裝有第一滑塊，所述第一滑塊的外表面開設有陣列分布的第四滑槽，所述第四滑槽的內壁固定安裝有第二彈簧，所述第二彈簧的另一端固定安裝有卡塊，所述卡塊遠離第二彈簧的一端呈弧形狀，所述墻體遠離連接板的一側固定安裝有滑座，所述滑座的中部開設有第一滑槽，所述滑座的內壁開設有陣列分布的卡槽。

3、優選地，所述第一滑塊的兩側固定安裝有第二滑塊，所述第一滑塊的下表面開設有限位槽，所述滑座的中部開設有對稱分布的第二滑槽，所述滑座的內壁下表面固定安裝有限位柱。

4、優選地，所述滑座的內壁卡設有陣列分布的第三滑槽，所述第三滑槽與卡槽相通，所述第三滑槽的內壁滑動卡設有滑柱，所述第三滑槽的內壁固定安裝有固定盤，所述滑柱一端貫穿固定盤并和固定盤活動插接，所述滑柱的外表面活動套設有第一彈簧，所述滑柱的外表面活動套設有滑動環，所述第一彈簧的一端與滑動環的一側固定連接，所述第一彈簧遠離滑動環的一側固定連接在固定盤的一側，所述滑柱遠離固定盤的一端固定安裝有按壓板，所述按壓板與同側的滑柱均固定連接。

5、優選地，所述墻體的內部設有對稱分布的防火層，所述墻體的內部設有填充層，所述墻體的內部設有隔音層，所述防火層位于填充層與隔音層的兩側。

6、與現有技術相比，本實用新型的有益效果在于：

7、通過設置第一滑槽、第二滑槽、第一滑塊和第二滑塊，兩塊墻板在拼接時，第一滑塊卡接在第一滑槽中，第二滑塊卡接在第二滑槽中，方便人工對墻板進行拼接，并提高了準確性高，通過設置第二彈簧、卡塊和卡槽，方便兩塊墻板在拼接時，卡塊卡接在卡槽中，提高了兩個墻板之間的穩定性，并且不需要對墻體本身進行鉆孔，并且方便兩塊墻體的安裝，不需要使用螺栓進行固定，省時省力。

技術特征：

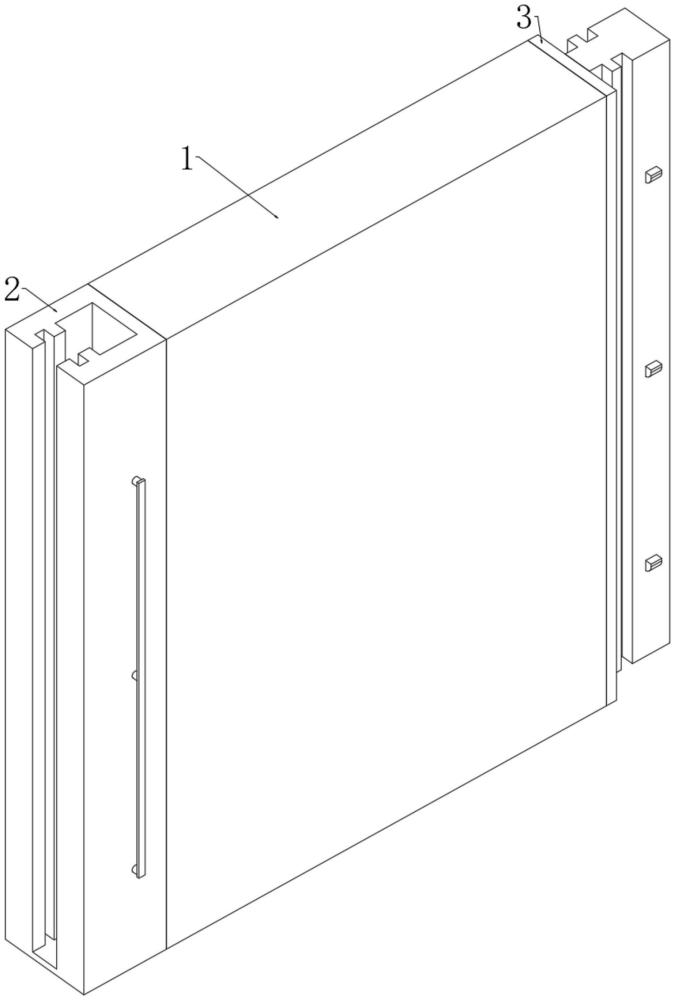

1.一種輕鋼別墅墻板，包括墻體(1)，其特征在于：所述墻體(1)的一側固定安裝有連接板(3)，所述墻體(1)遠離連接板(3)的一側固定安裝有第一滑塊(31)，所述第一滑塊(31)的外表面開設有陣列分布的第四滑槽(33)，所述第四滑槽(33)的內壁固定安裝有第二彈簧(331)，所述第二彈簧(331)的另一端固定安裝有卡塊(332)，所述卡塊(332)遠離第二彈簧(331)的一端呈弧形狀，所述墻體(1)遠離連接板(3)的一側固定安裝有滑座(2)，所述滑座(2)的中部開設有第一滑槽(21)，所述滑座(2)的內壁開設有陣列分布的卡槽(25)。

2.根據權利要求1所述的一種輕鋼別墅墻板，其特征在于：所述第一滑塊(31)的兩側固定安裝有第二滑塊(32)，所述第一滑塊(31)的下表面開設有限位槽(34)。

3.根據權利要求1所述的一種輕鋼別墅墻板，其特征在于：所述滑座(2)的中部開設有對稱分布的第二滑槽(22)，所述滑座(2)的內壁下表面固定安裝有限位柱(23)。

4.根據權利要求1所述的一種輕鋼別墅墻板，其特征在于：所述滑座(2)的內壁卡設有陣列分布的第三滑槽(24)，所述第三滑槽(24)與卡槽(25)相通。

5.根據權利要求4所述的一種輕鋼別墅墻板，其特征在于：所述第三滑槽(24)的內壁滑動卡設有滑柱(241)，所述第三滑槽(24)的內壁固定安裝有固定盤(244)，所述滑柱(241)一端貫穿固定盤(244)并和固定盤(244)活動插接，所述滑柱(241)的外表面活動套設有第一彈簧(243)，所述滑柱(241)的外表面活動套設有滑動環(242)，所述第一彈簧(243)的一端與滑動環(242)的一側固定連接，所述第一彈簧(243)遠離滑動環(242)的一側固定連接在固定盤(244)的一側。

6.根據權利要求5所述的一種輕鋼別墅墻板，其特征在于：所述滑柱(241)遠離固定盤(244)的一端固定安裝有按壓板(245)，所述按壓板(245)與同側的滑柱(241)均固定連接。

7.根據權利要求1所述的一種輕鋼別墅墻板，其特征在于：所述墻體(1)的內部設有對稱分布的防火層(11)，所述墻體(1)的內部設有填充層(12)，所述墻體(1)的內部設有隔音層(13)。

8.根據權利要求7所述的一種輕鋼別墅墻板，其特征在于：所述防火層(11)位于填充層(12)與隔音層(13)的兩側。

技術總結
本技術公開了一種輕鋼別墅墻板，涉及板材技術領域；包括墻體，所述墻體的一側固定安裝有連接板，所述連接板遠離墻體的一側固定安裝有第一滑塊，所述第一滑塊的外表面開設有陣列分布的第四滑槽，所述第四滑槽的內壁固定安裝有第二彈簧，而本技術包括；通過設置第一滑槽、第二滑槽、第一滑塊和第二滑塊，兩塊墻板在拼接時，第一滑塊卡接在第一滑槽中，第二滑塊卡接在第二滑槽中，方便人工對墻板進行拼接，并提高了準確性高，通過設置第二彈簧、卡塊和卡槽，方便兩塊墻板在拼接時，卡塊卡接在卡槽中，提高了兩個墻板之間的穩定性，并且不需要對墻體本身進行鉆孔，并且方便兩塊墻體的安裝，不需要使用螺栓進行固定，省時省力。

技術研發人員：沈成義,舒治蘇,沈云霞,徐壯,江帆,沈文迪,張子豪
受保護的技術使用者：云南佰傢承建環保新材料有限公司
技術研發日：20240327
技術公布日：2025/4/28
