本技術涉及房建施工設備，更具體地說，涉及一種用于固定式爬架帶保護措施的噴淋裝置。

背景技術：

1、隨著城市建設的不斷推進，各類房建工程也在不斷增加，然而，這些工程所帶來的揚塵污染問題也日益凸顯。揚塵對空氣質量和人體健康造成了嚴重影響，為了控制現場揚塵，在房建施工中，常常采用噴淋裝置對揚塵進行治理。目前房建施工時多將噴淋裝置與爬架集成組成，實現任意高度和范圍的噴淋降塵。

2、但是，現有結構中，由于噴淋裝置的供水管以及噴頭均為裸露式設置在爬架上，在施工時極容易因意外摩擦碰撞導致供水管漏水或者噴頭損壞，故障率高，且使用不便。

3、因此，有必要設計出一種房建施工用固定式爬架噴淋裝置，以解決現有技術中的上述不足之處。

技術實現思路

1、有鑒于此，本實用新型提出了一種用于固定式爬架帶保護措施的噴淋裝置，其具體技術方案如下：

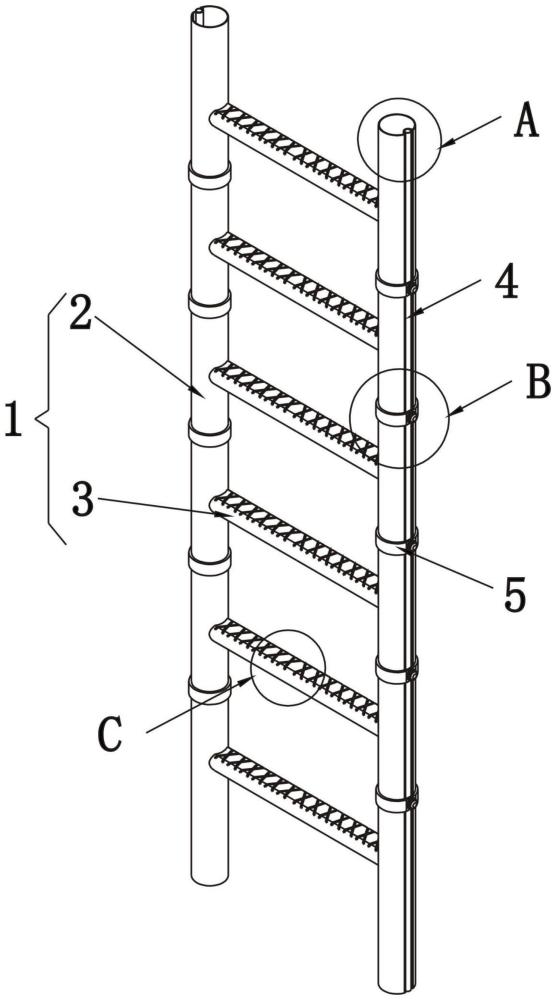

2、一種用于固定式爬架帶保護措施的噴淋裝置，包括爬架本體以及噴淋供水管，所述爬架本體由兩個平行設置的豎向側桿以及在兩個所述側桿之間等距連接的多個橫架組成；兩個所述側桿的相背離外側面上均沿側桿長度方向一體成型有條形凹槽，所述噴淋供水管適配嵌裝于所述條形凹槽內，且所述噴淋供水管朝向條形凹槽開口的一面上沿其長度方向連通安裝有若干噴頭組件，所述噴頭組件的內部安裝有可伸縮的霧化噴頭。

3、優選地，位于所述噴淋供水管上端或者下端的總供水口能夠與設于爬架本體外部的水泵適配連接。

4、優選地，所述橫架的上表面沿橫架長度方向均勻開設有若干x型防滑槽。

5、優選地，每一所述x型防滑槽的兩端出口位置均設置有導流圓角。

6、優選地，所述側桿上沿其長度方向套裝有多個環形架，所述環形架將所述噴淋供水管環固于所述側桿上，且所述環形架的安裝位置與安裝在所述噴淋供水管上的所述噴頭組件相對應；所述噴頭組件安裝于對應所述環形架的外側，并通過所述環形架上設置的連接管與內側的所述噴淋供水管相連通。

7、優選地，所述環形架外側對應安裝所述噴頭組件的安裝面為一平面。

8、優選地，所述噴頭組件包括底端固定在所述環形架外側平面上的套筒，所述套筒的內部活動嵌設有所述霧化噴頭，所述霧化噴頭靠近所述環形架的一面與所述套筒的內側底部之間連接有復位彈簧，所述復位彈簧未受力時的正常狀態下，所述霧化噴頭位于所述套筒內部；所述套筒靠近所述環形架的一端開設有與所述連接管相連通的開口一，所述套筒遠離所述環形架的一端開設有供所述霧化噴頭伸出的開口二。

9、優選地，所述套筒的頂部兩側對稱轉動連接有兩個蓋板，且兩個所述蓋板的內側各自轉動連接有一傳動連桿，所述傳動連桿的另一端與所述霧化噴頭的對應側轉動連接；兩個所述蓋板能夠轉動并覆蓋在所述套筒的所述開口二上。

10、相較于現有技術，本實用新型一種用于固定式爬架帶保護措施的噴淋裝置具有以下有益效果：

11、(1)、本實用新型通過在爬架本體的側桿上設置條形凹槽，然后將噴淋供水管內置在條形凹槽上，從而對噴淋供水管進行保護，可有效防止噴淋供水管因裸露設置意外摩擦碰撞導致出現漏水的情況。同時，本實用新型將霧化噴頭可伸縮式的安裝于噴頭組件內部，也可有效的保護霧化噴頭。

12、(2)、本實用新型進一步設計噴頭組件由套筒和活動設置在套筒中的霧化噴頭組成，供水時，在水壓的作用下霧化噴頭從套筒內部伸出，停止供水時，在復位彈簧的作用下霧化噴頭收縮至套筒中，對霧化噴頭起到保護作用。

13、(3)、本實用新型還同時設計霧化噴頭通過傳動連桿帶動蓋板轉動覆蓋在套筒的開口二上，從而對霧化噴頭進行進一步的內置保護，防止霧化噴頭意外損壞，降低故障率，確保噴淋降塵的穩定性。

技術特征：

1.一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，包括爬架本體以及噴淋供水管，所述爬架本體由兩個平行設置的豎向側桿以及在兩個所述側桿之間等距連接的多個橫架組成；兩個所述側桿的相背離外側面上均沿側桿長度方向一體成型有條形凹槽，所述噴淋供水管適配嵌裝于所述條形凹槽內，且所述噴淋供水管朝向條形凹槽開口的一面上沿其長度方向連通安裝有若干噴頭組件，所述噴頭組件的內部安裝有可伸縮的霧化噴頭。

2.根據權利要求1所述的一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，位于所述噴淋供水管上端或者下端的總供水口能夠與設于爬架本體外部的水泵適配連接。

3.根據權利要求1所述的一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，所述橫架的上表面沿橫架長度方向均勻開設有若干x型防滑槽。

4.根據權利要求3所述的一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，每一所述x型防滑槽的兩端出口位置均設置有導流圓角。

5.根據權利要求1-4任意一項所述的一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，所述側桿上沿其長度方向套裝有多個環形架，所述環形架將所述噴淋供水管環固于所述側桿上，且所述環形架的安裝位置與安裝在所述噴淋供水管上的所述噴頭組件相對應；所述噴頭組件安裝于對應所述環形架的外側，并通過所述環形架上設置的連接管與內側的所述噴淋供水管相連通。

6.根據權利要求5所述的一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，所述環形架外側對應安裝所述噴頭組件的安裝面為一平面。

7.根據權利要求6所述的一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，所述噴頭組件包括底端固定在所述環形架外側平面上的套筒，所述套筒的內部活動嵌設有所述霧化噴頭，所述霧化噴頭靠近所述環形架的一面與所述套筒的內側底部之間連接有復位彈簧，所述復位彈簧未受力時的正常狀態下，所述霧化噴頭位于所述套筒內部；所述套筒靠近所述環形架的一端開設有與所述連接管相連通的開口一，所述套筒遠離所述環形架的一端開設有供所述霧化噴頭伸出的開口二。

8.根據權利要求7所述的一種用于固定式爬架帶保護措施的噴淋裝置，其特征在于，所述套筒的頂部兩側對稱轉動連接有兩個蓋板，且兩個所述蓋板的內側各自轉動連接有一傳動連桿，所述傳動連桿的另一端與所述霧化噴頭的對應側轉動連接；兩個所述蓋板能夠轉動并覆蓋在所述套筒的所述開口二上。

技術總結
本技術涉及房建施工設備技術領域，公開了一種用于固定式爬架帶保護措施的噴淋裝置，包括爬架本體以及噴淋供水管，爬架本體由兩個平行設置的豎向側桿以及在兩個側桿之間等距連接的多個橫架組成；兩個側桿的相背離外側面上均沿側桿長度方向一體成型有條形凹槽，噴淋供水管適配嵌裝于條形凹槽內，且噴淋供水管朝向條形凹槽開口的一面上沿其長度方向連通安裝有若干噴頭組件，噴頭組件的內部安裝有可伸縮的霧化噴頭。本技術可有效防止噴淋供水管因裸露設置意外摩擦碰撞導致出現漏水的情況；同時，本技術將霧化噴頭可伸縮式的安裝于噴頭組件內部，也可有效的保護霧化噴頭。

技術研發人員：婁凱旋,孔祥鑫,袁貞,馮強,王星,曾緒峰,李含瀟
受保護的技術使用者：中電建建筑集團有限公司
技術研發日：20240424
技術公布日：2025/4/28
