本技術涉及陶瓷粉末材料成型，尤其涉及一種陶瓷粉末壓模模具。

背景技術：

1、陶瓷粉末材料成型方法中最為簡單常見的是：模壓成型(也稱干壓成型)和等靜壓成型。等靜壓成型多應用于厚度比較厚，且對性能要求比較高的產品，其對設備要求較高，操作過程繁瑣。例如中國專利cn?115503082?a中闡述的等靜壓成型，全過程需經歷在特定預壓模具中的預壓成型及后續在聚氨酯等靜壓模具中壓制成型兩個階段，而在聚氨酯等靜壓模具中壓制之前，還需將其整體放入對應的工裝中。雖然等靜壓成型法可使粉體材料處于三向壓應力作用下，使其成型性和質量有所提升，但需設計特定的模具和工裝，整個過程操作繁瑣，生產成本顯著提高。

2、模壓成型的速度較快，成本較低，操作簡單。因此如何在不引入雜質的情況下，采用簡單易操作且成本低廉的方式完成模壓成型過程成為當下需要解決的實際問題，本實用新型就是在解決該問題的基礎上并且能夠?qū)崿F(xiàn)粉體壓片在各個方向上盡可能的均勻受力，同時使粉體壓片不會產生分層和斷裂，到達相應的質量標準。

技術實現思路

1、本實用新型的發明目的：針對背景技術的情況，本實用新型通過合理的模具設計，在操作簡單成本低廉的基礎上，使模具壓出的熱障涂層用陶瓷粉末成型性能達到理想值，進一步實現在快速壓模成型的同時粉體壓片質量能夠達標。

2、本實用新型技術方案如下：為解決背景技術方案中存在的技術繁瑣以及生產成本高的問題，現發明一種簡單易加工的模具，即可實現粉末不分層，不斷裂，到達相應的質量標準。本實用新型的模具包括內模、外模、下模墊、上模沖。通過利用外模兩半外模塊包裹住均分為三塊內模塊的內模，內模中心孔內插入下模墊和上模沖。通過螺栓在外模塊兩側的法蘭面交叉固定，對內模加強了固定作用，能夠使模具在使用過程中更加穩固，在快速壓模的過程中粉體壓片質量能夠達標。內模由三塊相同的內模塊組成，通過利用內模塊結合面之間的定位結構，可以做到內模塊嚴絲合縫的拼接，能夠使模具在使用過程中操作更加簡單。

3、在上述技術方案的基礎上，本實用新型還可以做以下改進。

4、進一步，所述內模由若干個相同內模塊組成，內模是被三等分的圓環形內模。

5、采用上述進一步方案的有益效果是：分區塊的內模可以便于拆卸，并且可以做到在拆卸的同時不影響中間孔內產品。

6、進一步，所述內模底面在三等分處設置有定位結構。其定位結構沿軸向方向的高度應小于上模沖壓實后高出內模頂面的高度。中間孔徑根據待制粉體壓片直徑而定，孔內單側斜度保證5um-30um之間。圓環的厚度應能保證在整個和壓制過程中有足夠的強度剛度。

7、采用上述進一步方案的有益效果是：保證內模三等分后，能在裝配時利用定位結構進行準確拼接。

8、進一步，所述下模墊為階梯型圓柱，下模墊分為上下兩部分圓柱組成，下圓柱直徑大于上圓柱直徑，下模墊的大圓柱直徑應小于內模外徑。

9、采用上述進一步方案的有益效果是：以保證在壓制完成后局部脫模過程中，按壓內模的模塊邊緣時有充足的作用空間。

10、進一步，所述上模沖為階梯圓柱型，小圓柱直徑與大圓柱直徑相差0.5mm～10mm。

11、采用上述進一步方案的有益效果是：通過減少接觸面的方式便于上模沖從內模內孔中抽離出來。

12、進一步，所述下模墊的下圓柱的上底面與內模的底面平齊。

13、采用上述進一步方案的有益效果是：平面相吻合，能夠更好的嚴絲合縫的對產品進行擠壓成型，且更加穩定。

14、進一步，所述內模與所述外模的上下兩個面均在一個平面上。

15、采用上述進一步方案的有益效果是：模具整體處于一個平面，在使用模具時穩定操作，不容易歪斜。

16、進一步，所述外模是被兩等分的圓環形，其內孔與內模外壁緊密配合，高度與內模高度一致。在外模外壁開法蘭面，法蘭面寬度保證六角螺母有足夠的工作空間則可。兩等分的外模，在法蘭面開有對稱的四個螺栓孔，六角螺栓通過螺栓孔將兩半外模緊密連接在一起。

17、采取上述進一步方案的有益效果是：加強外模固定的穩定性，以及便于拆卸。

18、進一步，所述內模塊的橫截面為扇形。

19、采取上述進一步方案的有益效果是：扇形的內模塊可以直接組成內模形成圓環結構，嚴絲合縫。

20、進一步，所述模具正向壓制時的工作壓力達到8—18mpa。

21、采取上述進一步方案的有益效果是：合適的工作壓力，可以快速有效的將粉末壓制成所需要的產品。

22、本實用新型的有益效果是：通過利用可拆分的內外模，都由相同的小模塊組成，利用內膜的定位結構便于安裝定位，更好的使設備能夠嚴絲合縫。改善了背景技術方案中存在的技術繁瑣生產成本高的問題，改進了一種簡單易加工的模具配合相應的壓制方法，達到了在快速壓模成型的同時粉體壓片質量能夠達標的創新目的。

技術特征：

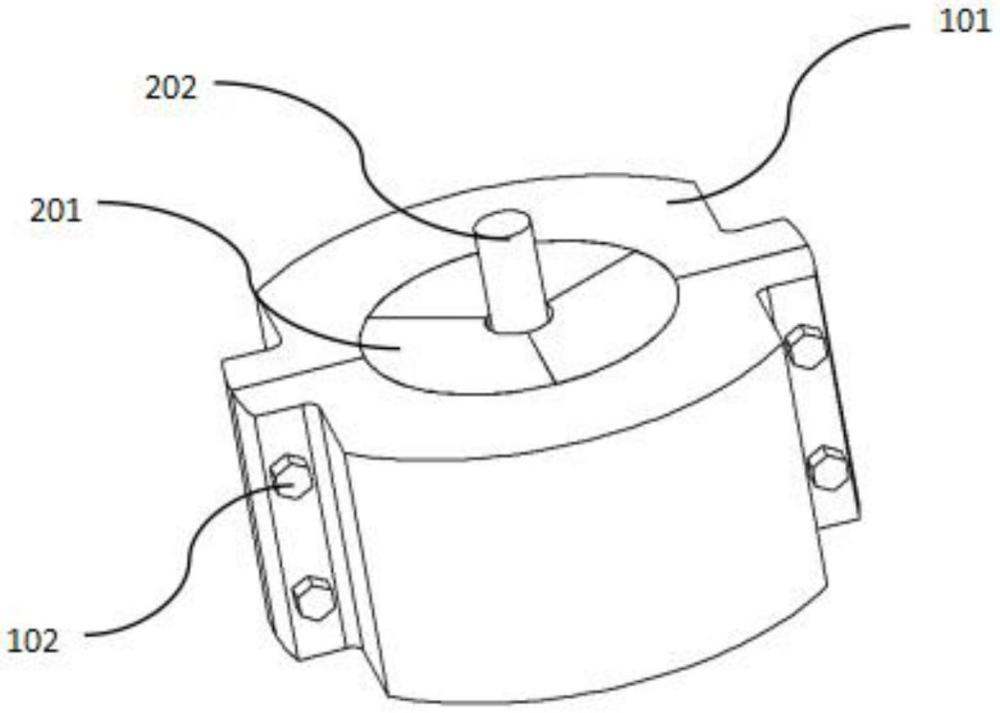

1.一種陶瓷粉末壓模的模具，其特征在于，所述模具包括內模(201)和外模(101)；

2.根據權利要求1所述的一種陶瓷粉末壓模的模具，其特征在于，所述下模墊(203)為階梯型圓柱，所述下模墊(203)分為上下兩部分圓柱組成，下圓柱直徑大于上圓柱直徑；

3.根據權利要求1所述的一種陶瓷粉末壓模的模具，其特征在于，所述內模(201)的底部有定位結構(204)分布于兩個內模塊的結合面上。

4.根據權利要求1或3所述的一種陶瓷粉末壓模的模具，其特征在于，所述內模(201)與所述外模(101)的上下兩個面均在一個平面上。

5.根據權利要求1所述的一種陶瓷粉末壓模的模具，其特征在于，所述內模(201)中包含的上模沖(202)為階梯圓柱型，所述上模沖上半部分小圓柱直徑與下半部分大圓柱直徑相差0.5mm～10mm。

6.根據權利要求1所述的一種陶瓷粉末壓模的模具，其特征在于，所述外模(101)的兩塊相同外模塊的橫截面為半圓環形，兩側有法蘭面，通過所述螺栓(102)進行對稱固定。

7.根據權利要求1或3所述的一種陶瓷粉末壓模的模具，其特征在于，所述內模塊的橫截面為扇形。

技術總結
本技術提出了一種陶瓷粉末壓模的模具。為解決傳統模具中存在的技術繁瑣以及生產成本高的問題，現發明一種簡單易加工的模具。模具包括內模、外模、下模墊、上模沖、六角螺栓。通過利用外模兩半外模塊包裹住均分為三塊內模塊的內模，通過螺栓在外模塊兩側的法蘭面交叉固定，對內模加強了固定作用，能夠使模具在使用過程中更加穩固，在快速壓模的過程中粉體壓片質量能夠達標。

技術研發人員：張健月,周夏涼,胡文豪,陳小涵,徐群飛
受保護的技術使用者：浙江省冶金研究院有限公司
技術研發日：20240607
技術公布日：2025/4/24
