本技術涉及市政工程，更具體地說，本技術涉及一種市政工程用防護欄。

背景技術：

1、市政基礎設施工程是指城市道路、公共交通、供水、排水、燃氣、熱力、園林、環衛、污水處理、垃圾處理、防洪、地下公共設施及附屬設施的土建、管道、設備安裝工程。市政工程在進行施工過程中需要使用防護欄將施工地周圍圍起來，以此來對施工地進行防護，由于在不同大小的施工地所需要使用的防護欄長度也不相同，當需要對其長度進行調節時便需要對護欄進行拆卸和安裝，但是現有的防護欄之間是通過螺栓進行固定的，拆卸起來比較不方便，為此我們提出了一種市政工程用防護欄。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供了一種市政工程用防護欄，以解決上述背景技術中提出的現有的防護欄之間是通過螺栓進行固定的，拆卸起來比較不方便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種市政工程用防護欄，包括第一支柱和第二支柱，所述第一支柱和第二支柱呈平行設置，所述第一支柱和第二支柱底部均固定有底板，所述第一支柱和第二支柱兩側壁的兩側均固定有側板，且兩個側板之間轉動連接有轉板，所述轉板一側設置有安裝板，且安裝板兩側與轉板之間均設置有連接機構，兩個所述安裝板之間兩側均連接有伸縮擋桿。

3、作為本實用新型的一種優選技術方案，所述底板四角處均開設有安裝孔。

4、作為本實用新型的一種優選技術方案，所述連接機構包括插板和插孔，所述插孔開設在安裝板兩側，所述插板固定在轉板兩側，且插板一端穿過插孔并向外延伸，所述插板一側設置有限位機構。

5、作為本實用新型的一種優選技術方案，所述限位機構包括限位孔和凹槽，所述限位孔開設在插板一側，所述凹槽開設在插孔側壁，所述凹槽內設置有限位板，所述限位板側壁插設在限位孔內，所述限位板另一側壁兩側均固定有連接桿，所述連接桿一端穿過凹槽側壁并固定有拉把手，兩個所述連接桿外均套設有彈簧，所述彈簧一端固定在限位板上，所述彈簧另一端固定在凹槽側壁。

6、作為本實用新型的一種優選技術方案，所述伸縮擋桿包括擋桿和套管，所述套管一端固定在安裝板側壁，所述擋桿一端固定在另一個安裝板側壁，所述擋桿另一端插設在套管內，所述套管兩側壁均開設有限位滑孔，所述擋桿兩側均固定有限位滑板，且限位滑板滑動設置在限位滑孔內。

7、與現有技術相比，本實用新型的有益效果如下：

8、本實用新型通過連接機構來將安裝板安裝在第一支柱和第二支柱一側的轉板上，再通過兩個安裝板之間的伸縮擋桿便能夠對施工地進行防護，通設置多個第一支柱和第二支柱之間進行拼接便能夠對該防護欄的長度進行調節，方便了該防護欄進行使用。

技術特征：

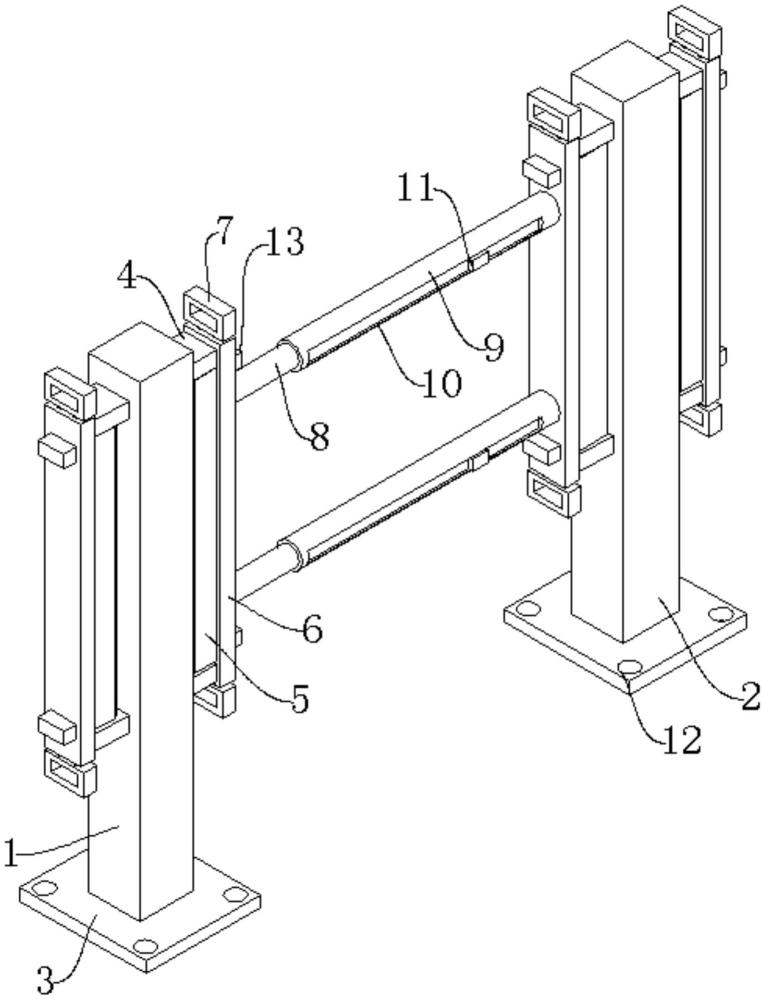

1.一種市政工程用防護欄，包括第一支柱(1)和第二支柱(2)，其特征在于：所述第一支柱(1)和第二支柱(2)呈平行設置，所述第一支柱(1)和第二支柱(2)底部均固定有底板(3)，所述第一支柱(1)和第二支柱(2)兩側壁的兩側均固定有側板(4)，且兩個側板(4)之間轉動連接有轉板(5)，所述轉板(5)一側設置有安裝板(6)，且安裝板(6)兩側與轉板(5)之間均設置有連接機構，兩個所述安裝板(6)之間兩側均連接有伸縮擋桿。

2.根據權利要求1所述的一種市政工程用防護欄，其特征在于：所述底板(3)四角處均開設有安裝孔(12)。

3.根據權利要求1所述的一種市政工程用防護欄，其特征在于：所述連接機構包括插板(13)和插孔，所述插孔開設在安裝板(6)兩側，所述插板(13)固定在轉板(5)兩側，且插板(13)一端穿過插孔并向外延伸，所述插板(13)一側設置有限位機構(7)。

4.根據權利要求3所述的一種市政工程用防護欄，其特征在于：所述限位機構(7)包括限位孔(71)和凹槽(72)，所述限位孔(71)開設在插板(13)一側，所述凹槽(72)開設在插孔側壁，所述凹槽(72)內設置有限位板(73)，所述限位板(73)側壁插設在限位孔(71)內，所述限位板(73)另一側壁兩側均固定有連接桿(74)，所述連接桿(74)一端穿過凹槽(72)側壁并固定有拉把手(76)，兩個所述連接桿(74)外均套設有彈簧(75)，所述彈簧(75)一端固定在限位板(73)上，所述彈簧(75)另一端固定在凹槽(72)側壁。

5.根據權利要求1所述的一種市政工程用防護欄，其特征在于：所述伸縮擋桿包括擋桿(8)和套管(9)，所述套管(9)一端固定在安裝板(6)側壁，所述擋桿(8)一端固定在另一個安裝板(6)側壁，所述擋桿(8)另一端插設在套管(9)內，所述套管(9)兩側壁均開設有限位滑孔(10)，所述擋桿(8)兩側均固定有限位滑板(11)，且限位滑板(11)滑動設置在限位滑孔(10)內。

技術總結
本技術涉及市政工程技術領域，且公開了一種市政工程用防護欄，包括第一支柱和第二支柱，所述第一支柱和第二支柱呈平行設置，所述第一支柱和第二支柱底部均固定有底板，所述第一支柱和第二支柱兩側壁的兩側均固定有側板，且兩個側板之間轉動連接有轉板，所述轉板一側設置有安裝板，且安裝板兩側與轉板之間均設置有連接機構，兩個所述安裝板之間兩側均連接有伸縮擋桿。本技術通過連接機構來將安裝板安裝在第一支柱和第二支柱一側的轉板上，再通過兩個安裝板之間的伸縮擋桿便能夠對施工地進行防護，通設置多個第一支柱和第二支柱之間進行拼接便能夠對該防護欄的長度進行調節，方便了該防護欄進行使用。

技術研發人員：彭凡蘇,唐平
受保護的技術使用者：江蘇順聯工程建設有限公司
技術研發日：20240611
技術公布日：2025/4/24
