本技術涉及工程施工防護設備，具體為一種市政工程施工防護網。

背景技術：

1、市政工程施工防護網是一種用于市政工程施工現場的安全設施，旨在保護工人、行人和周圍環境的安全。這種防護網通常由高強度的材料(如聚乙烯、聚丙烯等)制成，具有抗拉、抗撕裂和耐候性能。它們被懸掛或安裝在建筑物、橋梁、道路等施工現場的周邊，形成一個封閉的安全區域，以防止施工材料、工具或碎片從施工現場掉落，同時也防止未經授權的人員進入施工區域。市政工程施工防護網的設置有助于減少事故發生的可能性，確保施工過程中的安全和有序進行；

2、經檢索，公告號為：cn213927800u的中國專利公開了一種市政工程施工用安全防護網，該專利中記載了通過經螺栓連接的第一連接座和第二連接座方便了防護箱的拆裝便利性，能確保防護箱的固定，也便于運輸和收納時的拆卸，操作更方便、簡單的技術方案；

3、該方案中，在對防護網的高度進行調節時，是通過螺絲螺母實現，但是螺絲螺帽連接通常依賴于螺紋的摩擦力來保持固定，但在振動或長時間使用后，螺紋可能會松動，導致調節位置的改變，從而影響設備的穩定性和準確性，同時在調節時需要反復轉動螺母螺絲，過程比較的費時費力，影響工作效率的問題，為了解決該技術問題，本實用新型提出了一種市政工程施工防護網。

技術實現思路

1、(一)解決的技術問題

2、該方案中，在對防護網的高度進行調節時，是通過螺絲螺母實現，但是螺絲螺帽連接通常依賴于螺紋的摩擦力來保持固定，但在振動或長時間使用后，螺紋可能會松動，導致調節位置的改變，從而影響設備的穩定性和準確性，同時在調節時需要反復轉動螺母螺絲，過程比較的費時費力，影響工作效率的問題，為了解決該技術問題，本實用新型提出了一種市政工程施工防護網。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種市政工程施工防護網，包括一對固定桿，所述固定桿正面開設有側孔，所述固定桿外側壁固定連接有一對固定塊，所述固定塊內部轉動連接有轉動桿，且轉動桿一端外壁固定連接有把手，同時轉動桿另一端固定連接有棘輪，且棘輪與所述側孔相對應，所述固定桿內部開設有內腔，所述內腔內部設置有滑動桿，所述滑動桿一側固定連接有齒條，且齒條與所述棘輪相嚙合，所述滑動桿另一側固定連接有限位板，同時固定桿內部開設有滑槽，且限位板滑動連接在所述滑槽內，所述滑動桿頂部固定連接有外殼，所述外殼內部設置有防護網。

5、優選的，所述外殼內部固定連接有電機，所述電機輸出端固定轉動軸，所述轉動軸另一端轉動連接在所述外殼內。

6、優選的，所述轉動軸外側壁固定連接有收卷筒，且防護網一端固定連接在所述收卷筒上，同時防護網貫穿外殼并延伸至外殼下方。

7、優選的，所述防護網底部兩側均固定連接有限位環一，所述防護網底部兩端均固定連接有限位環二。

8、優選的，所述限位環一與限位環二內部滑動連接有插銷，兩側所述固定桿內側壁開設有內孔，且內孔與所述插銷相對應，并且插銷插接在所述內孔內。

9、優選的，兩側所述固定桿底部均固定連接有底座，所述底座底部設置有防滑紋。

10、(三)有益效果

11、本實用新型提供了一種市政工程施工防護網。具備以下有益效果：

12、(1)固定桿通過側孔與固定塊連接，固定塊上的把手通過轉動桿與棘輪相連，當用戶向上拉動固定桿內的滑動桿時，滑動桿帶動齒條向上移動，由于齒條的斜向設計和棘輪的彎曲端，齒條在向上移動時會帶動棘輪不停的轉動和復位，并在其無法向下移動的情況下卡在齒牙之間的縫隙內，從而阻止了滑動桿的逆向移動，保障了其穩定性，解決了傳統通過復雜的螺絲螺母進行固定調節的問題，提高了工作效率。

13、(2)外殼內安裝了電機和收卷筒，電機驅動收卷筒旋轉，逐漸釋放外殼內的防護網，防護網通過限位環一和限位環二的設計，在移動過程中受到限制，直到底部的插銷對準內孔，一旦插銷插入內孔，防護網就會固定在外殼內，實現對工作區域的防護，這個設計方案解決了快速放置和方便收納防護網的需求，同時確保了防護網在使用過程中的穩定性和可靠性。

技術特征：

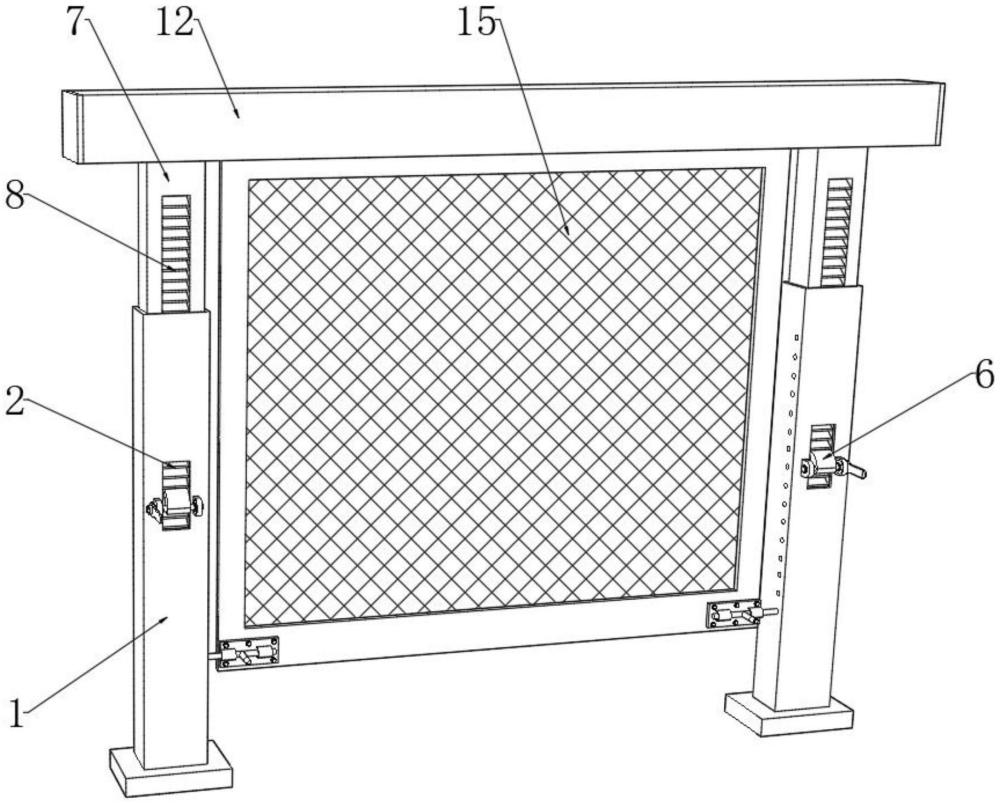

1.一種市政工程施工防護網，其特征在于：包括一對固定桿(1)，所述固定桿(1)正面開設有側孔(2)，所述固定桿(1)外側壁固定連接有一對固定塊(3)，所述固定塊(3)內部轉動連接有轉動桿(5)，且轉動桿(5)一端外壁固定連接有把手(4)，同時轉動桿(5)另一端固定連接有棘輪(6)，且棘輪(6)與所述側孔(2)相對應，所述固定桿(1)內部開設有內腔(9)，所述內腔(9)內部設置有滑動桿(7)，所述滑動桿(7)一側固定連接有齒條(8)，且齒條(8)與所述棘輪(6)相嚙合，所述滑動桿(7)另一側固定連接有限位板(11)，同時固定桿(1)內部開設有滑槽(10)，且限位板(11)滑動連接在所述滑槽(10)內，所述滑動桿(7)頂部固定連接有外殼(12)，所述外殼(12)內部設置有防護網(15)。

2.根據權利要求1所述的一種市政工程施工防護網，其特征在于：所述外殼(12)內部固定連接有電機(13)，所述電機(13)輸出端固定轉動軸(21)，所述轉動軸(21)另一端轉動連接在所述外殼(12)內。

3.根據權利要求2所述的一種市政工程施工防護網，其特征在于：所述轉動軸(21)外側壁固定連接有收卷筒(14)，且防護網(15)一端固定連接在所述收卷筒(14)上，同時防護網(15)貫穿外殼(12)并延伸至外殼(12)下方。

4.根據權利要求3所述的一種市政工程施工防護網，其特征在于：所述防護網(15)底部兩側均固定連接有限位環一(16)，所述防護網(15)底部兩端均固定連接有限位環二(19)。

5.根據權利要求4所述的一種市政工程施工防護網，其特征在于：所述限位環一(16)與限位環二(19)內部滑動連接有插銷(17)，兩側所述固定桿(1)內側壁開設有內孔(18)，且內孔(18)與所述插銷(17)相對應，并且插銷(17)插接在所述內孔(18)內。

6.根據權利要求5所述的一種市政工程施工防護網，其特征在于：兩側所述固定桿(1)底部均固定連接有底座(20)，所述底座(20)底部設置有防滑紋。

技術總結
本技術公開了一種市政工程施工防護網，包括一對固定桿，所述固定桿正面開設有側孔，所述固定桿外側壁固定連接有一對固定塊，所述固定塊內部轉動連接有轉動桿，且轉動桿一端外壁固定連接有把手，同時轉動桿另一端固定連接有棘輪，且棘輪與所述側孔相對應，所述固定桿內部開設有內腔。本技術在實際使用的過程中，固定桿通過側孔與固定塊連接，固定塊上的把手通過轉動桿與棘輪相連，當用戶向上拉動固定桿內的滑動桿時，滑動桿帶動齒條向上移動，由于齒條的斜向設計和棘輪的彎曲端，齒條在向上移動時會帶動棘輪不停的轉動和復位，并在其無法向下移動的情況下卡在齒牙之間的縫隙內，從而阻止了滑動桿的逆向移動，保障了其穩定性。

技術研發人員：張進化
受保護的技術使用者：湖北興吉建筑工程有限公司
技術研發日：20240611
技術公布日：2025/4/28
