本技術涉及樓梯安全的，尤其涉及一種樓梯安全防護網。

背景技術：

1、樓梯是指一種由連續梯級的梯段、平臺和圍護結構等組成的作為樓層間交通用的建筑物構件，在樓梯的建筑施工領域，在樓梯的建筑施工過程中，為了防止外來人員進入未建造完成的樓梯發生墜落等傷害，要在樓梯口處設置安全防護網對外來人員進行攔截，因此，需要一種樓梯安全防護網。

2、為此公告號為cn217871941u的中國專利公開了一種建筑施工樓梯安全防護網，包括防護網主體和墻面，所述防護網主體的外壁固定連接有第一撥叉，所述防護網主體外壁固定有第二撥叉，所述第一撥叉的內壁滑動連接有第一橫軸。該建筑施工樓梯安全防護網，在安全防護網安裝過程中，首先將底部的萬向輪將防護網主體移動至安裝部位，隨后將第一卡塊對準樓梯口的預留槽內，隨后向右拉動第二支撐體部分，第二支撐體受力后帶著銜接桿偏移，銜接桿偏移時帶著第一橫軸在第一撥叉內滑動，銜接桿偏移時帶著第二橫軸在第二撥叉內滑動，此時銜接桿之間夾角變小，第二支撐體開始向右移動，直至第二支撐體右側外壁接觸至墻面表面。

3、但在該專利中，由于其是通過第一卡塊對準樓梯口的預留槽和第二卡塊緊密的抵住右側墻面的預留槽內而對其的左側和右側進行固定的，導致其的頂部和底部仍是未與地面固定的，這樣會使其可能會被固定的不牢靠，降低其的安全防護效果，并且在該專利中，由于其防護網主體與其的其他結構之間是一體式的，導致在其需要進行維護保養時，且在其進行維護保養的過程中當其防護網主體需要進行清洗時，其防護網主體就無法單獨拆卸下來，這樣要對其整體進行清洗，從而增加清洗的對象，增加其進行維護保養的難度。

技術實現思路

1、本實用新型為解決現有技術中安全防護效果差、不便進行維護保養的問題提供一種樓梯安全防護網，能夠提高安全防護效果，且方便進行維護保養。

2、為實現上述目的，本實用新型提供如下技術方案：一種樓梯安全防護網，包括第一回形支撐板、安全防護網主體和門形桿，第一回形支撐板的前側開設有限位長孔，安全防護網主體的外表面固定安裝有回形連接板，回形連接板活動安裝于第一回形支撐板的內部；門形桿的桿體內部螺紋安裝有分別間接固定第一回形支撐板頂部和第一回形支撐板兩側的第一固定組件，第一回形支撐板的前側和后側均固定安裝有間接固定第一回形支撐板底部的第二固定組件，門形桿的前側和后側均固定安裝有增加第一回形支撐板固定在地面上時的牢固性的加固組件；回形連接板的后側固定安裝有間接限位安全防護網主體且可被拆卸的第一可拆限位組件，回形連接板的頂部、底部、左側和右側均固定安裝有間接限位安全防護網主體且可被拆卸的第二可拆限位組件，回形連接板的內部固定安裝有間接定位安全防護網主體的定位組件。

3、進一步地，第一固定組件包括兩個螺桿，兩個螺桿均螺紋安裝于門形桿的桿體內部。

4、進一步地，第二固定組件包括四個限位塊，兩個限位塊的后側均固定安裝于第一回形支撐板的前側，兩個限位塊的前側均固定安裝于第一回形支撐板的后側，四個限位塊的內部均螺紋連接有第一安裝螺釘。

5、進一步地，加固組件包括兩個第一l形桿和兩個第二l形桿，兩個第一l形桿的后側固定安裝于門形桿的前側，兩個第一l形桿的前側固定安裝于門形桿的后側。

6、進一步地，第一可拆限位組件包括回形限位板，回形限位板的前側固定安裝于回形連接板的后側。

7、進一步地，第二可拆限位組件包括四個第一限位長桿，第一個第一限位長桿的底部固定安裝于回形連接板的頂部，第二個第一限位長桿的頂部固定安裝于回形連接板的底部，第三個第一限位長桿的右側固定安裝于回形連接板的左側，第四個第一限位長桿的左側固定安裝于回形連接板的右側，第一限位長桿與限位長孔活動連接，第一限位長桿的前側開設有支撐長槽，第一限位長桿的內部螺紋連接有第二安裝螺釘。

8、進一步地，定位組件包括第二回形支撐板，第二回形支撐板固定安裝于回形連接板的內部，第二回形支撐板的前側開設有回形長槽，回形長槽與回形限位板活動連接，第二回形支撐板的頂部、底部、左側和右側均固定連接有第二限位長桿，第二限位長桿固定安裝于限位長孔的內部，第二限位長桿與第二安裝螺釘螺紋連接。

9、本實用新型的工作原理及使用原理在于：在使用本裝置的過程中，通過安全防護網主體的設置，使本裝置能夠在樓梯的建筑施工過程中進行安全防護，通過門形桿、第一回形支撐板、第一固定組件、第二固定組件和加固組件的設置，使本裝置與地面之間能夠固定牢靠，使本裝置能夠提高安全防護效果，并且在使用本裝置的過程中，通過第一回形支撐板、限位長孔、回形連接板、第一可拆限位組件、第二可拆限位組件和定位組件的設置，使安全防護網主體能夠單獨拆卸下來，使本裝置能夠避免因對本裝置整體進行清洗而增加清洗的對象，使本裝置能夠方便進行維護保養。

10、本實用新型的有益技術效果是：

11、通過安全防護網主體的設置，使本裝置能夠在樓梯的建筑施工過程中進行安全防護，通過門形桿、第一回形支撐板、第一固定組件、第二固定組件和加固組件的設置，使第一回形支撐板的頂部、兩側和底部均能夠被間接固定在地面上，使本裝置與地面之間能夠固定牢靠，使本裝置能夠避免因固定不牢靠而降低安全防護效果，使本裝置能夠提高安全防護效果，并且通過第一回形支撐板、限位長孔、回形連接板、第一可拆限位組件、第二可拆限位組件和定位組件的設置，在本裝置需要進行維護保養時，且在本裝置進行維護保養的過程中，當安全防護網主體需要進行清洗時，使安全防護網主體能夠單獨拆卸下來，使本裝置整體能夠避免因安全防護網主體無法單獨拆卸下來而被進行清洗，使本裝置能夠避免因對本裝置整體進行清洗而增加清洗的對象，使本裝置能夠避免因增加清洗的對象而增加行維護保養的難度，使本裝置能夠方便進行維護保養。

技術特征：

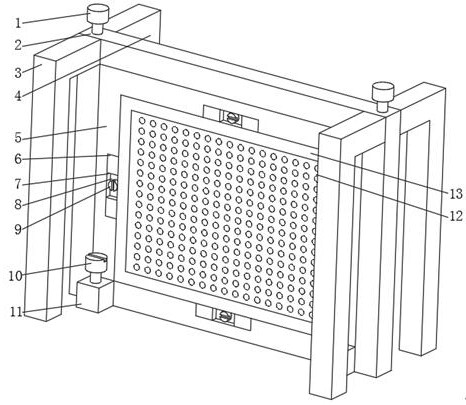

1.一種樓梯安全防護網，包括第一回形支撐板（5）、安全防護網主體（12）和門形桿（2），第一回形支撐板（5）的前側開設有限位長孔（7），安全防護網主體（12）的外表面固定安裝有回形連接板（13），回形連接板（13）活動安裝于第一回形支撐板（5）的內部；其特征在于:門形桿（2）的桿體內部螺紋安裝有分別間接固定第一回形支撐板（5）頂部和第一回形支撐板（5）兩側的第一固定組件，第一回形支撐板（5）的前側和后側均固定安裝有間接固定第一回形支撐板（5）底部的第二固定組件，門形桿（2）的前側和后側均固定安裝有增加第一回形支撐板（5）固定在地面上時的牢固性的加固組件；回形連接板（13）的后側固定安裝有間接限位安全防護網主體（12）且可被拆卸的第一可拆限位組件，回形連接板（13）的頂部、底部、左側和右側均固定安裝有間接限位安全防護網主體（12）且可被拆卸的第二可拆限位組件，回形連接板（13）的內部固定安裝有間接定位安全防護網主體（12）的定位組件。

2.根據權利要求1所述的一種樓梯安全防護網，其特征在于：第一固定組件包括兩個螺桿（1），兩個螺桿（1）均螺紋安裝于門形桿（2）的桿體內部。

3.根據權利要求1或2所述的一種樓梯安全防護網，其特征在于：第二固定組件包括四個限位塊（11），兩個限位塊（11）的后側均固定安裝于第一回形支撐板（5）的前側，兩個限位塊（11）的前側均固定安裝于第一回形支撐板（5）的后側，四個限位塊（11）的內部均螺紋連接有第一安裝螺釘（10）。

4.根據權利要求1或2所述的一種樓梯安全防護網，其特征在于：加固組件包括兩個第一l形桿（3）和兩個第二l形桿（4），兩個第一l形桿（3）的后側固定安裝于門形桿（2）的前側，兩個第一l形桿（3）的前側固定安裝于門形桿（2）的后側。

5.根據權利要求3所述的一種樓梯安全防護網，其特征在于：加固組件包括兩個第一l形桿（3）和兩個第二l形桿（4），兩個第一l形桿（3）的后側固定安裝于門形桿（2）的前側，兩個第一l形桿（3）的前側固定安裝于門形桿（2）的后側。

6.根據權利要求1、2或5所述的一種樓梯安全防護網，其特征在于：第一可拆限位組件包括回形限位板（17），回形限位板（17）的前側固定安裝于回形連接板（13）的后側。

7.根據權利要求4所述的一種樓梯安全防護網，其特征在于：第一可拆限位組件包括回形限位板（17），回形限位板（17）的前側固定安裝于回形連接板（13）的后側。

8.根據權利要求1、2、5或7所述的一種樓梯安全防護網，其特征在于：第二可拆限位組件包括四個第一限位長桿（6），第一個第一限位長桿（6）的底部固定安裝于回形連接板（13）的頂部，第二個第一限位長桿（6）的頂部固定安裝于回形連接板（13）的底部，第三個第一限位長桿（6）的右側固定安裝于回形連接板（13）的左側，第四個第一限位長桿（6）的左側固定安裝于回形連接板（13）的右側，第一限位長桿（6）與限位長孔（7）活動連接，第一限位長桿（6）的前側開設有支撐長槽（8），第一限位長桿（6）的內部螺紋連接有第二安裝螺釘（9）。

9.根據權利要求6所述的一種樓梯安全防護網，其特征在于：第二可拆限位組件包括四個第一限位長桿（6），第一個第一限位長桿（6）的底部固定安裝于回形連接板（13）的頂部，第二個第一限位長桿（6）的頂部固定安裝于回形連接板（13）的底部，第三個第一限位長桿（6）的右側固定安裝于回形連接板（13）的左側，第四個第一限位長桿（6）的左側固定安裝于回形連接板（13）的右側，第一限位長桿（6）與限位長孔（7）活動連接，第一限位長桿（6）的前側開設有支撐長槽（8），第一限位長桿（6）的內部螺紋連接有第二安裝螺釘（9）。

10.根據權利要求7或9所述的一種樓梯安全防護網，其特征在于：定位組件包括第二回形支撐板（14），第二回形支撐板（14）固定安裝于回形連接板（13）的內部，第二回形支撐板（14）的前側開設有回形長槽（16），回形長槽（16）與回形限位板（17）活動連接，第二回形支撐板（14）的頂部、底部、左側和右側均固定連接有第二限位長桿（15），第二限位長桿（15）固定安裝于限位長孔（7）的內部，第二限位長桿（15）與第二安裝螺釘（9）螺紋連接。

技術總結
本技術涉及樓梯安全的技術領域，尤其涉及一種樓梯安全防護網；包括第一回形支撐板、安全防護網主體和門形桿，第一回形支撐板的前側開設有限位長孔，安全防護網主體的外表面固定安裝有回形連接板，回形連接板活動安裝于第一回形支撐板的內部；門形桿的桿體內部螺紋安裝有第一固定組件，第一回形支撐板的前側和后側均固定安裝有第二固定組件，門形桿的前側和后側均固定安裝有加固組件；回形連接板的后側固定安裝有第一可拆限位組件，回形連接板的頂部、底部、左側和右側均固定安裝有第二可拆限位組件，回形連接板的內部固定安裝有定位組件；解決了安全防護效果差和不便進行維護保養的技術問題。

技術研發人員：李鑫,向文,馮海
受保護的技術使用者：阿壩礦業有限公司
技術研發日：20240612
