本技術涉及門窗制造領域，特別涉及一種可調節角度的天窗。

背景技術：

1、天窗是房屋頂部的開口，通常用于通風、采光或觀察。在房屋中，天窗可以增加自然光線的進入，提高室內空氣質量，并增加房屋的美觀，建筑天窗多安裝在屋頂。

2、但是，現有技術中，由于建筑天窗在進行角度調節時，多需要人工爬高去調節，這種調節方式無疑增加了調節的難度。

技術實現思路

1、本實用新型要解決的技術問題是提供一種可調節角度的天窗。

2、為了解決上述技術問題，本實用新型的技術方案:一種可調節角度的天窗，包括基座，所述基座的上端邊緣位置設置有調節箱，所述調節箱的內部固定連接有支板，所述支板的一側設置有第一電動推桿，所述第一電動推桿的右側固定連接有短塊，所述短塊的下端固定連接有長桿，所述長桿的下端固定連接有導向塊，所述調節箱的內部底端固定連接有導向架，所述短塊的上端固定連接有固定塊，所述固定塊的右側固定連接有連接桿，所述連接桿的兩側固定連接有短桿，所述短桿的外部活動連接有轉塊，所述轉塊的一側固定連接有轉軸，所述轉軸的另一端固定連接有窗體。

3、優選的，所述窗體的內部設置有采光玻璃，所述窗體的內壁開設有滑槽，所述滑槽的內部設置有第二電動推桿，所述第二電動推桿的一側固定連接有移動塊。

4、優選的，所述移動塊的上端固定連接有支撐塊，所述支撐塊的上端固定連接有卡圈，所述卡圈的內部活動連接有卡環，所述卡環的上端固定連接有支桿，所述支桿的上端固定連接有螺紋套筒，所述螺紋套筒的內部設置有螺紋柱，所述螺紋柱的上端固定連接有安裝板，所述安裝板的下端靠近螺紋柱的位置設置有清潔墊。

5、優選的，所述調節箱的數量為兩組，且其關于基座的中線對稱設置。

6、優選的，所述螺紋套筒通過支桿、卡環配合卡圈與支撐塊活動連接。

7、優選的，所述螺紋柱的外螺紋與螺紋套筒的內螺紋相適配。

8、采用上述技術方案，通過開啟第一電動推桿，第一電動推桿縮回并帶動短塊移動，進而使短桿在轉塊內滑動，轉塊隨其轉動，進而帶動窗體旋轉，實現對其角度的改變，同理，電動推桿伸出，轉塊反向轉動，轉板的一側緊貼在基座上，實現對基座的封閉，在轉塊轉動的過程中，導向塊在導向架的內部滑動，在導向塊、導向架的配合下能夠增加轉塊帶動窗體翻轉時的穩定性，通過轉塊、連接桿、移動塊、電動推桿等組件能夠使窗體翻轉，從而能夠改變天窗的采光角度，以第一電動推桿推動調節代替人工調節，大大的降低了調節的難度。

9、采用上述技術方案，通過轉動螺紋套筒，在螺紋柱外部螺紋的作用下，安裝板向上移動，螺紋柱從螺紋套筒內滑出，實現對清潔墊的拆卸，同樣的，安裝時，僅需將螺紋柱滑入螺紋套筒并反向轉動，實現對安裝板的限位，即完成對清潔墊的安裝，通過卡環、卡圈、螺紋套筒配合螺紋柱能夠對清潔墊進行快速的裝卸，進而能夠在長時間的使用下進行更換，同時也能夠降低更換的難度。

技術特征：

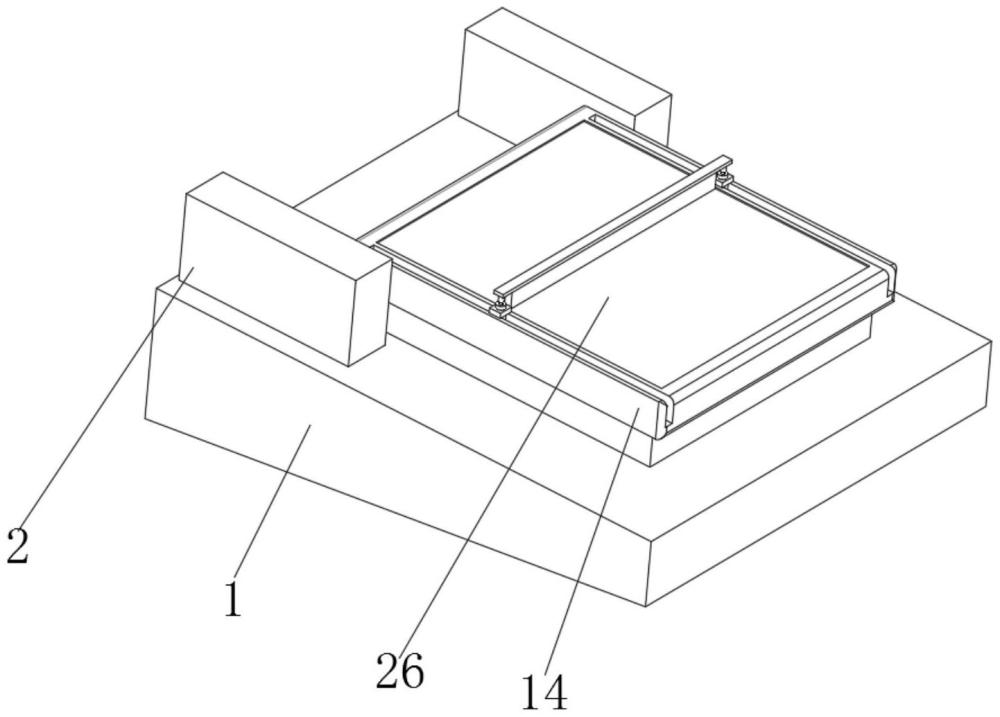

1.一種可調節角度的天窗，包括基座(1)，其特征在于：所述基座(1)的上端邊緣位置設置有調節箱(2)，所述調節箱(2)的內部固定連接有支板(3)，所述支板(3)的一側設置有第一電動推桿(4)，所述第一電動推桿(4)的右側固定連接有短塊(5)，所述短塊(5)的下端固定連接有長桿(6)，所述長桿(6)的下端固定連接有導向塊(7)，所述調節箱(2)的內部底端固定連接有導向架(8)，所述短塊(5)的上端固定連接有固定塊(9)，所述固定塊(9)的右側固定連接有連接桿(10)，所述連接桿(10)的兩側固定連接有短桿(11)，所述短桿(11)的外部活動連接有轉塊(12)，所述轉塊(12)的一側固定連接有轉軸(13)，所述轉軸(13)的另一端固定連接有窗體(14)。

2.根據權利要求1所述的一種可調節角度的天窗，其特征在于：所述窗體(14)的內部設置有采光玻璃(26)，所述窗體(14)的內壁開設有滑槽(15)，所述滑槽(15)的內部設置有第二電動推桿(16)，所述第二電動推桿(16)的一側固定連接有移動塊(17)。

3.根據權利要求2所述的一種可調節角度的天窗，其特征在于：所述移動塊(17)的上端固定連接有支撐塊(18)，所述支撐塊(18)的上端固定連接有卡圈(19)，所述卡圈(19)的內部活動連接有卡環(20)，所述卡環(20)的上端固定連接有支桿(21)，所述支桿(21)的上端固定連接有螺紋套筒(22)，所述螺紋套筒(22)的內部設置有螺紋柱(24)，所述螺紋柱(24)的上端固定連接有安裝板(23)，所述安裝板(23)的下端靠近螺紋柱(24)的位置設置有清潔墊(25)。

4.根據權利要求1所述的一種可調節角度的天窗，其特征在于：所述調節箱(2)的數量為兩組，且其關于基座(1)的中線對稱設置。

5.根據權利要求3所述的一種可調節角度的天窗，其特征在于：所述螺紋套筒(22)通過支桿(21)、卡環(20)配合卡圈(19)與支撐塊(18)活動連接。

6.根據權利要求3所述的一種可調節角度的天窗，其特征在于：所述螺紋柱(24)的外螺紋與螺紋套筒(22)的內螺紋相適配。

技術總結
本技術公開了一種可調節角度的天窗，涉及門窗制造領域，包括基座，所述基座的上端邊緣位置設置有調節箱，所述調節箱的內部固定連接有支板，所述支板的一側設置有第一電動推桿，所述第一電動推桿的右側固定連接有短塊，所述短塊的下端固定連接有長桿，所述長桿的下端固定連接有導向塊；本技術的優點在于：通過轉塊、連接桿、移動塊、電動推桿等組件能夠使窗體翻轉，從而能夠改變天窗的采光角度，以第一電動推桿推動調節代替人工調節，大大的降低了調節的難度；通過卡環、卡圈、螺紋套筒配合螺紋柱能夠對清潔墊進行快速的裝卸，進而能夠在長時間的使用下進行更換，同時也能夠降低更換的難度。
