本技術涉及裝配式住宅，尤其是涉及一種裝配式房屋墻板及裝配式房屋。

背景技術：

1、裝配式建筑是指把傳統建造方式中的大量現場作業工作轉移到工廠進行，在工廠加工制作好建筑用構件和配件，例如樓板、墻板、樓梯、陽臺等，運輸?shù)浇ㄖ┕がF(xiàn)場，通過可靠的連接方式在現場裝配安裝而成的建筑；而模塊化裝配式是將裝配構件進行不同的重組，實現不同的裝配方案。

2、裝配式建筑的墻板相對于鋼筋混凝土的墻體，裝配式房屋的墻板相對來說較薄，保溫防潮性能較差。

技術實現思路

1、本實用新型的第一目的在于提供一種裝配式房屋墻板，該裝配式房屋墻板能夠解決現有技術中裝配式房屋保溫防潮性能差的問題；

2、本實用新型的第二目的在于提供一種裝配式房屋，其采用如以上所述的裝配式房屋墻板。

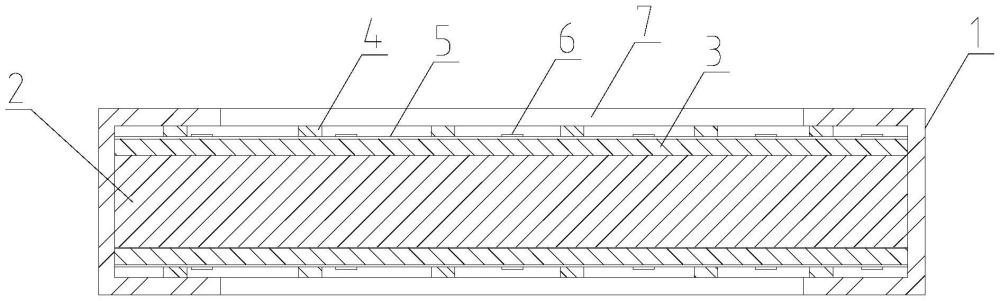

3、本實用新型提供一種裝配式房屋墻板，其包括邊框、保溫層、防水層和龍骨架；

4、所述保溫層的兩側均設置有防水層，所述邊框套設在保溫層的邊緣處；

5、所述龍骨架與防水層相貼合并與邊框相連接。

6、優選的，所述保溫層包括聚酯板或者巖棉。

7、優選的，所述防水層包括塑料膜；

8、所述塑料膜的覆蓋在保溫層的外側。

9、優選的，所述塑料膜通過壓條固定在保溫層的外側。

10、優選的，所述壓條包括第一壓條和第二壓條；

11、所述壓條包括多根第一壓條和多根第二壓條；

12、多根第一壓條間隔設置，多根第二壓條間隔設置，且第一壓條和第二壓條相互垂直設置。

13、優選的，所述第一壓條和第二壓條的交叉處設置有固定裝置。

14、優選的，所述固定裝置為固定螺釘。

15、優選的，所述龍骨架為加強管；

16、所述龍骨架包括多個加強管，所述加強管與邊框連接。

17、優選的，所述邊框?yàn)閡型結構。

18、一種裝配式房屋，其包括如以上所述的裝配式房屋墻板。

19、有益效果：

20、通過保溫層和防水層的設置，能夠提高裝配式房屋墻板的保溫性能，另外，通過龍骨架的設置能夠提高墻板的結構強度。

技術特征：

1.一種裝配式房屋墻板，其特征在于，包括邊框、保溫層、防水層和龍骨架；

2.根據權利要求1所述的裝配式房屋墻板，其特征在于，所述塑料膜通過壓條固定在保溫層的外側。

3.根據權利要求2所述的裝配式房屋墻板，其特征在于，所述壓條包括第一壓條和第二壓條；

4.根據權利要求3所述的裝配式房屋墻板，其特征在于，所述第一壓條和第二壓條的交叉處設置有固定裝置。

5.根據權利要求4所述的裝配式房屋墻板，其特征在于，所述固定裝置為固定螺釘。

6.根據權利要求1所述的裝配式房屋墻板，其特征在于，所述龍骨架為加強管；

7.根據權利要求1所述的裝配式房屋墻板，其特征在于，所述邊框?yàn)閡型結構。

8.一種裝配式房屋，其特征在于，包括如權利要求1-7任意一項所述的裝配式房屋墻板。

技術總結
本技術涉及裝配式住宅技術領域，尤其是涉及一種裝配式房屋墻板及裝配式房屋。裝配式房屋墻板包括邊框、保溫層、防水層和龍骨架；所述保溫層的兩側均設置有防水層，所述邊框套設在保溫層的邊緣處；所述龍骨架與防水層相貼合并與邊框相連接。通過保溫層和防水層的設置，能夠提高裝配式房屋墻板的保溫性能，另外，通過龍骨架的設置能夠提高墻板的結構強度。

技術研發人員：徐元華
受保護的技術使用者：北京金華恒源集成房屋有限公司
技術研發日：20240614
技術公布日：2025/4/28
