本技術技術鋁模板壓槽領域，特別是涉及一種鋁模板預埋壓槽結構。

背景技術：

1、鋁合金模板以鋁合金型材為主要材料，經過機械加工和焊接等工藝制成的適用于混凝土工程的模板，并按照50mm模數設計由面板、肋、主體型材、平面模板、轉角模板、早拆裝置組合而成，鋁模板在建筑混凝土注塑中起到了重要的作用。

2、在鋁模板注塑混凝土成型承重墻(剪力墻)后，需要利用磚塊將其連接面進行鋪砌從而形成各個房間，傳統承重墻成型后，由于和磚塊的連接處都是同一厚度，需要利用水泥進行填縫，最后進行抹平，這種連接處在長時間的使用中可能會出現間隙，使得連接處不牢靠，從而造成墻面出現空鼓的情況。

技術實現思路

1、本實用新型的目的是提供一種鋁模板預埋壓槽結構，具有提高連接處穩固，從而避免出現空隙造成空鼓的目的，以解決上述背景技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種鋁模板預埋壓槽結構，包括一體成型在剪力墻表面的凹槽，所述剪力墻的表面注塑有拉力鋼筋，所述剪力墻的一側鋪砌有砌磚，所述剪力墻和砌磚的外表面通過多個射釘固定安裝有拉力層一，所述拉力層一的外表面設置有墊板，射釘貫穿墊板并延伸至對應的剪力墻和砌磚的內部，所述拉力層一的表面混合涂抹有水泥層一，所述水泥層一遠離拉力層一的一側設置有拉力層二，所述拉力層二的表面混合涂抹有水泥層二。

3、優選的，所述墊板的外表面設置有墊圈，所述射釘貫穿于墊圈的內部，所述墊圈的表面與墊板的表面緊密貼合。

4、優選的，所述水泥層一的外表面通過膠泥層與拉力層二的內表面黏結。

5、優選的，所述拉力層一為鐵絲網，且鐵絲網的寬度為三十厘米。

6、優選的，所述拉力層二為玻纖網格布，所述拉力層二的寬度為三十厘米。

7、優選的，所述凹槽的一體成型的深度大于一厘米，所述砌磚表面的抹灰層厚度與剪力墻齊平。

8、1、本實用新型的有益效果是：本實用新型通過一體成型凹槽的設計，可以在剪力墻和砌磚之間鋪設各個層，避免連接處出現鼓點的情況，也減少了水泥的鋪設量，通過射釘將拉力層一固定安裝在剪力墻和砌磚的外表面，同時墊板增加接觸的面積，拉力層一增加連接處拉力的穩定性，同時水泥層一和水泥層二之間鋪設的拉力層二增加穩固效果，通過設置以上結構，提高連接處穩固性，從而避免出現空隙造成空鼓的情況。

9、2、本實用新型通過設置墊圈，增加射釘和墊板之間的接觸面，增加射釘射入時的穩固性。

10、3、本實用新型通過設置膠泥層，增加了水泥層一和拉力層二之間的黏固性，避免出現脫落的情況。

11、4、本實用新型通過設置拉力層一為鐵絲網，且與水泥層一之間相互混合涂抹，增加了連接處的拉力穩定性，同時，拉力層二和表面涂抹的水泥層二提高了抗拉效果，也起到了耐堿效果。

技術特征：

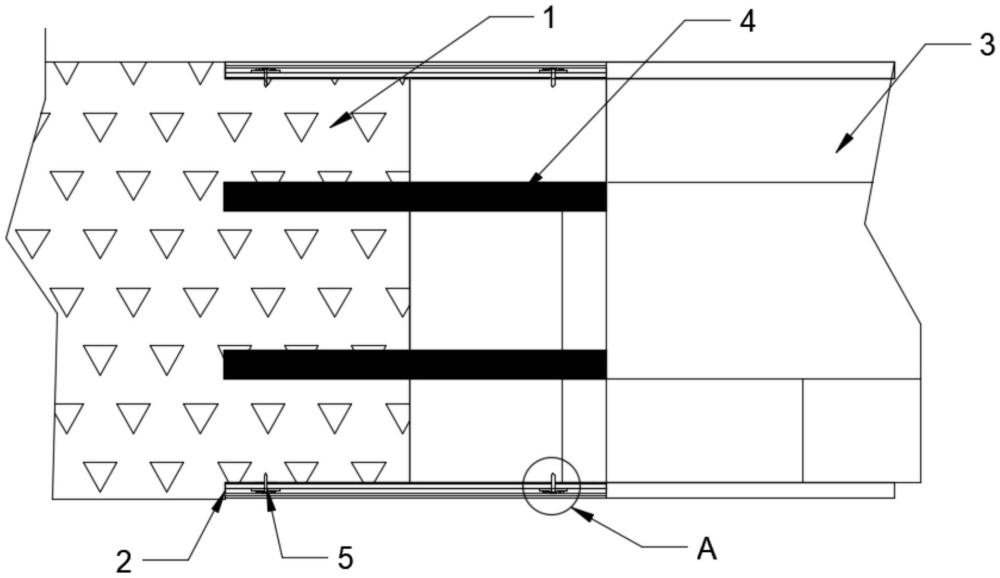

1.一種鋁模板預埋壓槽結構，包括一體成型在剪力墻(1)表面的凹槽(2)，所述剪力墻(1)的表面注塑有拉力鋼筋(4)，所述剪力墻(1)的一側鋪砌有砌磚(3)，其特征在于，所述剪力墻(1)和砌磚(3)的外表面通過多個射釘(5)固定安裝有拉力層一(6)，所述拉力層一(6)的外表面設置有墊板(7)，射釘(5)貫穿墊板(7)并延伸至對應的剪力墻(1)和砌磚(3)的內部，所述拉力層一(6)的表面混合涂抹有水泥層一(9)，所述水泥層一(9)遠離拉力層一(6)的一側設置有拉力層二(10)，所述拉力層二(10)的表面混合涂抹有水泥層二(11)。

2.根據權利要求1所述的一種鋁模板預埋壓槽結構，其特征在于，所述墊板(7)的外表面設置有墊圈(8)，所述射釘(5)貫穿于墊圈(8)的內部，所述墊圈(8)的表面與墊板(7)的表面緊密貼合。

3.根據權利要求1所述的一種鋁模板預埋壓槽結構，其特征在于，所述水泥層一(9)的外表面通過膠泥層(12)與拉力層二(10)的內表面黏結。

4.根據權利要求1所述的一種鋁模板預埋壓槽結構，其特征在于，所述拉力層一(6)為鐵絲網，且鐵絲網的寬度為三十厘米。

5.根據權利要求1所述的一種鋁模板預埋壓槽結構，其特征在于，所述拉力層二(10)為玻纖網格布，所述拉力層二(10)的寬度為三十厘米。

6.根據權利要求1所述的一種鋁模板預埋壓槽結構，其特征在于，所述凹槽(2)的一體成型的深度大于一厘米，所述砌磚(3)表面的抹灰層厚度與剪力墻(1)齊平。

技術總結
本技術公開了一種鋁模板預埋壓槽結構，包括一體成型在剪力墻表面的凹槽，所述剪力墻的表面注塑有拉力鋼筋，所述剪力墻的一側鋪砌有砌磚，所述剪力墻和砌磚的外表面通過多個所述射釘固定安裝有拉力層一，所述拉力層一的外表面設置有墊板，所述射釘貫穿墊板并延伸至對應的剪力墻和砌磚的內部。本技術通過一體成型凹槽的設計，可以在剪力墻和砌磚之間鋪設各個層，避免連接處出現鼓點的情況，也減少了水泥的鋪設量，通過射釘將拉力層一固定安裝在剪力墻和砌磚的外表面，同時墊板增加接觸的面積，拉力層一增加連接處拉力的穩定性，同時水泥層一和水泥層二之間鋪設的拉力層二增加穩固效果，提高連接處穩固性，從而避免出現空隙造成空鼓的情況。

技術研發人員：宋興寶,張德銀,鄧林林,陶亮亮,周瑞
受保護的技術使用者：安徽源昇新型材料有限公司
技術研發日：20240530
技術公布日：2025/4/28
