本技術涉及建筑設備，更具體地說，本技術涉及一種房屋建筑用防水保溫板。

背景技術：

1、建筑用保溫板，也叫地平線建筑外墻裝飾一體板，是由聚合物砂漿、玻璃纖維網格布、阻燃型模塑聚苯乙烯泡沫板(eps)或擠塑板(xps)等材料復合而成，外墻保溫板等功能于一體，工廠化生產，現場粘結施工，是滿足當前房屋建筑節能需求，提高工業與民用建筑外墻保溫水平的優選材料，也是對既有建筑節能改造的首選材料，用作于現在高層外墻、室內商場，以及工業設備，具有造價低效果好耐腐蝕，無污染。

2、現有的保溫板采用瀝青防水卷材，溫度穩定性差，高溫易流淌，低溫易脆裂，耐老化性較差，使用年限短，同時不便于安裝，降低了房屋施工的效率。

3、經檢索，申請號為cn202121335716.9的中國專利公開了一種具有防水功能的建筑用保溫板，該實用新型通過彈簧的設置，可減少墻面在受到撞擊時，撞擊對保溫板外殼造成的損害，使保溫板外殼的安全性能更高，再通過安裝槽和安裝塊的設置，可以快速的對保溫板進行組裝，達到便于組裝的效果，且提高了連接的穩定性，提高施工效率。

4、但是上述保溫板在實際使用時，保溫板的實際重量較重在進行安裝時更加的費力，同時在實際的使用過程中，可能會出現保溫板吸濕的可能性，可能會導致保溫板的保溫效果降低。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種房屋建筑用防水保溫板，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種房屋建筑用防水保溫板，包括保溫板外殼，所述保溫板外殼外側固定連接有輔助連接機構；所述輔助連接機構包括第一連接板，所述第一連接板外側設置有三個插口，所述第一連接板內部設置有三個滑槽，所述第一連接板內部活動連接有多個第一彈簧，多個所述第一彈簧一端均固定連接有限位球，所述第一連接板外側活動連接有多個第二彈簧，多個所述第二彈簧前端固定連接有兩個推桿，兩個所述推桿外側均固定連接有卡條，所述保溫板外殼另一側固定連接有第二連接板，所述第二連接板上下兩側設置有兩個卡槽，所述第二連接板外側固定連接有三個連接凸塊。

4、通過采用上述技術方案：第一連接板在保溫板外殼一側固定連接，三個插口在第一連接板外側設置，三個滑槽在第一連接板內部設置，多個第一彈簧在第一連接板內部活動連接，多個限位球在多個第一彈簧一端固定連接，多個第二彈簧在第一連接板外側活動連接，兩個推桿在多個第二彈簧前端固定連接，兩個卡條在兩個推桿外側固定連接，第二連接板在保溫板外殼另一側固定連接，兩個卡槽在上下兩側設置，三個連接凸塊在第二連接板外側固定連接。

5、作為上述技術方案的進一步描述：

6、所述保溫板外殼前側固定連接有多個墊塊，多個所述墊塊前側固定連接有緩沖板。

7、通過采用上述技術方案：多個墊塊在保溫板外殼前側固定連接，緩沖板在多個墊塊前側固定連接。

8、作為上述技術方案的進一步描述：

9、所述保溫板外殼內部固定連接有外防水層，所述外防水層后側固定連接有外隔溫層。

10、通過采用上述技術方案：外防水層在保溫板外殼內部固定連接，外隔溫層在外防水層后側固定連接，外防水層材質為硬質聚氨酯材料，外隔溫層材質為塑料泡沫材料。

11、作為上述技術方案的進一步描述：

12、所述外隔溫層后側固定連接有防水芯層，所述防水芯層后側固定連接有填充料。

13、通過采用上述技術方案：防水芯層在外隔溫層后側固定連接，填充料在防水芯層后側固定連接，防水芯層材質為硬質聚氨酯材料。

14、作為上述技術方案的進一步描述：

15、所述填充料內部固定連接有空心氣囊，所述填充料后側固定連接有內隔溫層，所述內隔溫層后側固定連接有內防水層。

16、通過采用上述技術方案：空心氣囊在填充料內部固定連接，內隔溫層在填充料后側固定連接，內防水層在內隔溫層后側固定連接，空心氣囊為pp塑料袋制造成空心袋結構，內隔溫層材質為塑料泡沫材料，內防水層材質為硬質聚氨酯材料。

17、作為上述技術方案的進一步描述：

18、多個所述限位球在保溫板外殼內部兩側對稱分布，三個所述滑槽在保溫板外殼內部均勻分布。

19、通過采用上述技術方案：多個限位球在保溫板外殼內部兩側對稱分布，三個滑槽在保溫板外殼內部均勻分布。

20、作為上述技術方案的進一步描述：

21、兩個所述卡條在第一連接板上下兩側對稱分布，兩個所述卡槽在第二連接板上下兩側對稱分布。

22、通過采用上述技術方案：兩個卡條在第一連接板上下兩側對稱分布，兩個卡槽在第二連接板上下兩側對稱分布。

23、本實用新型的技術效果和優點：

24、1、通過設置輔助連接機構，與現有技術相比，提高不同保溫板外殼之間的連接速度，同時通過多個第一彈簧和限位球使兩個保溫板外殼之間的連接更加穩定，提高對不同保溫板外殼之間的組裝效率，通過多個墊塊和緩沖板對保溫板的外側進行一定的緩沖防護；

25、2、通過設置外防水層、外隔溫層、防水芯層、填充料、空心氣囊、內隔溫層和內防水層，與現有技術相比，提高保溫板的內外保溫效率，同時提高對內外層的保溫效果，通過填充料和空心氣囊減輕保溫板的重量，增加保溫板的保溫性能，提高實用性。

技術特征：

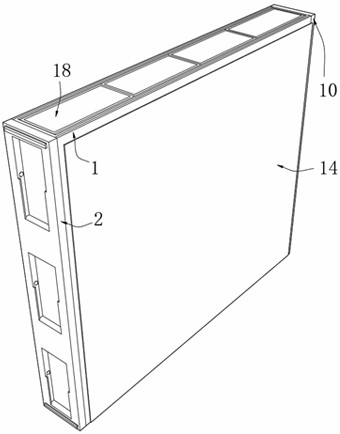

1.一種房屋建筑用防水保溫板，包括保溫板外殼（1），其特征在于：所述保溫板外殼（1）外側固定連接有輔助連接機構；

2.根據權利要求1所述的房屋建筑用防水保溫板，其特征在于：所述保溫板外殼（1）前側固定連接有多個墊塊（13），多個所述墊塊（13）前側固定連接有緩沖板（14）。

3.根據權利要求1所述的房屋建筑用防水保溫板，其特征在于：所述保溫板外殼（1）內部固定連接有外防水層（15），所述外防水層（15）后側固定連接有外隔溫層（16）。

4.根據權利要求3所述的房屋建筑用防水保溫板，其特征在于：所述外隔溫層（16）后側固定連接有防水芯層（17），所述防水芯層（17）后側固定連接有填充料（18）。

5.根據權利要求4所述的房屋建筑用防水保溫板，其特征在于：所述填充料（18）內部固定連接有空心氣囊（19），所述填充料（18）后側固定連接有內隔溫層（20），所述內隔溫層（20）后側固定連接有內防水層（21）。

6.根據權利要求1所述的房屋建筑用防水保溫板，其特征在于：多個所述限位球（6）在保溫板外殼（1）內部兩側對稱分布，三個所述滑槽（4）在保溫板外殼（1）內部均勻分布。

7.根據權利要求1所述的房屋建筑用防水保溫板，其特征在于：兩個所述卡條（9）在第一連接板（2）上下兩側對稱分布，兩個所述卡槽（11）在第二連接板（10）上下兩側對稱分布。

技術總結
本技術公開了一種房屋建筑用防水保溫板，具體涉及建筑設備技術領域，包括保溫板外殼，保溫板外殼外側固定連接有輔助連接機構；輔助連接機構包括第一連接板，第一連接板外側設置有三個插口，第一連接板內部設置有三個滑槽，第一連接板內部活動連接有多個第一彈簧，多個第一彈簧一端均固定連接有限位球，第一連接板外側活動連接有多個第二彈簧，多個第二彈簧前端固定連接有兩個推桿，兩個推桿外側均固定連接有卡條。本技術通過設置輔助連接機構，提高不同保溫板外殼之間的連接速度，同時通過多個第一彈簧和限位球使兩個保溫板外殼之間的連接更加穩定，提高對不同保溫板外殼之間的組裝效率，通過多個墊塊和緩沖板對保溫板的外側進行一定的緩沖防護。

技術研發人員：師耀庭,韓瑛,曹智博,李暢,康帥,王超,孟瑾,文燦錦,郭曉海
受保護的技術使用者：山西四建集團有限公司
技術研發日：20240611
技術公布日：2025/4/28
