本技術涉及泳池蓋板，具體為一種集成式泳池電動卷蓋板。

背景技術：

1、游池是人們進行游泳游玩的場所，人們可以在其中活動。

2、現有技術中，分片式皮革泡沫蓋板，需要人力操作使用和存放，液壓或者電動升降式蓋板成本昂貴，安裝要求高，存在安全風險，為此我們提出一種集成式泳池電動卷蓋板用于解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種集成式泳池電動卷蓋板，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種集成式泳池電動卷蓋板，包括泳池本體和電控箱，所述泳池本體上設有封蓋裝置，所述封蓋裝置用于封蓋泳池本體，所述封蓋裝置包括設在泳池本體上的機架，所述機架上轉動安裝有卷布軸和卷繩軸，所述卷布軸連接有蓋布，所述蓋布遠離卷布軸一端連接有用于輔助蓋布展開的牽引橫梁，所述牽引橫梁兩端連接有用于支撐牽引橫梁移動的滑塊，所述滑塊滑動卡接在軌道上，所述機架上設有安裝橫梁，所述卷繩軸上纏繞設有牽引繩，所述牽引繩遠離卷繩軸一端滑動經過平衡滑輪和導向滑輪且連接在牽引橫梁上用于拉動牽引橫梁向遠離機架一側移動。

3、優選的，所述卷布軸上方所述機架處設有用于輔助卷布軸收卷蓋布的輪軸，所述輪軸設在安裝橫梁遠離平衡滑輪的一側。

4、優選的，所述機架上設有電控箱，所述機架上設有多組轉軸座，所述轉軸座上設有電機。

5、優選的，所述平衡滑輪設在安裝橫梁上，所述導向滑輪至少設有四組，兩組所述導向滑輪對稱分布在平衡滑輪兩側的安裝橫梁上，所述導向滑輪另兩組設在軌道遠離機架的一端上。

6、優選的，所述軌道上設有用于覆蓋軌道的護板，所述護板一側所述機架上設有用于覆蓋機架的機艙蓋。

7、優選的，所述電機至少設有兩組，兩組所述電機分別用于驅動卷布軸和卷繩軸轉動。

8、與現有技術相比，本實用新型的有益效果是：

9、1.該集成式泳池電動卷蓋板的結構緊湊，運行平穩可靠，用戶免安裝。

10、2.該集成式泳池電動卷蓋板可以根據用戶的要求有多個選項，在寒冷的季節和環境，要求封閉保溫性好，可以是合成抗拉帆布，在對于保溫沒要求對于外觀要求平整可視化較高的環境，可以是透明或者多顏色的pvc片式結構。

11、3.該集成式泳池電動卷蓋板采用旋鈕和遙控兩種操作方式，給用戶帶來較好的使用體驗。

技術特征：

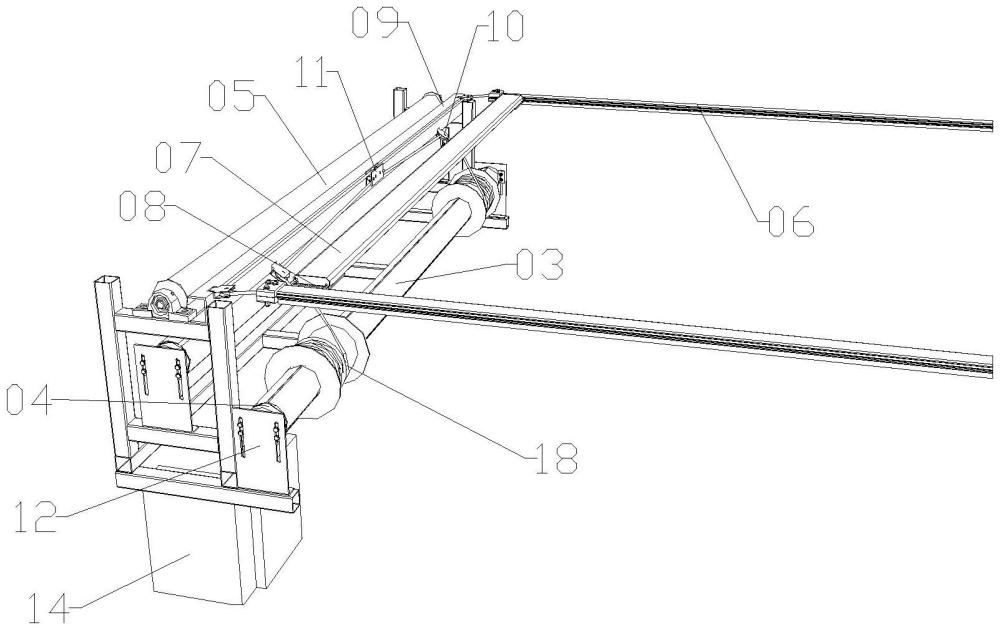

1.一種集成式泳池電動卷蓋板，包括泳池本體(17)和電控箱(14)，其特征在于：所述泳池本體(17)上設有封蓋裝置，所述封蓋裝置用于封蓋泳池本體(17)，所述封蓋裝置包括設在泳池本體(17)上的機架(1)，所述機架(1)上轉動安裝有卷布軸(2)和卷繩軸(3)，所述卷布軸(2)連接有蓋布(13)，所述蓋布(13)遠離卷布軸(2)一端連接有用于輔助蓋布(13)展開的牽引橫梁(7)，所述牽引橫梁(7)兩端連接有用于支撐牽引橫梁(7)移動的滑塊(8)，所述滑塊(8)滑動卡接在軌道(6)上，所述機架(1)上設有安裝橫梁(9)，所述卷繩軸(3)上纏繞設有牽引繩(18)，所述牽引繩(18)遠離卷繩軸(3)一端滑動經過平衡滑輪(11)和導向滑輪(10)且連接在牽引橫梁(7)上用于拉動牽引橫梁(7)向遠離機架(1)一側移動。

2.根據權利要求1所述的集成式泳池電動卷蓋板，其特征在于：所述卷布軸(2)上方所述機架(1)處設有用于輔助卷布軸(2)收卷蓋布(13)的輪軸(5)，所述輪軸(5)設在安裝橫梁(9)遠離平衡滑輪(11)的一側。

3.根據權利要求1所述的集成式泳池電動卷蓋板，其特征在于：所述機架(1)上設有電控箱(14)，所述機架(1)上設有多組轉軸座(12)，所述轉軸座(12)上設有電機(4)。

4.根據權利要求1所述的集成式泳池電動卷蓋板，其特征在于：所述平衡滑輪(11)設在安裝橫梁(9)上，所述導向滑輪(10)至少設有四組，兩組所述導向滑輪(10)對稱分布在平衡滑輪(11)兩側的安裝橫梁(9)上，所述導向滑輪(10)另兩組設在軌道(6)遠離機架(1)的一端上。

5.根據權利要求1所述的集成式泳池電動卷蓋板，其特征在于：所述軌道(6)上設有用于覆蓋軌道(6)的護板(16)，所述護板(16)一側所述機架(1)上設有用于覆蓋機架(1)的機艙蓋(15)。

6.根據權利要求3所述的集成式泳池電動卷蓋板，其特征在于：所述電機(4)至少設有兩組，兩組所述電機(4)分別用于驅動卷布軸(2)和卷繩軸(3)轉動。

技術總結
本技術公開了一種集成式泳池電動卷蓋板，涉及泳池蓋板技術領域，包括泳池本體和電控箱，所述泳池本體上設有封蓋裝置，所述封蓋裝置用于封蓋泳池本體，所述封蓋裝置包括設在泳池本體上的機架，所述機架上轉動安裝有卷布軸和卷繩軸，所述卷布軸連接有蓋布。該集成式泳池電動卷蓋板的結構緊湊，運行平穩可靠，用戶免安裝；該集成式泳池電動卷蓋板可以根據用戶的要求有多個選項，在寒冷的季節和環境，要求封閉保溫性好，可以是合成抗拉帆布，在對于保溫沒要求對于外觀要求平整可視化較高的環境，可以是透明或者多顏色的PVC片式結構；該集成式泳池電動卷蓋板采用旋鈕和遙控兩種操作方式，給用戶帶來較好的使用體驗。

技術研發人員：余澤龍,譚藝青,趙雋
受保護的技術使用者：廣東爵仕智造科技有限公司
技術研發日：20240617
技術公布日：2025/4/28
