本技術涉及高效隔熱幕墻領域，尤其涉及一種高效超低能耗隔熱幕墻結構。

背景技術：

1、隔熱幕墻是一種具有良好隔熱性能的建筑幕墻系統，主要用于減少建筑物內外的熱量交換，從而降低能源消耗，提高室內舒適度。

2、現有大部分高效隔熱幕墻在與建筑進行連接安裝后，由于建筑高度普遍較高，在需要對高效隔熱幕墻進行清潔時，工作人員對高效隔熱幕墻的清潔步驟較為繁瑣，導致工作人員在高空動作幅度較大，工作時長較長，安全隱患較大。

技術實現思路

1、本實用新型的主要目的是提供一種高效超低能耗隔熱幕墻結構，旨在解決現有大部分高效隔熱幕墻在與建筑進行連接安裝后，由于建筑高度普遍較高，在需要對高效隔熱幕墻進行清潔時，工作人員對高效隔熱幕墻的清潔步驟較為繁瑣，導致工作人員在高空動作幅度較大，工作時長較長，安全隱患較大的問題。

2、為實現上述目的，本實用新型提出的一種高效超低能耗隔熱幕墻結構包括邊框和玻璃幕墻，所述玻璃幕墻的內部鑲嵌有氣凝膠塊，所述邊框前側的底部設置有清理機構，所述邊框前側的頂部設置有光伏板；

3、所述清理機構包括若干個固定塊、若干個螺絲、固定板和刮條，所述固定塊的后側與刮條的前側固定連接，所述螺絲的底部穿過固定塊且與固定板的內部螺紋連接，所述刮條的后側與玻璃幕墻的前側接觸。

4、優選地，所述邊框前側兩側的底部均固定連接有同步電機，所述同步電機輸出軸的頂部固定連接有螺紋桿。

5、優選地，所述螺紋桿的頂部穿過固定板且延伸至固定板的外側，所述螺紋桿的表面與固定板的內部螺紋連接。

6、優選地，所述螺紋桿的頂部設置有軸承，所述螺紋桿的表面與軸承的內壁固定連接，所述軸承外壁的頂部固定連接有支塊，所述支塊的后側與邊框的前側固定連接。

7、優選地，所述刮條頂部的兩側均固定連接有拉塊，所述刮條的材質為橡膠。

8、優選地，所述光伏板后側的兩側均固定連接有支桿，所述支桿的后側與邊框的前側固定連接，所述邊框前側的頂部固定連接有蓄電池。

9、優選地，所述邊框的表面固定連接有安裝塊，所述安裝塊的數量為若干個。

10、本實用新型的技術方案中，通過在玻璃幕墻內部填充氣凝膠塊，使得玻璃幕墻具有較好的隔熱效果，氣凝膠塊為現有已公布的成熟技術在此不做贅述，然后使用外接化學螺栓穿過安裝塊，將外接化學螺栓安裝至建筑預先鉆好的孔洞中，即可將邊框和玻璃幕墻與建筑進行連接，在需要對玻璃幕墻進行清潔時，控制同步電機轉動，同步電機轉動即可通過輸出軸帶動螺紋桿轉動，螺紋桿通過與固定板之間的螺紋連接，在螺紋桿轉動時即可使得固定板移動，此時刮條也將移動，此時工作人員只需要將清潔液噴灑在玻璃幕墻表面，控制同步電機正反轉，即可使得刮條對玻璃幕墻表面進行刮洗清潔，減少工作人員對玻璃幕墻的清潔步驟，降低工作人員對玻璃幕墻清潔工作的動作幅度，提高清潔效率，減少工作人員處在高空作業的時間，降低安全隱患，增加安全性，通過光伏板進行發電輸送給蓄電池進行儲存，即可對同步電機進行供電，實現自給自足，降低能耗，避免了現有大部分高效隔熱幕墻在與建筑進行連接安裝后，由于建筑高度普遍較高，在需要對高效隔熱幕墻進行清潔時，工作人員對高效隔熱幕墻的清潔步驟較為繁瑣，導致工作人員在高空動作幅度較大，工作時長較長，安全隱患較大的問題，需要說明的是，光伏板與蓄電池和同步電機之間的連接方式為現有已公布的成熟技術，在此不做贅述。

技術特征：

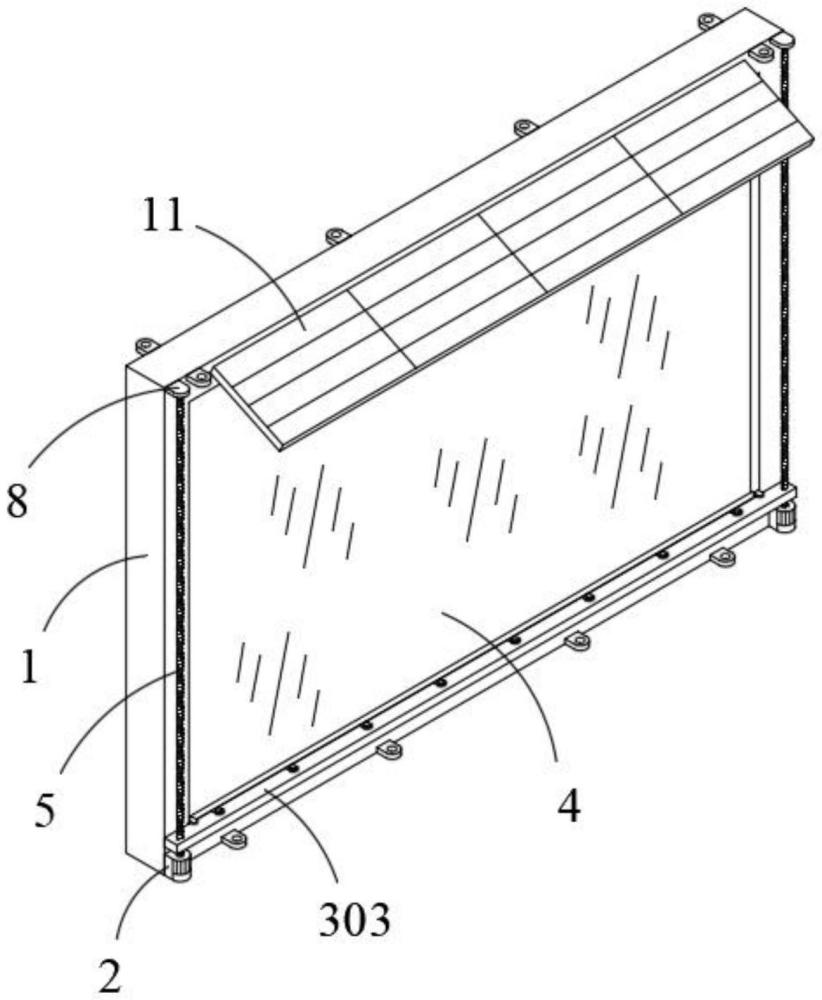

1.一種高效超低能耗隔熱幕墻結構，其特征在于，所述高效超低能耗隔熱幕墻結構包括邊框(1)和玻璃幕墻(4)，所述玻璃幕墻(4)的內部鑲嵌有氣凝膠塊(10)，所述邊框(1)前側的底部設置有清理機構(3)，所述邊框(1)前側的頂部設置有光伏板(11)；

2.根據權利要求1所述的高效超低能耗隔熱幕墻結構，其特征在于，所述邊框(1)前側兩側的底部均固定連接有同步電機(2)，所述同步電機(2)輸出軸的頂部固定連接有螺紋桿(5)。

3.根據權利要求2所述的高效超低能耗隔熱幕墻結構，其特征在于，所述螺紋桿(5)的頂部穿過固定板(303)且延伸至固定板(303)的外側，所述螺紋桿(5)的表面與固定板(303)的內部螺紋連接。

4.根據權利要求2所述的高效超低能耗隔熱幕墻結構，其特征在于，所述螺紋桿(5)的頂部設置有軸承(9)，所述螺紋桿(5)的表面與軸承(9)的內壁固定連接，所述軸承(9)外壁的頂部固定連接有支塊(8)，所述支塊(8)的后側與邊框(1)的前側固定連接。

5.根據權利要求1所述的高效超低能耗隔熱幕墻結構，其特征在于，所述刮條(304)頂部的兩側均固定連接有拉塊(6)，所述刮條(304)的材質為橡膠。

6.根據權利要求1所述的高效超低能耗隔熱幕墻結構，其特征在于，所述光伏板(11)后側的兩側均固定連接有支桿(13)，所述支桿(13)的后側與邊框(1)的前側固定連接，所述邊框(1)前側的頂部固定連接有蓄電池(7)。

7.根據權利要求1所述的高效超低能耗隔熱幕墻結構，其特征在于，所述邊框(1)的表面固定連接有安裝塊(12)，所述安裝塊(12)的數量為若干個。

技術總結
本技術公開一種高效超低能耗隔熱幕墻結構，其包括邊框和玻璃幕墻，所述玻璃幕墻的內部鑲嵌有氣凝膠塊，所述邊框前側的底部設置有清理機構，所述邊框前側的頂部設置有光伏板；所述清理機構包括若干個固定塊、若干個螺絲、固定板和刮條，所述固定塊的后側與刮條的前側固定連接，所述螺絲的底部穿過固定塊且與固定板的內部螺紋連接，所述刮條的后側與玻璃幕墻的前側接觸，解決了現有大部分高效隔熱幕墻在與建筑進行連接安裝后，由于建筑高度普遍較高，在需要對高效隔熱幕墻進行清潔時，工作人員對高效隔熱幕墻的清潔步驟較為繁瑣，導致工作人員在高空動作幅度較大，工作時長較長，安全隱患較大的問題。

技術研發人員：段成云,葉思捷,周靜
受保護的技術使用者：云創達技術咨詢有限公司
技術研發日：20240624
技術公布日：2025/4/28
