本發明涉及聚合物基導熱界面材料，更具體的涉及一種取向碳纖維填充有機硅復合材料及其制備方法和應用。

背景技術：

1、隨著現代微型設備、微處理器、led等電子產品封裝功率密度的不斷增加，散熱方法和散熱效率越來越引起人們的關注。隨著芯片功率的不斷增加，最大限度的減少器件熱阻，提高散熱效率對于保證微型電子器件的高性能和穩定性具有非常重要的意義。導熱界面材料用于在整個熱流路徑中連接兩種不同材料，可以有效改善兩個固體界面間的熱傳導，提高電子元器件的熱管理水平，在熱封裝領域發揮著關鍵作用。導熱界面材料通常是以高分子材料作為基體，填充一定量的導熱填料而形成的復合材料。一般來說，導熱填料主要包括金屬、陶瓷和碳材料三種類型，而高分子基體材料通常是有機硅、橡膠和樹脂材料居多。

2、高分子基體材料主要影響導熱界面材料的制備工藝和機械性能，而導熱填料則是決定導熱界面材料導熱性能的主要因素。一般來說，通過向聚合物基體中填充適當粒徑和填充量的導熱填料，使其達到導熱界面材料的滲濾閾值，聚合物基體和導熱填料之間可以形成較為完成的導熱通路，從而大幅提高導熱界面材料的導熱性能。這種直接向聚合物基體中添加導熱填料的方法，不涉及復雜的物理過程和化學反應，整體工藝流程安全簡單。然而，為了獲得具有理想導熱性能的導熱界面材料，研究人員主要是通過向有機硅、環氧樹脂聚合物基體材料中添加導熱填料如銅、鋁、氧化鋁、氮化硼、石墨烯等來提高聚合物基復合材料的導熱性能，通過簡單的物理共混將無機導熱填料分散在聚合物基體中，從而獲得具備一定導熱性能和力學性能的聚合物基導熱復合材料。但是向聚合物基體中添加高填充量的導熱填料，這會降低導熱界面材料的變形能力，并使導熱復合材料出現容易發生開裂等問題。此外，高填充量的導熱填料在聚合物基體中的無規分布，會加劇復合材料中的聲子散射和界面熱阻，難以形成高效的導熱通路，不利于提高復合材料的導熱性能。

技術實現思路

1、針對以上問題，本發明提供了一種取向碳纖維填充有機硅復合材料及其制備方法，本發明制備的取向碳纖維填充有機硅復合材料引入了植酸和四氧化三鐵，使得碳纖維在低填充量的情況仍具有優異的導熱性能。

2、本發明的第一個目的是提供一種取向碳纖維填充有機硅復合材料的制備方法，包括以下步驟：在有機溶劑中，對碳纖維進行表面處理去除有機雜質，然后進行氧化處理得到氧化碳纖維。將氧化碳纖維和植酸加入到水中，在30℃~50℃發生絡合反應，得到植酸改性碳纖維；將植酸改性碳纖維加入到水中，在50℃~70℃下加入氯化鐵和硫酸亞鐵，通過植酸與鐵離子的螯合作用將鐵離子固定在植酸改性碳纖維表面，加入氫氧化鈉，發生共沉淀反應，得到植酸-四氧化三鐵改性碳纖維；例如，絡合反應的反應溫度為30℃、35℃、40℃、45℃、50℃等。加入氯化鐵和硫酸亞鐵的溫度為50℃、55℃、60℃、65℃、70℃等，但并不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

3、將乙烯基硅油、含氫硅油和催化劑混合均勻后，加入植酸-四氧化三鐵改性碳纖維，進行均質處理和脫泡處理后，在外加磁場中使植酸-四氧化三鐵改性碳纖維沿磁場方向定向取向排布，然后固化得到取向碳纖維填充有機硅復合材料。

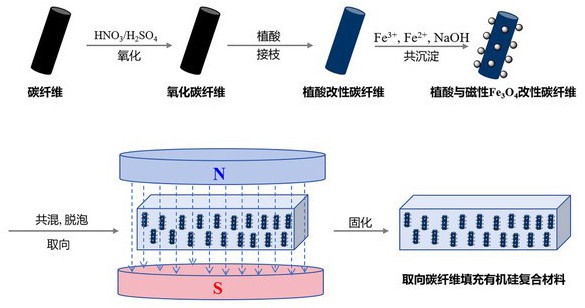

4、本發明在制備過程中，首先對碳纖維進行表面處理，去除碳纖維制備過程中殘留于碳纖維表面的有機雜質，然后在進行氧化處理得到氧化碳纖維，在氧化碳纖維表面引入植酸，植酸是一種含磷有機酸，具有多個磷酸基團，這使得它能夠與氧化碳纖維表面發生絡合反應，得到植酸改性碳纖維；然后以植酸改性碳纖維為原料，利用植酸對金屬離子的螯合作用將鐵離子固定到碳纖維表面，然后加入氫氧化鈉，通過鐵離子的共沉淀反應將磁性四氧化三鐵納米粒子沉積到瀝青基碳纖維表面。得到植酸-四氧化三鐵改性碳纖維；然后在外加磁場驅動下，植酸-四氧化三鐵改性碳纖維在有機硅復合材料發生取向，得到取向碳纖維填充有機硅復合材料。本發明使用的碳纖維為瀝青基碳纖維，瀝青基碳纖維具有優異的導熱系數。

5、本發明的一個優選實施例中，氧化碳纖維和植酸的比例為1g：7mg~8mg，絡合反應的反應時間為24h~48h。例如，氧化碳纖維和植酸的比例為1g：7mg、1g：7.5mg、1g：8mg等，絡合反應的反應時間為24h、30h、36h、42h、48h等，但并不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

6、本發明的一個優選實施例中，植酸改性碳纖維和氯化鐵的質量比為10：3~4.5；例如，植酸改性碳纖維和氯化鐵的質量比為10：3、10：3.5、10：4、10：4.5等；植酸改性碳纖維和硫酸亞鐵的質量比為10：1.5~4；例如，植酸改性碳纖維和硫酸亞鐵的質量比為10：1、10：2、10：3、10：4等，但并不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

7、本發明的一個優選實施例中，植酸改性碳纖維和氫氧化鈉的質量比為1：0.2~0.5。例如，植酸改性碳纖維和氫氧化鈉的質量比為1：0.2、1：0.3、1：0.4、1：0.5等；共沉淀反應的反應時間為1h~3h，例如，共沉淀反應的反應時間為1h、2h、3h等，但并不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

8、本發明的一個優選實施例中，乙烯基硅油和含氫硅油的質量比為100：2.5~4；例如，乙烯基硅油和含氫硅油的質量比為100：2.5、100：3、100：3.5、100：4等；乙烯基硅油和催化劑的質量比為100：0.3~0.7，例如，乙烯基硅油和催化劑的質量比為100：0.3、100：0.4、100：0.5、100：0.6、100：0.7等，但并不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

9、本發明的一個優選實施例中，植酸-四氧化三鐵改性碳纖維的添加量為乙烯基硅油和含氫硅油總質量的10%~20%，例如，植酸-四氧化三鐵改性碳纖維的添加量為乙烯基硅油和含氫硅油總質量的10%、12%、14%、16%、18%、20%等，但并不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

10、本發明的一個優選實施例中，外加磁場的時間為1h~1.5h，例如，外加磁場的時間為1h、1.1h、1.2h、1.3h、1.4h、1.5h等，但并不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

11、本發明的一個優選實施例中，表面處理是40℃~60℃下處理10h~14h；例如，表面處理的處理溫度為40℃、50℃、60℃等，處理時間為10h、11h、12h、13h、14h等。氧化處理是以硝酸和硫酸為溶液，40℃~60℃下處理4-6h，例如。氧化處理的處理溫度為40℃、50℃、60℃等，處理時間為4h、4.5h、5h、5.5h、6h等，但不僅限于所列舉的數值，上述數值范圍內其他未列舉的數值同樣適用。

12、本發明的第二個目的是提供上述制備方法制備得到的取向碳纖維填充有機硅復合材料。

13、本發明的第三個目的是提供上述取向碳纖維填充有機硅復合材料在制備導熱材料中的應用。

14、與現有技術相比，本發明具有以下有益效果：

15、在本發明中，首先通過植酸的絡合作用將植酸接枝到瀝青基碳纖維表面，然后利用植酸對金屬離子的螯合作用和鐵離子共沉淀反應將磁性四氧化三鐵納米粒子沉積到瀝青基碳纖維表面。植酸作為連接劑能夠增強磁性四氧化三鐵納米粒子與瀝青基碳纖維的結合力，并提高磁性四氧化三鐵納米粒子在瀝青基碳纖維表面的穩定性。經過植酸和磁性四氧化三鐵納米粒子共同改性的瀝青基碳纖維具有磁響應性，在外加磁場作用下誘導改性瀝青基碳纖維在有機硅基體中垂直取向，在低導熱填料填充量下制備出取向碳纖維填充有機硅導熱復合材料。有機硅導熱復合材料中的碳纖維取向方向與聲子傳遞方向相一致，形成有效的導熱通路，大幅提高有機硅復合材料的導熱性能。本發明能夠使瀝青基碳纖維在有機硅基體中定向取向，形成高效的導熱通路，從而在低填充量下獲得高性能導熱復合材料，并保持有機硅復合材料良好的柔韌性和力學性能。
