本技術涉及帳篷，具體為一種適用于軍用組合帳篷。

背景技術：

1、軍用帳篷又稱棉帳篷、施工帳篷、民用帳篷等，它屬于是帳篷的其中一種，是軍民通用型的帳篷產品。用于野外考察、露營、勘探、施工、救災、防汛時的野外長/短期的居住使用。

2、臨時軍隊駐地或短期重點封閉區域，需要設置哨崗進行維護，為了保護哨兵和為哨兵提供較舒適的站崗環境，通常都設置有哨崗亭。目前常見的軍用哨崗亭帳篷雖然具備組合功能，實現便捷攜帶簡易安裝等，但因軍用帳篷的布滿基本都很厚重非常結實耐磨，這樣就會導致帳篷內部空間的空氣交換效率較差，進一步導致內部站哨人員易感受悶熱，使用期間的舒適度有待加強。

3、此外，也無法起到健康的提神驅蚊效果，功能性有待提升。

技術實現思路

1、本實用新型的目的在于提供一種適用于軍用組合帳篷，以解決上述背景技術中提出的因軍用帳篷的布滿基本都很厚重非常結實耐磨，這樣就會導致帳篷內部空間的空氣交換效率較差，進一步導致內部站哨人員易感受悶熱，使用期間的舒適度有待加強問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種適用于軍用組合帳篷，包括底板，所述底板的上表面四角均螺紋連接有立管，所述立管的外壁下方固定套接有第一套環，所述第一套環的下表面與底板的接觸面相抵緊，所述立管的外壁上方固定套接有第二套環，所述第二套環的上表面抵緊有頂板，所述底板、立管和頂板的外側套裝有帳篷布套，所述帳篷布套的兩側均開設有開口，所述開口的外側設有透明片，所述透明片通過縫紉線與帳篷布套相縫合，所述立管的外壁從上到下依次套接有多個綁套，所述綁套與帳篷布套的內壁固定相連，所述帳篷布套的內壁底端通過粘扣帶與底板相連接，所述底板的頂端嵌入設有蓋板，所述蓋板的上表面均勻開設有多個出氣孔，所述蓋板的上表面四角均插入有螺栓，所述螺栓貫穿蓋板與底板螺紋相連，所述立管的頂端設有透氣單元，所述底板的內部設有輔助單元，所述透氣單元包括螺紋管、第三套環、圓筒、通孔、扇葉、轉桿和葉板，所述螺紋管螺紋連接在立管的內壁頂端，所述螺紋管的外壁頂端固定套接有第三套環，所述第三套環與帳篷布套的接觸面相抵緊，所述第三套環的上表面固接有圓筒，所述圓筒的外壁呈環形開設有多個通孔，所述圓筒的內部下方設有扇葉，所述扇葉的內壁固接有轉桿，所述轉桿通過密封軸承與圓筒轉動相連，所述轉桿的頂端呈環形固接有多個葉板。

3、優選的，所述立管的管路上方安裝有管道閥。

4、優選的，所述輔助單元包括方環、橫孔和薄荷草，所述方環固接在底板的內部底端，所述方環的頂端與蓋板的下表面相貼合，所述方環的外表面開設有多個橫孔，所述方環的內部放入有薄荷草。

5、與現有技術相比，本實用新型的有益效果是：該適用于軍用組合帳篷，相對于傳統技術，具有以下優點：

6、通過底板、立管、第一套環、第二套環、頂板、帳篷布面、開口、透明片、縫紉線、綁套、粘扣帶、蓋板、出氣孔、螺栓和透氣單元之間的配合，帳篷布套搭接完成進行使用，帳篷布套頂端空氣流動時，氣流對葉板吹拂產生作用力，能夠使轉桿和葉板進行轉動，葉板轉動期間可使其上下兩側空氣從上到下流動，能夠使通孔產生吸力將外界空氣吸入，并且依次通過立管、底板內部和出氣孔，吹入帳篷布套內部空間，可提升帳篷布套內部空間的空氣交換效率，降低內部站哨人員的悶熱感受，使用期間的舒適度得以提升。

7、通過底板、立管、第一套環、第二套環、頂板、帳篷布面、開口、透明片、縫紉線、綁套、粘扣帶、蓋板、出氣孔、螺栓、透氣單元和輔助單元之間的配合，氣流在底板內部空腔通過從出氣孔吹出期間，氣流經過薄荷草后，可使吹出氣流內摻雜一定的薄荷香氣，站哨人員吸入淡淡的薄荷香氣后會起到一定的提神效果，同時淡淡的薄荷香氣也可起到一定的驅蚊效果，功能性得以提升便于推廣使用。

技術特征：

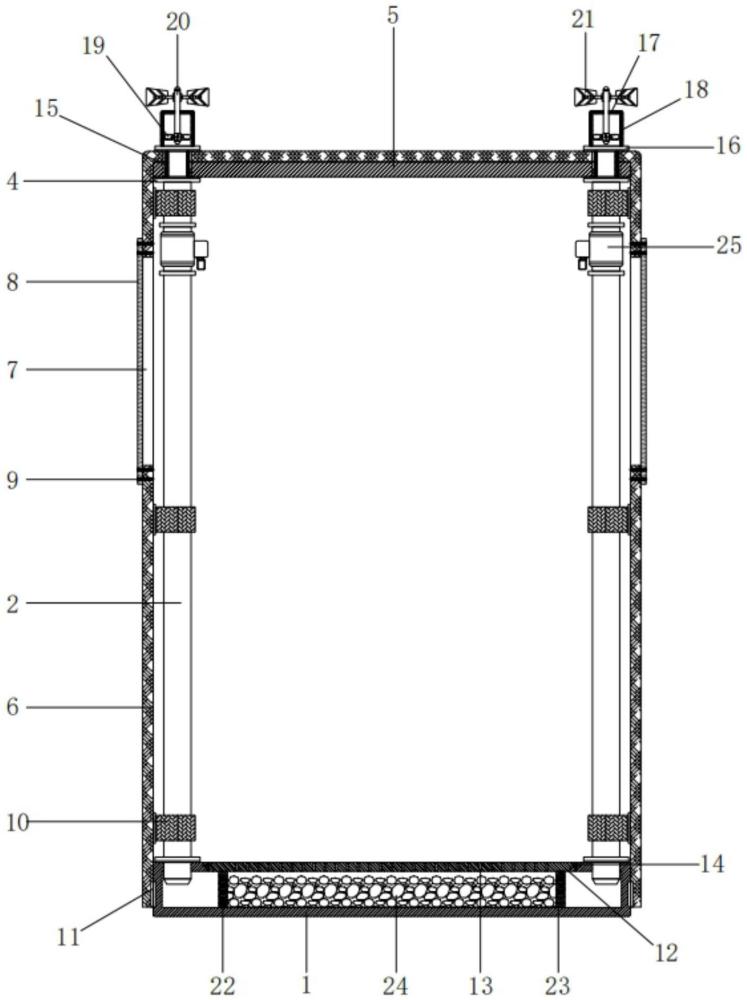

1.一種適用于軍用組合帳篷，包括底板(1)，其特征在于：所述底板(1)的上表面四角均螺紋連接有立管(2)，所述立管(2)的外壁下方固定套接有第一套環(3)，所述第一套環(3)的下表面與底板(1)的接觸面相抵緊，所述立管(2)的外壁上方固定套接有第二套環(4)，所述第二套環(4)的上表面抵緊有頂板(5)，所述底板(1)、立管(2)和頂板(5)的外側套裝有帳篷布套(6)，所述帳篷布套(6)的兩側均開設有開口(7)，所述開口(7)的外側設有透明片(8)，所述透明片(8)通過縫紉線(9)與帳篷布套(6)相縫合，所述立管(2)的外壁從上到下依次套接有多個綁套(10)，所述綁套(10)與帳篷布套(6)的內壁固定相連，所述帳篷布套(6)的內壁底端通過粘扣帶(11)與底板(1)相連接，所述底板(1)的頂端嵌入設有蓋板(12)，所述蓋板(12)的上表面均勻開設有多個出氣孔(13)，所述蓋板(12)的上表面四角均插入有螺栓(14)，所述螺栓(14)貫穿蓋板(12)與底板(1)螺紋相連，所述立管(2)的頂端設有透氣單元，所述底板(1)的內部設有輔助單元；

2.根據權利要求1所述的一種適用于軍用組合帳篷，其特征在于：所述立管(2)的管路上方安裝有管道閥(25)。

3.根據權利要求1所述的一種適用于軍用組合帳篷，其特征在于：所述輔助單元包括方環(22)、橫孔(23)和薄荷草(24)；

技術總結
本技術公開了一種適用于軍用組合帳篷，包括底板，所述底板的上表面四角均螺紋連接有立管，所述立管的外壁下方固定套接有第一套環，所述第一套環的下表面與底板的接觸面相抵緊，所述立管的外壁上方固定套接有第二套環。該適用于軍用組合帳篷，通過底板、立管、第一套環、第二套環、頂板、帳篷布面、開口、透明片、縫紉線、綁套、粘扣帶、蓋板、出氣孔、螺栓和透氣單元之間的配合，能夠使通孔產生吸力將外界空氣吸入，并且依次通過立管、底板內部和出氣孔，吹入帳篷布套內部空間，可提升帳篷布套內部空間的空氣交換效率，降低內部站哨人員的悶熱感受，使用期間的舒適度得以提升。

技術研發人員：雷明
受保護的技術使用者：睿隆戶外科技（宿遷）有限公司
技術研發日：20240628
技術公布日：2025/4/28
