本技術涉及混凝土預制件，具體為一種混凝土預制件定位安裝裝置。

背景技術：

1、混凝土預制件在住宅工業化領域稱作pc構件，其包括有預制鋼筋混凝土柱地基基礎、預制鋼結構鋼柱基礎、路燈廣告牌柱鋼筋混凝土基礎和預制樓板，混凝土預制件被廣泛應用于建筑、交通、水利等領域，使用時相較于傳統的混凝土當場制作具有操作便捷、快速的優點，其中混凝土圓管是常見的混凝土預制件。

2、混凝土圓管對接安裝時，需要使用吊機將混凝土圓管放置到事先用挖掘機刨挖的溝槽內進行人工對接，對接完成后通過人工使用連接件將兩者進行安裝，安裝后使用土壤填埋保證混凝土圓管的放置穩定，在混凝土圓管對接的過程中，由于混凝土圓管體積較大，且具有一定的重量，人工進行位置調整較為困難。

技術實現思路

1、本實用新型的目的在于提供一種混凝土預制件定位安裝裝置，以解決上述背景技術提出的混凝土圓管體積較大，且具有一定的重量，人工進行位置調整較為困難的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種混凝土預制件定位安裝裝置，包括第一安裝環柱、第二安裝環柱和控制箱，

3、所述第一安裝環柱的一側設置有第二安裝環柱，所述第一安裝環柱內部安裝有控制箱和蓄電池。

4、優選的，所述第一安裝環柱和第二安裝環柱相遠離的一側分別連接有延伸層，所述延伸層的一側設置有夾持機構，所述夾持機構包括有延伸層內部安裝的驅動電機。

5、優選的，所述延伸層的一側設置有第一雙向螺紋桿和第二雙向螺紋桿，所述驅動電機的一側通過聯軸器與第一雙向螺紋桿相連接。

6、優選的，所述第二雙向螺紋桿的一側通過軸承座與延伸層旋轉連接，第一雙向螺紋桿和第二雙向螺紋桿遠離驅動電機的一端安裝有驅動輥，且驅動輥外側套接有驅動帶。

7、優選的，所述第一安裝環柱內部安裝有伺服電機，所述伺服電機的一端通過輸出軸與第一調節螺桿相連接，所述第一調節螺桿下側安裝有驅動齒輪。

8、優選的，所述驅動齒輪外側與傳動齒環相嚙合，所述傳動齒環內側與傳動齒輪相嚙合，所述傳動齒輪中部安裝有第二調節螺桿。

9、優選的，所述第二調節螺桿底部通過軸承座與第一安裝環柱旋轉連接，所述傳動齒環外側通過滑動連接層與第一安裝環柱內側開設的滑動槽滑動連接，所述第二安裝環柱內側設置有螺紋調節槽，所述第一調節螺桿和第二調節螺桿的一端通過螺紋調節槽與第二安裝環柱螺紋連接。

10、與現有技術相比，本實用新型的有益效果是：該混凝土預制件定位安裝裝置，啟動驅動電機，帶動第一雙向螺紋桿、驅動輥、驅動帶和第二雙向螺紋桿轉動，此時第一雙向螺紋桿和第二雙向螺紋桿與夾持塊內部的螺紋孔螺紋作用，對第一安裝環柱和第二安裝環柱內部插接的混凝土圓管進行位置調整，使得管口相互對齊，解決了混凝土圓管體積較大，且具有一定的重量，人工進行位置調整較為困難的問題。

11、1.該混凝土預制件定位安裝裝置，為便于混凝土圓管的位置調整，進行混凝土圓管對接前，先將第一安裝環柱和第二安裝環柱與相應的混凝土圓管進行套接，完成套接后啟動驅動電機，帶動第一雙向螺紋桿、驅動輥、驅動帶和第二雙向螺紋桿轉動，此時第一雙向螺紋桿和第二雙向螺紋桿與夾持塊內部的螺紋孔螺紋作用，對第一安裝環柱和第二安裝環柱內部插接的混凝土圓管進行位置調整，使得管口相互對齊即可，該混凝土預制件定位安裝裝置，設置有夾持機構實現對混凝土圓管的對接位置調整，從而順利完成混凝土圓管的定位安裝，便捷省力；

12、2.該混凝土預制件定位安裝裝置，為提高混凝土圓管定位安裝時的精確度，當實現對混凝土圓管的對接夾持后，啟動第一安裝環柱內的伺服電機，伺服電機會通過輸出軸帶動第一調節螺桿、驅動齒輪、傳動齒環、滑動連接層、傳動齒輪和第二調節螺桿轉動，第一調節螺桿和第二調節螺桿同步轉動的過程中與第二安裝環柱內部的螺紋調節槽螺紋作用，帶動兩個混凝土圓管相互靠近擠壓，提高定位安裝時的穩定性，該混凝土預制件定位安裝裝置，可以帶動兩個混凝土圓管相互擠壓對齊，進行安裝時的精確度更高。

技術特征：

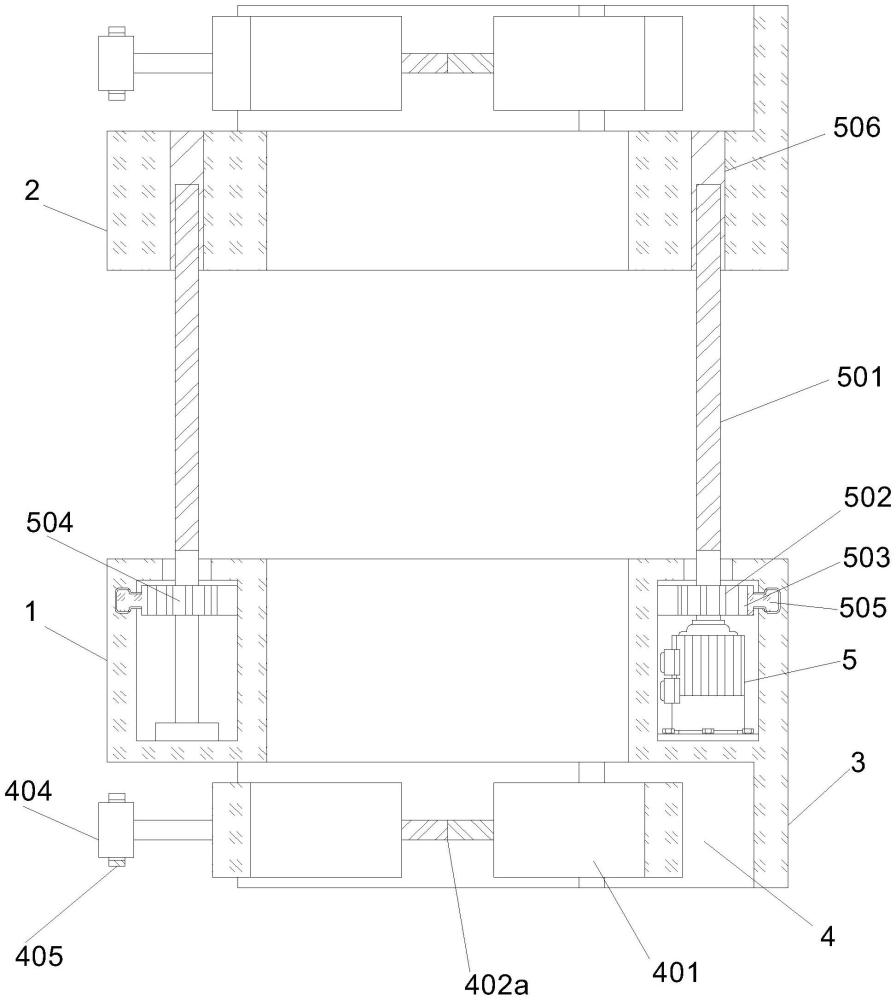

1.一種混凝土預制件定位安裝裝置，包括第一安裝環柱(1)、第二安裝環柱(2)和控制箱(101)，其特征在于：

2.根據權利要求1所述的一種混凝土預制件定位安裝裝置，其特征在于：所述第一安裝環柱(1)和第二安裝環柱(2)相遠離的一側分別連接有延伸層(3)，所述延伸層(3)的一側設置有夾持機構(4)，所述夾持機構(4)包括有延伸層(3)內部安裝的驅動電機(406)。

3.根據權利要求2所述的一種混凝土預制件定位安裝裝置，其特征在于：所述延伸層(3)的一側設置有第一雙向螺紋桿(402)和第二雙向螺紋桿(402a)，所述驅動電機(406)的一側通過聯軸器與第一雙向螺紋桿(402)相連接。

4.根據權利要求3所述的一種混凝土預制件定位安裝裝置，其特征在于：所述第二雙向螺紋桿(402a)的一側通過軸承座與延伸層(3)旋轉連接，第一雙向螺紋桿(402)和第二雙向螺紋桿(402a)遠離驅動電機(406)的一端安裝有驅動輥(404)，且驅動輥(404)外側套接有驅動帶(405)。

5.根據權利要求2所述的一種混凝土預制件定位安裝裝置，其特征在于：所述第一安裝環柱(1)內部安裝有伺服電機(5)，所述伺服電機(5)的一端通過輸出軸與第一調節螺桿(501)相連接，所述第一調節螺桿(501)下側安裝有驅動齒輪(502)。

6.根據權利要求5所述的一種混凝土預制件定位安裝裝置，其特征在于：所述驅動齒輪(502)外側與傳動齒環(503)相嚙合，所述傳動齒環(503)內側與傳動齒輪(504)相嚙合，所述傳動齒輪(504)中部安裝有第二調節螺桿(501b)。

7.根據權利要求6所述的一種混凝土預制件定位安裝裝置，其特征在于：所述第二調節螺桿(501b)底部通過軸承座與第一安裝環柱(1)旋轉連接，所述傳動齒環(503)外側通過滑動連接層(505)與第一安裝環柱(1)內側開設的滑動槽滑動連接，所述第二安裝環柱(2)內側設置有螺紋調節槽(506)，所述第一調節螺桿(501)和第二調節螺桿(501b)的一端通過螺紋調節槽(506)與第二安裝環柱(2)螺紋連接。

技術總結
本技術公開了一種混凝土預制件定位安裝裝置，涉及混凝土預制件技術領域，包括第一安裝環柱、第二安裝環柱和控制箱，所述第一安裝環柱的一側設置有第二安裝環柱，所述第一安裝環柱內部安裝有控制箱和蓄電池。該混凝土預制件定位安裝裝置，啟動驅動電機，帶動第一雙向螺紋桿、驅動輥、驅動帶和第二雙向螺紋桿轉動，此時第一雙向螺紋桿和第二雙向螺紋桿與夾持塊內部的螺紋孔螺紋作用，對第一安裝環柱和第二安裝環柱內部插接的混凝土圓管進行位置調整，使得管口相互對齊，使得該混凝土預制件定位安裝裝置解決了混凝土圓管體積較大，且具有一定的重量，人工進行位置調整較為困難的問題。
