本發明涉及腳手架固定，特別涉及一種斜拉式連墻件及實施方法。

背景技術：

1、連墻件一般是指通過與可靠固定端連接來加強其他結構的穩定性的構件，在建筑工程中用于將腳手架架體與建筑主體結構連接，能夠傳遞拉力和壓力的構件。采用連墻件實現的附壁連接，對于加強腳手架的整體穩定性，提高其穩定承載能力和避免出現傾倒或坍塌等重大事故具有很重要的作用。

2、現有技術中，尤其是面對超高層或者是懸挑層建筑施工時，由于連墻件與腳手架連接點有標準要求距離的限制，使得腳手架周圍沒有可靠的連墻件附著點。常規的操作是對底層做三角拋撐，支撐的高度有限，或者是對周圍墻體進行桿件拉結，如果墻體距離外架較遠，還需要對桿件進行支撐。以上連墻件結構在用于超高層或者是懸挑層外部腳手架固定時，拆裝較為復雜，施工效率低，加固效果不穩定。

技術實現思路

1、本發明的目的在于提供一種斜拉式連墻件及實施方法，能夠滿足超高層和懸挑層樓外腳手架的連墻需求，拆裝方便，加固效果穩定。

2、為解決上述技術問題，本發明的實施方式提供一種技術方案，如下：

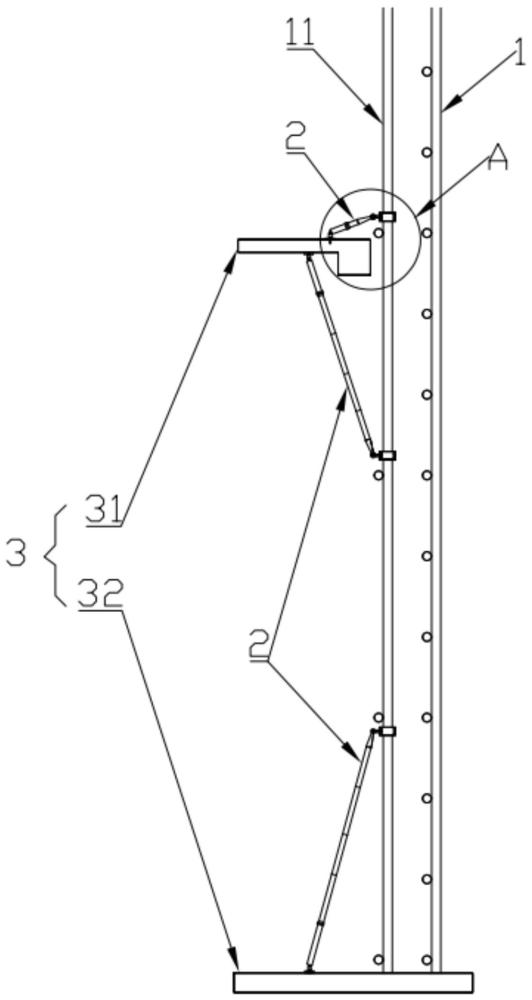

3、一種斜拉式連墻件，其特征在于，包括：底座，所述底座與樓板預埋件固定連接，所述預埋件與腳手架立桿對應設置；扣件，所述扣件用于與腳手架立桿固定連接；連桿，所述連桿包括依次軸向連接設置的第一連接部、第二連接部、第三連接部；所述第一連接部的一端與扣件鎖緊鉸接，另一端與第二連接部螺紋固定連接，所述第三連接部的一端與底座鎖緊鉸接，另一端通過調節環與第二連接部形成可伸縮的剛性連接。

4、進一步，所述調節環的一端與第三連接部轉動連接，另一端與第二連接部螺紋傳動連接，轉動調節環能夠帶動第二連接部相對第三連接部軸向運動。

5、進一步，所述調節環包括與第二連接部螺紋傳動連接的第一套環和轉動設置在第三連接部一端的第二套環，所述第三連接部朝向第二連接部的端部遠離中心軸線延伸設有第一擋止件，所述第二套環遠離第一套環的端部沿邊緣朝向中心軸線延伸設有第二擋止件，所述第一擋止件與所述第二擋止件能夠在軸向上相互擋止，所述第一套環與第二套環可拆卸固定連接，且所述第一套環端部與第一擋止件在軸向上相互擋止。

6、進一步，所述扣件包括兩個半圓形的抱緊件，所述抱緊件合圍組成圓筒的直徑略小于立桿的半徑，兩個所述抱緊件對應的一端延伸設有鎖緊部，另一端設有鉸接部，所述鉸接部鉸接設有鉸接桿，所述鉸接桿遠離抱緊件的端部設有第一鉸接環，所述第一連接部朝向扣件的一端設有第二鉸接環，所述第一鉸接環與所述第二鉸接環鎖緊鉸接。

7、進一步，所述第二連接部包括一個調節桿，所述調節桿上設有第三外螺紋，第一連接部朝向調節桿的一端設有與第三外螺紋匹配的內螺紋，所述調節桿的一端與第一連接部螺紋固定連接，另一端與調節環形成螺紋傳動連接。

8、進一步，所述第二連接部還包括至少一個標準桿，所述標準桿的一端縮徑設有第一外螺紋，另一端設有與第一外螺紋匹配的第一內螺紋，所述標準桿通過第一外螺紋與第一連接部固定連接，通過第一內螺紋與調節桿固定連接。

9、進一步，所述底座包括底板以及與底板固定連接的鉸接頭，所述底座通過鉸接頭與所述第三連接部鎖緊鉸接。

10、進一步，所述底板沿鉸接頭的兩側對稱設有固定孔，所述固定孔為貫穿設置的長條孔，所述預埋件為固定間距設置的兩個長螺母，所述長螺母之間設有定位桿，所述底座通過緊固件穿過固定孔與預埋件固定連接。

11、為解決上述技術問題，本發明還提供一種斜拉式連墻件實施方法，用于一種斜拉式連墻件的施工，包括如下步驟：

12、在樓板結構澆筑前，將預埋件置于樓板結構頂面和/或底面，所述預埋件與腳手架立桿對應設置；

13、將底座與預埋件進行預鎖；

14、將第二套環套設在第三連接部后，將第三連接部與底座鉸接；

15、將扣件與立桿進行固定連接；

16、將扣件與第一連接部進行鉸接；

17、根據第一連接部與第三連接部之間的距離，進行調節桿和標準桿的選用及連接設置；

18、通過底板的平行移動與立桿的相對位置進行調整，將底座與預埋件進行鎖緊固定。

19、進一步，所述調節桿和標準桿的選用及連接設置包括，將標準桿進行組裝，將組裝后的標準桿一端與第一連接部螺紋連接；將調節桿的一端插入第三連接部的空腔內，并從另一端將第一套環套設在調節桿上；將調節桿與標準桿對應的端部螺紋連接；轉動第一套環直至與第二套環螺紋連接通過同步轉動第一套環與第二套環調整調節桿進入第三連接部空腔內的長度，使得連桿張緊緊固，將第三連接部與底座鎖緊固定，將扣件與第一連接部進行鎖緊固定。

20、本發明所提供的一種斜拉式連墻件及實施方法，相對于現有技術而言，通過預埋件與腳手架立桿對應設置，以及第二連接部與第三連接部可伸縮的剛性連接，實現了斜拉式連墻件對腳手架的剛性固定連接，能夠在豎直方向上滿足腳手架的固定連接要求，實現腳手架的可靠拉結，同時通過對連桿長度的調整，能夠滿足高支模樓外腳手架連墻以及外懸挑結構的腳手架連墻要求，能夠?qū)崿F(xiàn)穩定的加固效果，提高腳手架的穩定性及安全性；通過扣件、連桿、底座之間鎖緊鉸接設置，使得整體斜拉式連墻件拆裝簡單，施工效率高，能夠較為方便的實現對斜拉式連墻件的重復利用，有利于降低施工成本。

技術特征：

1.一種斜拉式連墻件，其特征在于，包括：

2.根據權利要求1所述的一種斜拉式連墻件，其特征在于，所述調節環(224)的一端與第三連接部(223)轉動連接，另一端與第二連接部(222)螺紋傳動連接，轉動調節環(224)能夠帶動第二連接部(222)相對第三連接部(223)軸向運動。

3.根據權利要求2所述的一種斜拉式連墻件，其特征在于，所述調節環(224)包括與第二連接部(222)螺紋傳動連接的第一套環(2241)和轉動設置在第三連接部(223)一端的第二套環(2242)，所述第三連接部(223)朝向第二連接部(222)的端部遠離中心軸線延伸設有第一擋止件(2231)，所述第二套環(2242)遠離第一套環(2241)的端部沿邊緣朝向中心軸線延伸設有第二擋止件(2243)，所述第一擋止件(2231)與所述第二擋止件(2243)能夠在軸向上相互擋止，所述第一套環(2241)與第二套環(2242)可拆卸固定連接，且所述第一套環(2241)端部與第一擋止件(2231)在軸向上相互擋止。

4.根據權利要求1所述的一種斜拉式連墻件，其特征在于，所述扣件(21)包括兩個半圓形的抱緊件(211)，所述抱緊件(211)合圍組成圓筒的直徑略小于立桿(11)的半徑，兩個所述抱緊件(211)對應的一端延伸設有鎖緊部(215)，另一端設有鉸接部(214)，所述鉸接部(214)鉸接設有鉸接桿(212)，所述鉸接桿(212)遠離抱緊件(211)的端部設有第一鉸接環(217)，所述第一連接部(221)朝向扣件(21)的一端設有第二鉸接環(2211)，所述第一鉸接環(217)與所述第二鉸接環(2211)鎖緊鉸接。

5.根據權利要求2所述的一種斜拉式連墻件，其特征在于，所述第二連接部(222)包括一個調節桿(2222)，所述調節桿(2222)上設有第三外螺紋(2225)，第一連接部(221)朝向調節桿(2222)的一端設有與第三外螺紋(2225)匹配的內螺紋，所述調節桿(2222)的一端與第一連接部(221)螺紋固定連接，另一端與調節環(224)形成螺紋傳動連接。

6.根據權利要求5所述的一種斜拉式連墻件，其特征在于，所述第二連接部(222)還包括至少一個標準桿(2221)，所述標準桿(2221)的一端縮徑設有第一外螺紋(2223)，另一端設有與第一外螺紋(2223)匹配的第一內螺紋(2224)，所述標準桿(2221)通過第一外螺紋(2223)與第一連接部(221)固定連接，通過第一內螺紋(2224)與調節桿(2222)固定連接。

7.根據權利要求1所述的一種斜拉式連墻件，其特征在于，所述底座(23)包括底板(231)以及與底板(231)固定連接的鉸接頭(232)，所述底座(23)通過鉸接頭(232)與所述第三連接部(223)鎖緊鉸接。

8.根據權利要求7所述的一種斜拉式連墻件，其特征在于，所述底板(231)沿鉸接頭(232)的兩側對稱設有固定孔(233)，所述固定孔(233)為貫穿設置的長條孔，所述預埋件(24)為固定間距設置的兩個長螺母，所述長螺母之間設有定位桿(241)，所述底座(23)通過緊固件穿過固定孔(233)與預埋件(24)固定連接。

9.一種斜拉式連墻件實施方法，其特征在于，用于一種斜拉式連墻件的施工，包括如下步驟：

10.根據權利要求9所述的斜拉式連墻件實施方法，其特征在于，調節桿(2222)和標準桿(2221)的選用及連接設置包括，將標準桿(2221)進行組裝，將組裝后的標準桿(2221)一端與第一連接部(221)螺紋連接；將調節桿(2222)的一端插入第三連接部(223)的空腔內，并從另一端將第一套環(2241)套設在調節桿(2222)上；將調節桿(2222)與標準桿(2221)對應的端部螺紋連接；轉動第一套環(2241)直至與第二套環(2242)螺紋連接通過同步轉動第一套環(2241)與第二套環(2242)調整調節桿(2222)進入第三連接部(223)空腔內的長度，使得連桿(22)張緊緊固，將第三連接部(223)與底座(23)鎖緊固定，將扣件(21)與第一連接部(221)進行鎖緊固定。

技術總結
本發明涉及腳手架固定技術領域，特別涉及一種斜拉式連墻件及實施方法，包括：底座，所述底座與樓板預埋件固定連接；扣件，所述扣件用于與腳手架立桿固定連接；連桿，所述連桿包括依次軸向連接設置的第一連接部、第二連接部、第三連接部；所述第一連接部的一端與扣件鎖緊鉸接，另一端與第二連接部螺紋固定連接，所述第三連接部的一端與底座鎖緊鉸接，另一端通過調節環與第二連接部形成可伸縮的剛性連接。通過第二連接部與第三連接部可伸縮的剛性連接，能夠在豎直方向上滿足腳手架的固定連接要求，實現腳手架的可靠拉結，同時通過對連桿長度的調整，能夠滿足高支模樓外腳手架連墻以及外懸挑結構的腳手架連墻要求，能夠?qū)崿F(xiàn)穩定的加固效果。

技術研發人員：胡雪源
受保護的技術使用者：中國二十冶集團有限公司
技術研發日：
技術公布日：2025/4/28
