本技術涉及隔震，尤其涉及一種控制隔震層受拉和變形的拉索裝置。

背景技術：

1、現有技術中，如中國專利網站上公開的公告號為cn?117661742?a的一種基于高承載力的抗拉隔震裝置中，其采用擺動液壓缸作為阻尼隔震的重要組成部分，但液壓缸對于整個建筑隔震來說，需要的阻尼隔震的力越大，液壓缸的型號以及整體重量就要越大，重則達幾噸，這會額外增加整個建筑物的整體重量，同時安裝以及維護成本很高。另外，在作用時，由于其受力點都在鉸接處，這就意味著鉸接處既要承載整個液壓缸的大部分重力，同時還要具有良好的轉動性能，很難達到預設的隔震阻尼效果。

2、而在公告號為cn?215253627?u的一種拉索內置式抗拉隔震支座中，其兩端的鉸接點安裝在隔震支座的內部，不僅不易安裝，后期維護上也會較難，且一旦出現損壞，一時間難以察覺。

技術實現思路

1、基于現有的技術問題，本實用新型提出了一種控制隔震層受拉和變形的拉索裝置。

2、本實用新型提出的一種控制隔震層受拉和變形的拉索裝置，包括連接在上建筑體和下建筑體之間的隔震支座，所述上建筑體和下建筑體靠近所述隔震支座的表面還固定安裝有結構梁和板。

3、所述結構梁和板上通過預埋孔設置有至少兩個位于同一豎直線上的鋼套筒，所述鋼套筒的內部設有活動連接機構，所述活動連接機構包括錨桿，兩個錨桿相對的一端固定安裝有拉索，通過所述拉索實現對所述上建筑體和所述下建筑體之間的抗拉和限位的動作。

4、優選地，所述預埋孔的內壁呈t臺形狀，且所述鋼套筒的外表面與所述預埋孔的內壁相適配，所述鋼套筒通過預埋筋實現與所述上建筑體和所述下建筑體的一體固定動作。

5、通過上述技術方案，能夠?qū)撎淄才c上建筑體和所述下建筑體連成一體，從而增加整個受力。

6、優選地，所述鋼套筒的頂部轉動套接有球鉸螺母，所述鋼套筒相背的端面通過螺栓固定安裝有端蓋。

7、通過上述技術方案，端蓋能夠?qū)⑶蜚q螺母以及其他位于鋼套筒內部的結構保護起來，防止混凝土灌入里面，影響后面的維修工作。

8、優選地，所述鋼套筒的內側底壁還固定安裝有鋼制加勁板。

9、通過上述技術方案，能夠增強鋼套筒內側底壁的受力，防止球鉸螺母被拉伸移位。

10、優選地，所述球鉸螺母的球心處沿直徑的豎直方向上固定延伸安裝有密封筒，所述錨桿固定安裝在所述密封筒內壁的軸心線處。

11、通過上述技術方案，密封筒能夠?qū)㈠^桿連接的一端套在鋼套筒內，防止錨桿在被拉伸時與鋼套筒接觸碰撞的問題發生。

12、優選地，所述錨桿的表面呈錐形狀，且所述錨桿的小徑端與所述拉索的端面固定連接。

13、通過上述技術方案，采用錐形狀的錨桿能夠防止錨桿在被拉伸時從球鉸螺母滑落出去。

14、優選地，所述拉索的制作材質包括碳纖維索、鋼絲繩、鋼絞線中的任意一種或兩種以任意配比制作而成。

15、通過上述技術方案，鋼絲或者碳纖維具有很強的抗拉性能，碳纖維同時還具備很強的拉伸性能，能夠增加拉索的抗震過程中的被拉伸量，尤其是中震到大震過程中的被拉伸量。

16、優選地，所述拉索被拉伸至最大長度或最大傾斜角度時，所述密封筒的底部表面不與所述鋼套筒的底端內壁發生接觸。

17、通過上述技術方案，這樣設置能夠避免拉索在被拉伸時與密封筒的內壁發生接觸而導致過度彎折的問題發生。

18、本實用新型中的有益效果為：

19、1、通過在所述結構梁和板上通過預埋孔設置至少兩個位于同一豎直線上的鋼套筒，能夠?qū)撎淄才c整個結構梁和板以及建筑體實現連接，通過鋼套筒與混凝土的連接，徹底將鋼套筒與建筑體實現一體連接，從而增加整個鋼套筒的受力，也能夠防止鋼套筒發生變位或滑移。

20、2、通過設置活動連接機構，能夠?qū)崿F(xiàn)拉索任意角度被拉伸時的隔震效果，防止拉索在被拉伸隔震時發生局部彎折的問題。

技術特征：

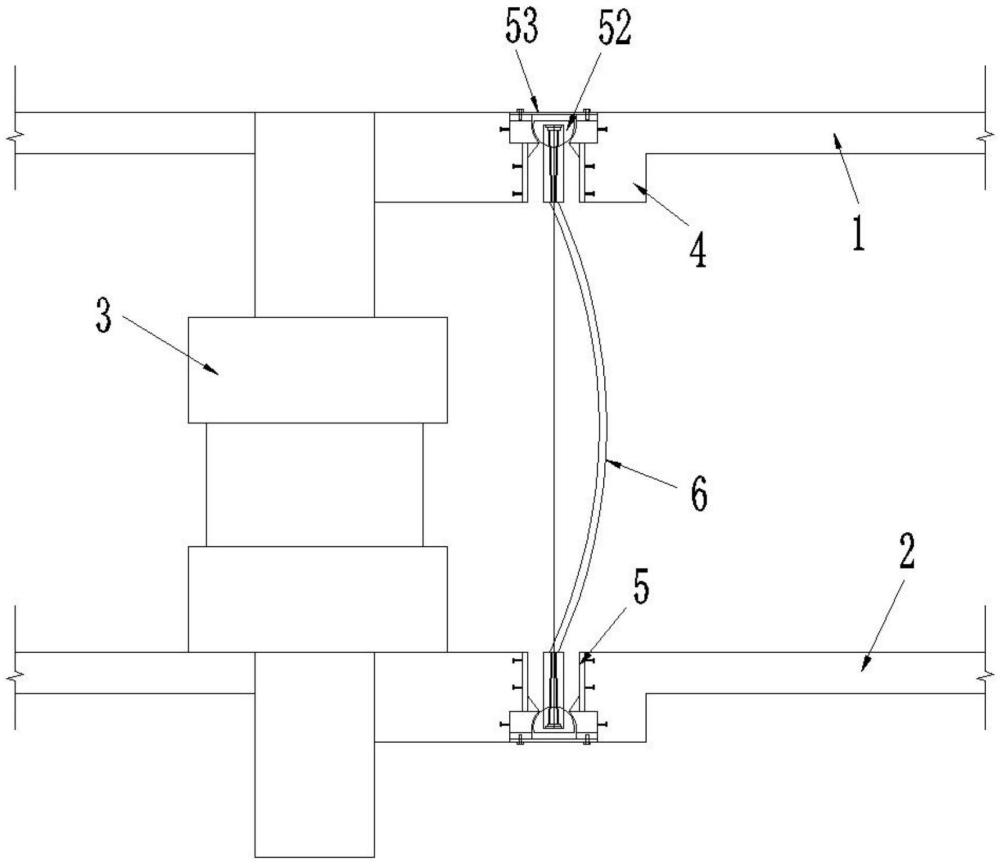

1.一種控制隔震層受拉和變形的拉索裝置，包括連接在上建筑體(1)和下建筑體(2)之間的隔震支座(3)，所述上建筑體(1)和下建筑體(2)靠近所述隔震支座(3)的表面還固定安裝有結構梁和板(4)；

2.根據權利要求1所述的一種控制隔震層受拉和變形的拉索裝置，其特征在于：所述預埋孔的內壁呈t臺形狀，且所述鋼套筒(5)的外表面與所述預埋孔的內壁相適配，所述鋼套筒(5)通過預埋筋實現與所述上建筑體(1)和所述下建筑體(2)的一體固定動作。

3.根據權利要求1所述的一種控制隔震層受拉和變形的拉索裝置，其特征在于：所述鋼套筒(5)的頂部轉動套接有球鉸螺母(52)，所述鋼套筒(5)相背的端面通過螺栓固定安裝有端蓋(53)。

4.根據權利要求1所述的一種控制隔震層受拉和變形的拉索裝置，其特征在于：所述鋼套筒(5)的內側底壁還固定安裝有鋼制加勁板(54)。

5.根據權利要求3所述的一種控制隔震層受拉和變形的拉索裝置，其特征在于：所述球鉸螺母(52)的球心處沿直徑的豎直方向上固定延伸安裝有密封筒(55)，所述錨桿(51)固定安裝在所述密封筒(55)內壁的軸心線處。

6.根據權利要求5所述的一種控制隔震層受拉和變形的拉索裝置，其特征在于：所述錨桿(51)的表面呈錐形狀，且所述錨桿(51)的小徑端與所述拉索(6)的端面固定連接。

7.根據權利要求1所述的一種控制隔震層受拉和變形的拉索裝置，其特征在于：所述拉索(6)的制作材質包括碳纖維索、鋼絲繩、鋼絞線中的任意一種或兩種以任意配比制作而成。

8.根據權利要求5所述的一種控制隔震層受拉和變形的拉索裝置，其特征在于：所述拉索(6)被拉伸至最大長度或最大傾斜角度時，所述密封筒(55)的底部表面不與所述鋼套筒(5)的底端內壁發生接觸。

技術總結
本技術屬于隔震技術領域，尤其是一種控制隔震層受拉和變形的拉索裝置，包括連接在上建筑體和下建筑體之間的隔震支座，所述上建筑體和下建筑體靠近所述隔震支座的表面還固定安裝有結構梁和板，所述結構梁和板上通過預埋孔澆筑有至少兩個位于同一豎直線上的鋼套筒，所述鋼套筒的內部設有活動連接機構，所述活動連接機構包括錨桿。該控制隔震層受拉和變形的拉索裝置，在所述結構梁和板上通過預埋孔設置至少兩個位于同一豎直線上的鋼套筒，能夠?qū)撎淄才c整個結構梁和板以及建筑體實現連接，通過鋼套筒與混凝土的連接，徹底將鋼套筒與建筑體實現一體連接，從而增加整個鋼套筒的受力，也能夠防止鋼套筒發生位移的問題。

技術研發人員：辛力,史生志
受保護的技術使用者：中國建筑西北設計研究院有限公司
技術研發日：20240704
技術公布日：2025/4/28
