本技術屬于建筑配件領域，具體涉及的是一種定位支撐墊塊。

背景技術：

1、在鋼筋混凝土外墻保溫體系中，普遍用到由鋼筋網和保溫板構成的預制保溫構件，在現場施工澆筑混凝土時，通常需要通過墊塊（也叫定位支撐墊塊）對鋼筋網和保溫板進行定位。

2、例如，中國專利文獻cn220868484u公開了一種定位支撐墊塊，其使用時，工人通過墊塊可以將十字交叉點處的橫向鋼絲和縱向鋼絲快速、準確地卡入相應的限筋槽內，完成對鋼筋網和保溫板的定位。因其快速、準確的特點，從而降低安裝失誤，提高安裝效率。

3、但是，其筒體僅僅一個進口，在現場施工澆筑混凝土時只能從這個進口進入筒體內，澆筑混凝土進料太少，會造成筒體內虛空、混凝土外墻強度下降，帶來安全隱患。

技術實現思路

1、本實用新型要解決的技術問題：如何設計出一種定位支撐墊塊，提高混凝土外墻強度。

2、本實用新型的技術方案具體為：

3、一種定位支撐墊塊，包括固定在一起的套筒和底盤，套筒的下端固定在底盤上，其上端設有主進料口，套筒的周向方向均勻設有四組鋼筋結構與四組進料孔，進料孔位于鋼筋結構的下方。

4、進料孔整體為矩形。

5、鋼筋結構整體為l狀，包括豎槽與橫槽，豎槽的底部為狹窄部。

6、狹窄部的至少一個側壁與豎槽本體的側壁之間通過傾斜面過渡。

7、狹窄部的兩個側壁與豎槽本體的側壁之間均通過傾斜面過渡。

8、兩個相鄰進料孔之間的套筒的側壁為承重墻，承重墻貫穿整個套筒，套筒和底盤之間設有四個加強筋板，加強筋板為直角三角形，其一邊固定在承重墻上、另一個固定在底盤上。

9、加強筋板的上端位于橫槽的上方。

10、套筒的狹窄部為塑料材質。

11、套筒、底盤均為塑料材質，整體注塑或者模壓成型。

12、豎槽的上端口呈上寬下窄的形狀。

13、相對于現有技術，本實用新型的技術效果為，本實用新型在筒體的側壁上開設有進料孔，在現場施工澆筑混凝土時可以從多個方向進入筒體內，筒體內進料較多，不會造成筒體內虛空，混凝土外墻的強度得到提高。

技術特征：

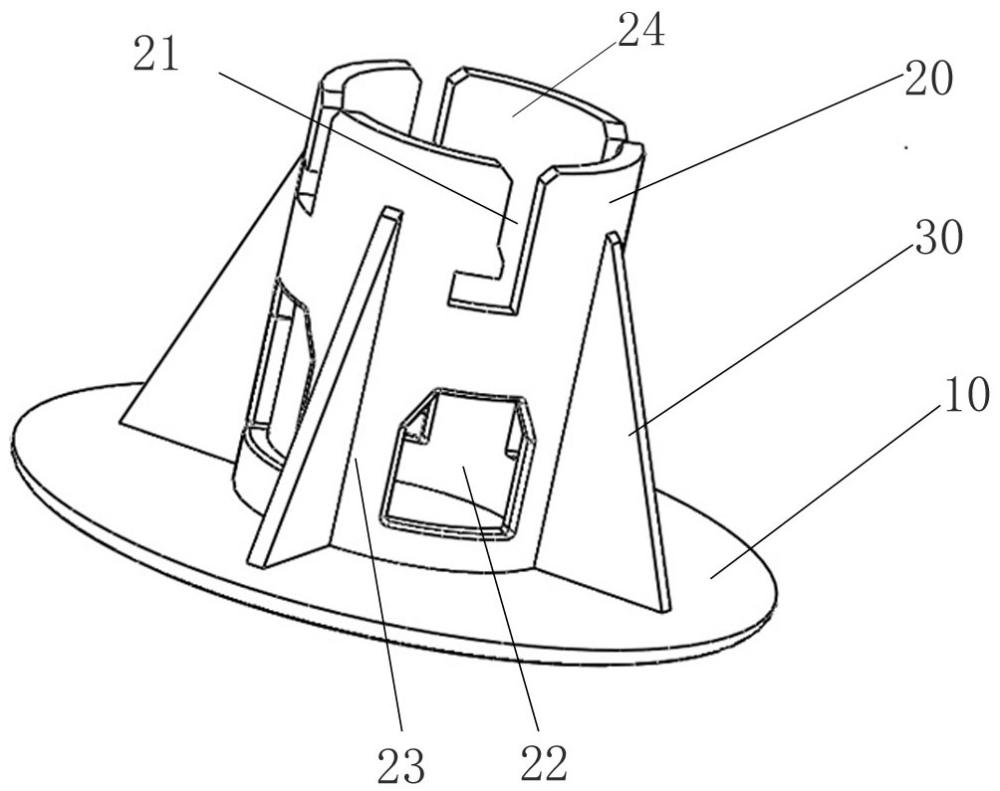

1.一種定位支撐墊塊，其特征在于：包括固定在一起的套筒（20）和底盤（10），套筒（20）的下端固定在底盤（10）上，其上端設有主進料口（24），套筒（20）的周向方向均勻設有四組鋼筋結構（21）與四組進料孔（22），進料孔（22）位于鋼筋結構（21）的下方。

2.如權利要求1所述的定位支撐墊塊，其特征在于：進料孔（22）整體為矩形。

3.如權利要求2所述的定位支撐墊塊，其特征在于：鋼筋結構（21）整體為l狀，包括豎槽（211）與橫槽（212），豎槽（211）的底部為狹窄部（213）。

4.如權利要求3所述的定位支撐墊塊，其特征在于：狹窄部（213）的至少一個側壁與豎槽（211）本體的側壁之間通過傾斜面（215）過渡。

5.如權利要求4所述的定位支撐墊塊，其特征在于：狹窄部（213）的兩個側壁與豎槽（211）本體的側壁之間均通過傾斜面（215）過渡。

6.如權利要求5所述的定位支撐墊塊，其特征在于：兩個相鄰進料孔（22）之間的套筒（20）的側壁為承重墻（23），承重墻（23）貫穿整個套筒（20），套筒（20）和底盤（10）之間設有四個加強筋板（30），加強筋板（30）為直角三角形，其一邊固定在承重墻（23）上、另一個固定在底盤（10）上。

7.如權利要求6所述的定位支撐墊塊，其特征在于：加強筋板（30）的上端位于橫槽（212）的上方。

8.如權利要求7所述的定位支撐墊塊，其特征在于：套筒（20）的狹窄部（213）為塑料材質。

9.如權利要求8所述的定位支撐墊塊，其特征在于：套筒（20）、底盤（10）均為塑料材質，整體注塑或者模壓成型。

10.如權利要求9所述的定位支撐墊塊，其特征在于：豎槽（211）的上端口（214）呈上寬下窄的形狀。

技術總結
一種定位支撐墊塊，包括固定在一起的套筒和底盤，套筒的下端固定在底盤上，其上端設有主進料口，套筒的周向方向均勻設有四組鋼筋結構與四組進料孔，進料孔位于鋼筋結構的下方。進料孔整體為矩形。鋼筋結構整體為L狀，包括豎槽與橫槽，豎槽的底部為狹窄部。相對于現有技術，本技術的技術效果為，本技術在筒體的側壁上開設有進料孔，在現場施工澆筑混凝土時可以從多個方向進入筒體內，筒體內進料較多，不會造成筒體內虛空，混凝土外墻的強度得到提高。

技術研發人員：錢維,柴艷方
受保護的技術使用者：河南利興包裝有限公司
技術研發日：20240704
技術公布日：2025/4/28
