本公開涉及組裝建筑，具體涉及一種組裝站房。

背景技術：

1、組裝站房因無需進行土建施工，在臨時性建筑、環境監測設備領域中得到廣泛應用。在某些應用場景中，有將較多的墻體組裝在一起，形成較大室內面積的組裝站房的需求。為實現墻體的快速組裝，現有技術提供采用橡膠密封條擠壓進入到墻體的側邊，利用橡膠密封條實現相鄰墻體連接和密封的需求。

2、但是實際應用中，橡膠密封條可能因為長時間暴曬而老化，以及被尖狀件刺破而造成密封性能下降的情況。為避免前述問題，相關技術提出在墻體外側設置遮擋橡膠密封條的擋板，利用擋板保護橡膠密封條的方案。在利用擋板遮擋橡膠密封條的前提是擋板固定在墻體外側。相關技術中直接將擋板鉚接或者采用螺釘連接等方式固定在墻體上。前述方案雖然可以起到較好的固定效果，但是在組裝站房組裝拆卸擋板十分耗時。

技術實現思路

1、為解決現有的組裝站房為保護密封條而造成組裝拆卸擋板耗時的問題，本公開實施例提供一種新的組裝站房。

2、本公開實施例提供一種組裝站房，包括墻體、第一密封條、限位板和擋板；

3、所述第一密封條設置在兩個墻體間的墻體對縫處，與所述兩個墻體均密封連接；

4、兩個所述限位板設置在所述兩個墻體的同側，沿所述墻體對縫的延伸方向設置，并分別固定在所述墻體對縫兩側的所述墻體上；兩個所述限位板之間形成露出所述第一密封條的讓空間隙；

5、所述擋板插入到所述墻體和兩個所述限位板之間的空隙內，遮擋所述第一密封條。

6、可選的，所述限位板為z型限位板；

7、所述z型限位板包括第一延伸部和第二延伸部；

8、所述第一延伸部與對應的所述墻體固定連接；

9、所述第二延伸部相對于所述第一延伸部臨近所述墻體對縫，與對應的所述墻體形成限位導槽；兩個所述限位導槽相對地設置形成擋板限位槽；

10、所述擋板插入到兩個所述擋板限位槽內并遮擋所述第一密封條。

11、可選的，所述擋板包括遮擋部和掛爪部；所述掛爪部設置在所述遮擋部的上端；

12、所述遮擋部插入到擋板限位槽內并遮擋所述第一密封條；

13、所述掛爪部掛接在所述墻體的上端。

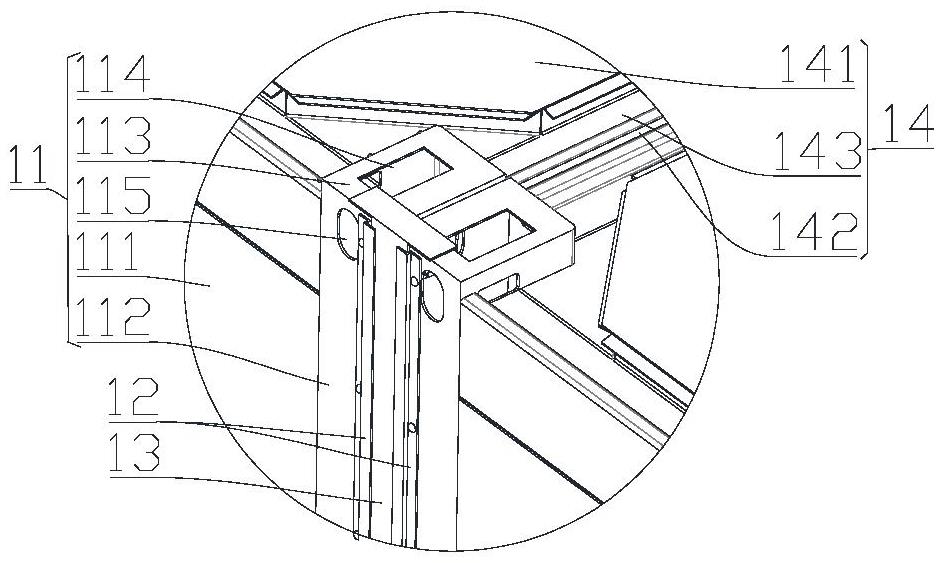

14、可選的，所述墻體包括固定連接的墻板和立柱；

15、所述立柱設置在所述墻板的邊緣處，并與所述墻板固定連接；所述立柱的上端設置掛接部；

16、所述掛爪部與所述掛接部連接。

17、可選的，還包括頂板、第二密封條和蓋罩；

18、兩個所述頂板的第一側邊分別與對應的所述墻體固定連接；

19、所述第二密封條設置在兩個頂板間第二側邊處的頂板對縫處，與所述兩個頂板均密封連接；

20、所述蓋罩蓋設在所述兩個頂板上，至少遮擋所述第二密封條。

21、可選的，所述頂板包括頂板本體和橫梁；

22、所述橫梁設置在所述頂板的第二側邊處，與所述頂板本體固定連接；

23、所述橫梁上設置有沿自身主體方向延伸的排水槽；

24、所述蓋罩包括中間遮蓋部和位于所述中間遮蓋部兩側的側邊部；

25、所述中間遮蓋部蓋設在所述第二密封條；兩個所述側邊部分別插入到對應側橫梁的排水槽內，與所述排水槽的側邊卡接。

26、可選的，所述墻體包括固定連接的墻板和空心立柱；所述空心立柱的上端設置有實現內部空間與外界連通的連通孔；

27、所述蓋罩還包括端頭遮蓋部；所述端頭遮蓋部設置在所述蓋罩的端部；

28、所述端頭遮蓋部設置在所述空心立柱的上端，至少遮擋所述連通孔。

29、可選的，所述端頭遮蓋部壓在所述擋板與所述空心立柱卡接的掛爪部的上部，限制所述掛爪部脫離所述空心立柱的掛接部。

30、可選的，所述端頭遮蓋部的側邊設置有排水柵口；

31、所述空心立柱的上部內側面設置有與所述內部空間連通的第一排水孔；所述空心立柱的下部外側面設置有所述內部空間的第二排水孔；

32、所述頂板上的排水槽通過所述排水柵口與所述排水孔連通。

33、可選的，所述空心立柱的上部外側面設置有吊裝孔；

34、所述端頭遮蓋部的外側端設置有讓出所述吊裝孔的吊裝留口。

35、在組裝本公開實施的站房時，僅需要將兩個限位板固定在兩個需要采用第一密封條密封連接的墻體上，使得兩個限位板和墻體之間形成容納擋板的間隙，隨后再將擋板插入到前述空隙內，就可以實現遮擋第一密封條，擋板的安裝十分方便。而在需要拆解組裝站房時，也僅需要將擋板從間隙內拔出，無需拆解限位板，也就可以實現組裝站房的快速拆除。

技術特征：

1.一種組裝站房，其特征在于：包括墻體、第一密封條、限位板和擋板；

2.根據權利要求1所述的組裝站房，其特征在于：所述限位板為z型限位板；

3.根據權利要求2所述的組裝站房，其特征在于：所述擋板包括遮擋部和掛爪部；所述掛爪部設置在所述遮擋部的上端；

4.根據權利要求3所述的組裝站房，其特征在于：所述墻體包括固定連接的墻板和立柱；

5.根據權利要求1-4任一項所述的組裝站房，其特征在于：還包括頂板、第二密封條和蓋罩；

6.根據權利要求5所述的組裝站房，其特征在于：所述頂板包括頂板本體和橫梁；

7.根據權利要求5所述的組裝站房，其特征在于：所述墻體包括固定連接的墻板和空心立柱；所述空心立柱的上端設置有實現內部空間與外界連通的連通孔；

8.根據權利要求7所述的組裝站房，其特征在于：所述端頭遮蓋部壓在所述擋板與所述空心立柱卡接的掛爪部的上部，限制所述掛爪部脫離所述空心立柱的掛接部。

9.根據權利要求7所述的組裝站房，其特征在于：所述端頭遮蓋部的側邊設置有排水柵口；

10.根據權利要求7所述的組裝站房，其特征在于：所述空心立柱的上部外側面設置有吊裝孔；

技術總結
本公開實施例提供一種組裝站房，包括墻體、第一密封條、限位板和擋板；所述第一密封條設置在兩個墻體間的墻體對縫處，與所述兩個墻體均密封連接；兩個所述限位板設置在所述兩個墻體的同側，沿所述墻體對縫的延伸方向設置，并分別固定在所述墻體對縫兩側的所述墻體上；兩個所述限位板之間形成露出所述第一密封條的讓空間隙；所述擋板插入到所述墻體和兩個所述限位板之間的空隙內，遮擋所述第一密封條。采用本公開實施方案，可以快速地實現擋板的安裝和拆卸。

技術研發人員：馬騰飛,劉保獻,沈秀娥,楊景迪,李海軍,孟環,郭羽,劉洋,李正映,孫磊
受保護的技術使用者：北京市生態環境監測中心
技術研發日：20240708
技術公布日：2025/4/28
