本發明涉及混凝土制備領域，特別是涉及一種混合鋼渣和瀝青銑刨料的混凝土制備工藝、制備裝置。

背景技術：

1、市道路橋梁的建設離不開混凝土，混凝土起著至關重要的作用，混凝土是當代最主要的土木工程材料之一。它是由膠凝材料，顆粒狀集料，水，以及必要時加入的外加劑和摻合料按一定比例配制，經均勻攪拌，密實成型，養護硬化而成的一種人工石材。混凝土具有原料豐富，價格低廉，生產工藝簡單的特點，而在制備混凝土時則可能會用到混合鋼渣和瀝青銑刨料等材料。

2、公開號為cn117719073a的一項中國專利公開了一種混凝土制備裝置，其技術方案要點是：通過給料裝置儲存混凝土所用的固定材料，然后輸出軸驅動排放裝置將給料裝置內部的材料按照一定的比例排放到混合攪拌裝置補充的水進行混合排放，排放裝置會先排放到儲存裝置內部，當儲存裝置內沒有材料補充時控制裝置就會驅動給水裝置不在向混合攪拌裝置內部補充水避免混凝土的黏稠度下降。

3、根據上述所提出的對比文件結合現有技術可以知道，現有的混凝土制備裝置在制備混凝土時多利用電機的工作來實現攪拌桿的轉動，而后再利用攪拌桿的轉動來實現對制備混凝土的材料進行混合攪拌處理，然而在對混合鋼渣和瀝青銑刨料的混凝土則需要預先混合鋼渣和瀝青銑刨料進行預處理，然而現有的混凝土制備裝置多只能夠材料進行簡單的混合攪拌等處理，難以有效的實現對混合鋼渣和瀝青銑刨料進進行預處理，所以再制備混凝土的過程中存在效率低下的問題，并且單個攪拌桿對材料進行攪拌的處理方式降低了混凝土的制備效率，整體實用性不佳。

技術實現思路

1、為了克服現有技術的不足，本發明提供一種混合鋼渣和瀝青銑刨料的混凝土制備工藝、制備裝置，能解決現有的混凝土制備裝置在制備混凝土時多利用電機的工作來實現攪拌桿的轉動，而后再利用攪拌桿的轉動來實現對制備混凝土的材料進行混合攪拌處理，然而在對混合鋼渣和瀝青銑刨料的混凝土則需要預先混合鋼渣和瀝青銑刨料進行預處理，然而現有的混凝土制備裝置多只能夠材料進行簡單的混合攪拌等處理，難以有效的實現對混合鋼渣和瀝青銑刨料進進行預處理，所以再制備混凝土的過程中存在效率低下的問題，并且單個攪拌桿對材料進行攪拌的處理方式降低了混凝土的制備效率，整體實用性不佳的技術問題。

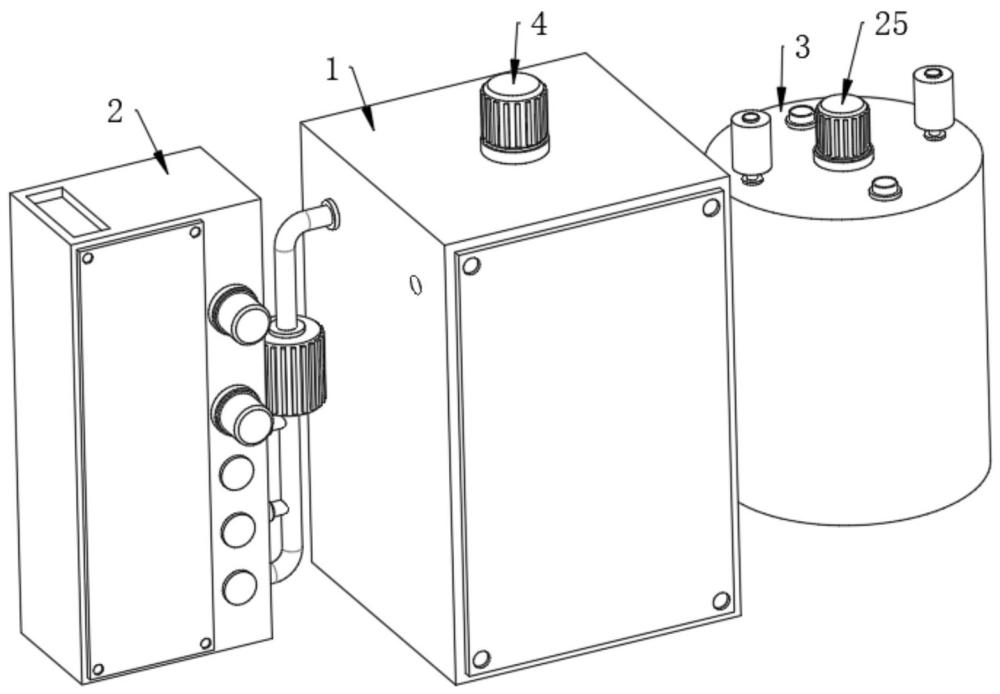

2、為解決上述技術問題，本發明提供如下技術方案：一種混合鋼渣和瀝青銑刨料的混凝土制備裝置，包括制備箱，所述制備箱的一側分布有混合鋼渣處理箱，所述制備箱遠離所述混合鋼渣處理箱的一側分布有瀝青銑刨料處理筒，所述制備箱的頂端中部固設有第一電機，且所述第一電機的輸出端鏈接有主動齒輪，所述主動齒輪的一側連接有從動齒輪，且所述從動齒輪的另一側連接有齒環，所述主動齒輪的底端中部固設有轉軸，且所述轉軸的外表面套設有安裝架，所述安裝架的底部固定連接有連接桿，且所述連接桿的一側固設有刮板，所述連接桿遠離所述刮板的一側分布有安裝套，且所述安裝套的側壁固設有攪拌葉，所述從動齒輪的底部連接有螺旋葉，所述混合鋼渣處理箱的內腔設置有破碎結構。

3、作為本發明的一種優選技術方案，所述破碎結構包括輸料口、導流架、凸塊、第一篩板、第二篩板、第二電機和破碎輥，所述輸料口開設于所述混合鋼渣處理箱的頂端一側，所述混合鋼渣處理箱的內腔固設有導流架，且所述導流架的側壁固設有凸塊，所述導流架的下方分布有第一篩板，且所述第一篩板的底部設置有第二篩板，所述混合鋼渣處理箱的前表面固設有第二電機，且所述第二電機的輸出端連接有破碎輥。

4、作為本發明的一種優選技術方案，所述混合鋼渣處理箱的側壁連接有抽料管，且所述抽料管的另一端連接有抽料泵，所述抽料泵的輸出端連接有輸料管。

5、作為本發明的一種優選技術方案，所述瀝青銑刨料處理筒的頂端中部固設有第三電機，且所述瀝青銑刨料處理筒的輸出端連接有中空軸管，所述中空軸管的底部連接有連接軸，且所述連接軸的一端外側套設有混合桿，所述混合桿的下方分布有甩料網框，且所述甩料網框的外表面開設有通孔。

6、作為本發明的一種優選技術方案，所述瀝青銑刨料處理筒的頂端一側設置有入料口，且所述入料口的底部連接有連接管，所述瀝青銑刨料處理筒的內側壁設置有加熱板。

7、作為本發明的一種優選技術方案，所述主動齒輪通過齒牙與所述從動齒輪之間構成嚙合連接，且所述從動齒輪沿著所述主動齒輪的豎直中心線對稱分布。

8、作為本發明的一種優選技術方案，所述連接桿沿著所述安裝架的中心點等距分布，且所述連接桿與所述安裝架之間呈垂直狀分布。

9、作為本發明的一種優選技術方案，所述第一篩板與所述第二篩板之間呈平形狀分布，且所述第一篩板表面開設的篩孔尺寸大于所述第二篩板表面開設的篩孔。

10、作為本發明的一種優選技術方案，所述通孔沿著所述甩料網框的中心點等距分布，且所述通孔與所述甩料網框構成一體化結構。

11、一種混合鋼渣和瀝青銑刨料的混凝土制備裝置的制備工藝，包括權利要求1-9任意一項所述的一種混合鋼渣和瀝青銑刨料的混凝土制備裝置，其特征在于，包含以下步驟：

12、步驟一；使用時首先將預處理混合鋼渣輸入到混合鋼渣處理箱的內側，此時通過混合鋼渣處理箱內側設置的導流架配合其表面開設的篩孔對混合鋼渣進行初步的篩分處理，部分篩分后的混合鋼渣落入到第一篩板的上表面，并通過第一篩板進行初步的篩分處理，而后初步篩分后的混合鋼渣落入到第二篩板的表面，并進行進一步的篩分，而另一部分混合鋼渣在導流架的作用下會經過破碎輥，此時第二電機工作使其輸出端連接的破碎輥隨之進行旋轉，進而可以對混合鋼渣進行破碎處理，而后再利用兩個篩板的設置來對破碎后的鋼渣進行進一步的篩分處理，而由于篩板的一側均連通有抽料管，并且抽料管通過電磁閥控制卡合，所以可以根據實際的使用需求來將經過篩分后的不同尺寸的混合鋼渣分批次抽入到抽料管的內側，隨后在抽料泵的作用下再通過輸料管將處理后的鋼渣輸入到制備箱的內側。

13、步驟二；將待處理了瀝青銑刨料通過瀝青銑刨料處理筒頂端開設的開口輸入到瀝青銑刨料處理筒的內側，此時第三電機工作使其輸出端連接的中空軸管帶動連接軸隨之進行旋轉，而在連接軸的轉動作用下會使混合桿對瀝青銑刨料進行混合攪拌處理，同時將添加劑通過入料口輸入到連接管的內側，并使其經過連接管流入到中空軸管的內側，而后通過中空軸管落入到甩料網框的內側，此時高速旋轉的甩料網框會將添加劑通過通孔進行甩出，從而配合后續高速旋轉的混合桿將添加劑與瀝青銑刨料進行充分的混合處理，而處理后的瀝青銑刨料則會通過制備箱另一側設置的抽料管和輸料管輸入到制備箱的內側。

14、步驟三；當制備混凝土所用到的材料均被輸入到制備箱的內側時，此時第一電機工作使其輸出端連接的主動齒輪帶動從動齒輪隨之進行轉動，而后從動齒輪了沿著齒環做圓周運動，而主動齒輪的旋轉則會通過轉軸帶動安裝架進行運動，以此來實現刮板以及攪拌葉的旋轉，同時從動齒輪的旋轉則會實現螺旋葉的轉動，進而配合旋轉的攪拌葉即可實現對材料的充分混合攪拌處理，提高混凝土制備的效率與效果，整體實用性更高。

15、與現有技術相比，本發明能達到的有益效果是：

16、1、通過設置的制備箱、混合鋼渣處理箱、瀝青銑刨料處理筒和攪拌葉等結構，不僅可以對制備混凝土所用到的混合鋼渣和瀝青銑刨料進行預處理，而且可以對將預處理后的材料直接輸入到制備箱的內側，隨后利用制備箱內部所設置的攪拌葉等結構來實現對材料的充分混合攪拌處理，而當被預處理后的混合鋼渣和瀝青銑刨料被輸入到制備箱的內部時，此時第一電機的工作通過主動齒輪、從動齒輪和齒環等結構之間的聯動即可實現后續攪拌葉和螺旋葉等旋轉，進而利用轉動的攪拌葉和螺旋葉來實現對材料的充分混合處理，較之于現有的通過單個攪拌桿進行攪拌的方式不僅攪拌的效率更高，而且攪拌的效果更好；

17、2、通過設置的混合鋼渣處理箱、第二電機、篩板和破碎輥等結構，即可方便后續對混合鋼渣進行破碎處理，從而可以將不同尺寸的鋼渣破碎成相對較小的尺寸，而后再通過篩板來對不通過尺寸的鋼渣進行篩分處理，方便后續根據實際的制備需求來將不同尺寸的鋼渣輸入到制備箱的內部，整體實用性更高，當鋼渣被輸入到混合鋼渣處理箱的內側時，經過導流架配合其表面開設的孔洞即可實現對鋼渣的初步篩分處理，隨后再利用第二電機的工作來實現破碎輥的旋轉，以此來利用轉動的破碎輥配合凸塊實現對鋼渣的破碎處理，便于后續將鋼渣破碎成更小的尺寸；
