本技術屬于施工器械，具體地說，涉及一種混凝土振平尺。

背景技術：

1、混凝土振平尺是工程建設中使用的一種機具，對拌和好的混凝土進行抹平，必須排除其中氣泡，可以使混凝土密實結合，消除混凝土的蜂窩麻面等現象。

2、振平尺在使用時，其底部尺板與混凝土不斷產生接觸、摩擦，從而可能導致混凝土在尺板上凝固或尺板磨損消耗而使得尺板兩端配重失衡，從而使得尺板在震動時產生振幅不均或偏振等現象而影響混凝土振平效果。

3、有鑒于此特提出本實用新型。

技術實現思路

1、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

2、一種混凝土振平尺，包括安裝架，所述安裝架后端兩側對稱設置有兩個把手，兩個把手之間配合設置有用于整體支撐的支撐腿，所述安裝架頂部前端固定安裝有振動機構，安裝架下方設置有用于混凝土鋪平的尺板，且尺板與安裝架之間設置有用于固定的卡裝組件；

3、所述卡裝組件包括兩個連接板座和固定座，兩個連接板座間隔設置于安裝架底部，固定座固定連接于尺板頂部中間位置處，所述固定座豎直滑動配合安裝于兩個連接板座之間，且兩個連接板座與固定座之間還設置有用于提高尺板振平效果的振動結構，所述振動機構輸出軸向下貫穿安裝架，且振動機構輸出軸底部設置有用于緩沖的緩沖組件，所述尺板兩端還設置有用于平衡調節的平衡組件。

4、作為本實用新型的一種優選實施方式，兩個所述連接板座兩側之間的兩端位置處均設置有滑槽，固定座兩側頂部的兩端位置處均固定連接有滑塊，且滑塊一一對應滑動連接于滑槽內壁之間，振動結構包括導向桿和彈簧一，導向桿豎直固定連接于滑槽頂部與底部之間，且導向桿貫穿滑塊呈滑動連接，所述彈簧一一一對應設置于彈簧一圓周外側位于滑塊頂部和滑塊底部。

5、作為本實用新型的一種優選實施方式，所述尺板截面兩側均呈向上翹起的圓弧彎曲狀，尺板底部前端位置處均勻間隔設置有凸條，所述凸條呈圓弧凸起狀。

6、作為本實用新型的一種優選實施方式，所述緩沖組件包括安裝板，振動機構輸出軸底部與安裝板頂部中心位置處固定連接，安裝板頂部與底部之間兩端位置處對稱設置有兩個圓孔，穿過兩個圓孔均滑動安裝有連接桿，兩個連接桿底部一端之間固定安裝有敲擊板條，兩個連接桿圓周外側位于安裝板與敲擊板條之間均設置有彈簧二。

7、作為本實用新型的一種優選實施方式，所述敲擊板條截面底部呈向下凸起的圓弧狀，且敲擊板條采用橡膠材質加工制成。

8、作為本實用新型的一種優選實施方式，所述平衡組件設置有兩組，兩組平衡組件對稱設置于尺板頂部兩端位置處，平衡組件包括兩個安裝座，兩個安裝座間隔固定連接于尺板頂部，兩個安裝座兩側之間均設置有連接孔，且貫穿兩個連接孔內壁配合安裝有螺紋桿，所述螺紋桿圓周外側位于兩個安裝座之間固定有配重塊。

9、作為本實用新型的一種優選實施方式，所述螺紋桿圓周外側設置有外螺紋，連接孔內壁設置有內螺紋，且螺紋桿與連接孔內壁螺紋配合連接，所述螺紋桿圓周外側兩端均固定有調節旋鈕。

10、本實用新型與現有技術相比具有以下有益效果：

11、1、通過設置的平衡組件，使得裝置在使用過程中能夠根據需要進行兩端配重平衡調節，從而避免了混凝土在尺板上凝固或者尺板磨損而導致尺板兩端不平衡而影響振平效果，有利于提升尺板使用時間。

12、2、尺板底部前端設置的呈圓弧凸起狀的凸條，使其在振平作業時，能夠更好得對混凝土進行擠壓消除氣泡，提高混凝土鋪平緊實度，提高施工質量。

13、3、振動結構和緩沖組件的設置相配合，使得裝置使用時保障尺板振動效果的同時，由彈簧二和敲擊板條的彈性作用降低碰撞對安裝架、振動機構等整體振動作用，有利于提高施工穩定性。

14、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

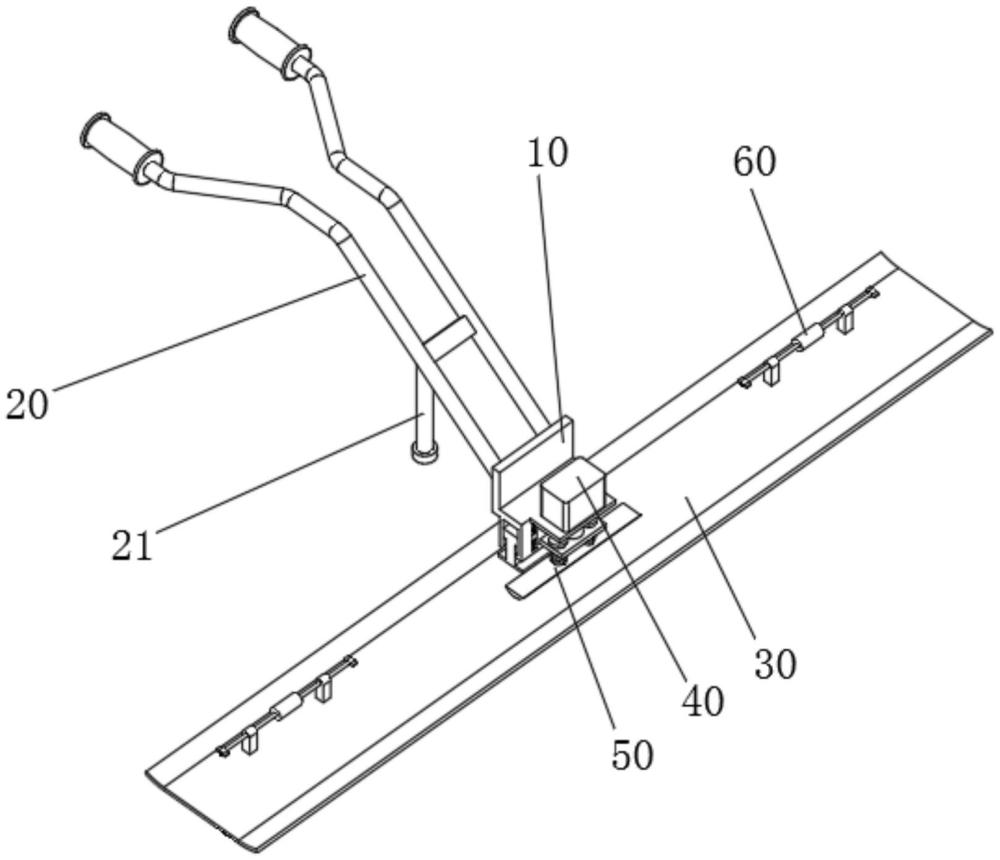

1.一種混凝土振平尺，包括安裝架(10)，其特征在于，所述安裝架(10)后端兩側對稱設置有兩個把手(20)，兩個把手(20)之間配合設置有用于整體支撐的支撐腿(21)，所述安裝架(10)頂部前端固定安裝有振動機構(40)，安裝架(10)下方設置有用于混凝土鋪平的尺板(30)，且尺板(30)與安裝架(10)之間設置有用于固定的卡裝組件；

2.根據權利要求1所述的混凝土振平尺，其特征在于，兩個所述連接板座(11)兩側之間的兩端位置處均設置有滑槽(12)，固定座(31)兩側頂部的兩端位置處均固定連接有滑塊(32)，且滑塊(32)一一對應滑動連接于滑槽(12)內壁之間，振動結構包括導向桿(13)和彈簧一(14)，導向桿(13)豎直固定連接于滑槽(12)頂部與底部之間，且導向桿(13)貫穿滑塊(32)呈滑動連接，所述彈簧一(14)一一對應設置于彈簧一(14)圓周外側位于滑塊(32)頂部和滑塊(32)底部。

3.根據權利要求1所述的混凝土振平尺，其特征在于，所述尺板(30)截面兩側均呈向上翹起的圓弧彎曲狀，尺板(30)底部前端位置處均勻間隔設置有凸條(33)，所述凸條(33)呈圓弧凸起狀。

4.根據權利要求1所述的混凝土振平尺，其特征在于，所述緩沖組件(50)包括安裝板(51)，振動機構(40)輸出軸底部與安裝板(51)頂部中心位置處固定連接，安裝板(51)頂部與底部之間兩端位置處對稱設置有兩個圓孔，穿過兩個圓孔均滑動安裝有連接桿(54)，兩個連接桿(54)底部一端之間固定安裝有敲擊板條(53)，兩個連接桿(54)圓周外側位于安裝板(51)與敲擊板條(53)之間均設置有彈簧二(52)。

5.根據權利要求4所述的混凝土振平尺，其特征在于，所述敲擊板條(53)截面底部呈向下凸起的圓弧狀，且敲擊板條(53)采用橡膠材質加工制成。

6.根據權利要求1所述的混凝土振平尺，其特征在于，所述平衡組件(60)設置有兩組，兩組平衡組件(60)對稱設置于尺板(30)頂部兩端位置處，平衡組件(60)包括兩個安裝座(61)，兩個安裝座(61)間隔固定連接于尺板(30)頂部，兩個安裝座(61)兩側之間均設置有連接孔，且貫穿兩個連接孔內壁配合安裝有螺紋桿(62)，所述螺紋桿(62)圓周外側位于兩個安裝座(61)之間固定有配重塊(63)。

7.根據權利要求6所述的混凝土振平尺，其特征在于，所述螺紋桿(62)圓周外側設置有外螺紋，連接孔內壁設置有內螺紋，且螺紋桿(62)與連接孔內壁螺紋配合連接，所述螺紋桿(62)圓周外側兩端均固定有調節旋鈕(64)。

技術總結
本技術涉及施工器械技術領域，公開了一種混凝土振平尺，包括安裝架，所述安裝架后端兩側對稱設置有兩個把手，兩個把手之間配合設置有用于整體支撐的支撐腿，所述安裝架頂部前端固定安裝有振動機構，安裝架下方設置有用于混凝土鋪平的尺板，且尺板與安裝架之間設置有用于固定的卡裝組件。該技術中，通過設置的平衡組件，使得裝置在使用過程中能夠根據需要進行兩端配重平衡調節，從而避免了混凝土在尺板上凝固或者尺板磨損而導致尺板兩端不平衡而影響振平效果，有利于提升尺板使用時間。

技術研發人員：杜恒民
受保護的技術使用者：吉林省房維工程技術有限公司
技術研發日：20240708
技術公布日：2025/4/28
