本技術是一種鋼結構高空作業的施工吊籃，屬于房屋建筑領域。

背景技術：

1、當前鋼結構工程由于施工進度快，成本低等優點被廣泛應用于房屋建筑施工中，然而鋼結構螺栓緊固操作工人高空作業處理不到位，將會造成重大安全隱患，且傳統的螺栓緊固方法是把安全帶固定在橫梁上，操作工人跨坐于鋼梁上緊固螺栓或是在鋼柱上焊制爬梯，但此種傳統施工方法存在如下缺陷：螺栓緊固過程中，跨坐于鋼梁上或是攀爬在樓梯上不安全，緊固操作不靈活，存在較大安全隱患，因此本申請提出一種實用性強、安全性高的鋼結構高空施工單人作業用吊籃裝置。

技術實現思路

1、針對現有技術存在的不足，本實用新型目的是提供一種鋼結構高空作業的施工吊籃。

2、為了實現上述目的，本實用新型是通過如下的技術方案來實現：

3、一種鋼結構高空作業的施工吊籃，包括工字型鋼和吊籃，所述吊籃由立柱、橫向主桿件和底板組成，所述立柱的總數量為四個，所述橫向主桿件總數量為八根，所述橫向主桿件固定在相鄰所述立柱之間，所述底板固定在所述立柱的底端，所述吊籃頂端固定設有爬梯，所述爬梯頂端固定設有u型夾板，所述u型夾板的內側設置有u型的防滑件。

4、進一步的，所述吊籃還包括橫向支桿件，所述橫向支桿件數量為多根，且固定在相鄰所述立柱之間。

5、進一步的，所述防滑件的材質為橡膠，且所述防滑件通過粘貼膠粘在所述u型夾板的內側壁。

6、進一步的，所述u型夾板的內部為空腔狀，且所述u型夾板內部設有夾緊組件，所述夾緊組件的數量為兩組，分別設置在所述u型夾板內部兩側，所述夾緊組件包括位于所述u型夾板內部的雙軸絲桿，所述雙軸絲桿的兩端部上均螺紋套設有螺紋移動板，所述螺紋移動板上均固定設有穿出所述u型夾板的夾桿。

7、進一步的，所述u型夾板內部固定設有滑動貫穿所述螺紋移動板的牽引桿，所述u型夾板上開設有供所述夾桿貫穿的貫穿口，所述防滑件上開設有對應所述貫穿口的副貫穿口，所述雙軸絲桿一端套設有固定在所述u型夾板內壁的軸承，所述雙軸絲桿另一端穿出所述u型夾板，且固定設有轉盤。

8、進一步的，所述爬梯的踏腳板上套設有橡膠防滑墊，所述爬梯的兩側均安裝有傾斜連接板，所述傾斜連接板另一端固定設有弧形片，所述弧形片安裝在所述橫向主桿件上。

9、進一步的，所述傾斜連接板底端固定設有安裝片，所述安裝片底端配合螺釘安裝有支桿，所述支桿底端固定設有副弧形片，所述副弧形片同樣安裝在所述橫向主桿件上。

10、本實用新型的有益效果：

11、施工時，立柱、橫向主桿件和底板形成鋼結構框架整體，使用垂直運輸工具將吊籃通過爬梯上的u型夾板懸掛于鋼結構上，固定牢靠后操作者系掛安全帶、攜帶工具桶單人站立于鋼結構高空施工單人作業用吊籃上，安全帶懸掛于兩端焊接與吊籃上部的橫向主桿件之上，在此操作平臺上可安全、便利的進行鋼結構高空螺栓緊固作業，鋼結構高空螺栓緊固作業完成后，將裝置吊運至堆放場地，待重復利用。

12、在吊籃側壁的頂部向上延伸設有一對爬梯，爬梯的頂端延伸設有連體結構掛鉤的u型夾板和防滑件，防滑件很好起到u型夾板在u型夾板上的防護作用，整個吊籃的穩定性也會大大增加。

技術特征：

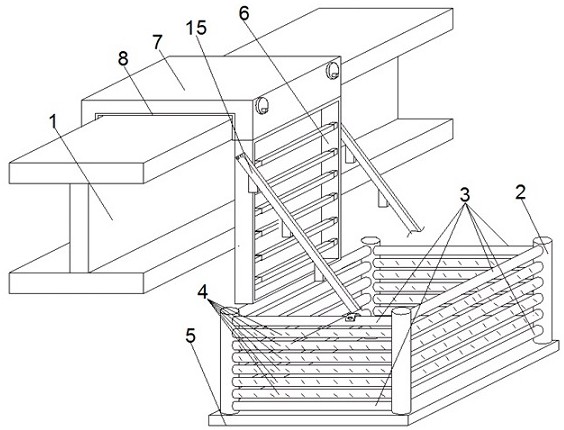

1.一種鋼結構高空作業的施工吊籃，其特征在于：包括工字型鋼（1）和吊籃，所述吊籃由立柱（2）、橫向主桿件（3）和底板（5）組成，所述立柱（2）的總數量為四個，所述橫向主桿件（3）總數量為八根，所述橫向主桿件（3）固定在相鄰所述立柱（2）之間，所述底板（5）固定在所述立柱（2）的底端，所述吊籃頂端固定設有爬梯（6），所述爬梯（6）頂端固定設有u型夾板（7），所述u型夾板（7）的內側設置有u型的防滑件（21）；所述u型夾板（7）的內部為空腔狀，且所述u型夾板（7）內部設有夾緊組件，所述夾緊組件的數量為兩組，分別設置在所述u型夾板（7）內部兩側，所述夾緊組件包括位于所述u型夾板（7）內部的雙軸絲桿（8），所述雙軸絲桿（8）的兩端部上均螺紋套設有螺紋移動板（9），所述螺紋移動板（9）上均固定設有穿出所述u型夾板（7）的夾桿（10）。

2.根據權利要求1所述的一種鋼結構高空作業的施工吊籃，其特征在于：所述吊籃還包括橫向支桿件（4），所述橫向支桿件（4）數量為多根，且固定在相鄰所述立柱（2）之間。

3.根據權利要求2所述的一種鋼結構高空作業的施工吊籃，其特征在于：所述防滑件（21）的材質為橡膠，且所述防滑件（21）通過粘貼膠粘在所述u型夾板（7）的內側壁。

4.根據權利要求3所述的一種鋼結構高空作業的施工吊籃，其特征在于：所述u型夾板（7）內部固定設有滑動貫穿所述螺紋移動板（9）的牽引桿（11），所述u型夾板（7）上開設有供所述夾桿（10）貫穿的貫穿口（12），所述防滑件（21）上開設有對應所述貫穿口（12）的副貫穿口（13），所述雙軸絲桿（8）一端套設有固定在所述u型夾板（7）內壁的軸承，所述雙軸絲桿（8）另一端穿出所述u型夾板（7），且固定設有轉盤（20）。

5.根據權利要求4所述的一種鋼結構高空作業的施工吊籃，其特征在于：所述爬梯（6）的踏腳板上套設有橡膠防滑墊（14），所述爬梯（6）的兩側均安裝有傾斜連接板（15），所述傾斜連接板（15）另一端固定設有弧形片（16），所述弧形片（16）安裝在所述橫向主桿件（3）上。

6.根據權利要求5所述的一種鋼結構高空作業的施工吊籃，其特征在于：所述傾斜連接板（15）底端固定設有安裝片（17），所述安裝片（17）底端配合螺釘安裝有支桿（18），所述支桿（18）底端固定設有副弧形片（19），所述副弧形片（19）同樣安裝在所述橫向主桿件（3）上。

技術總結
本技術提供一種鋼結構高空作業的施工吊籃，包括工字型鋼和吊籃，所述吊籃由立柱、橫向主桿件和底板組成，所述立柱的總數量為四個，所述橫向主桿件總數量為八根，所述橫向主桿件固定在相鄰所述立柱之間，所述底板固定在所述立柱的底端，所述吊籃頂端固定設有爬梯，所述爬梯頂端固定設有U型夾板，所述U型夾板的內側設置有U型的防滑件。本技術具有如下的有益效果：在吊籃側壁的頂部向上延伸設有一對爬梯，爬梯的頂端延伸設有連體結構掛鉤的U型夾板和防滑件，防滑件很好起到U型夾板在U型夾板上的防護作用，整個吊籃的穩定性也會大大增加。

技術研發人員：單保雯,于行,王軍,解文德,劉生龍
受保護的技術使用者：青建基礎設施建設發展有限公司
技術研發日：20240708
技術公布日：2025/4/28
