本技術涉及電子產品生產，具體為一種電子產品生產用材料彎折裝置。

背景技術：

1、電子產品是以電能為工作基礎的相關產品，主要包括：手表、智能手機、電話、電視機、影碟機(vcd、svcd、dvd)、錄像機、攝錄機、收音機、收錄機、組合音箱、激光唱機(cd)、電腦、游戲機、移動通信產品等。因早期產品主要以電子管為基礎元件故名電子產品。

2、電子產品材料在加工的過程中，需要通過彎折裝置對其進行彎折操作，而目前的彎折裝置在對材料進行彎折時，不便于對材料的折彎度進行調節，進而降低了折彎的工作效率。

技術實現思路

1、本實用新型的目的在于提供一種電子產品生產用材料彎折裝置，以解決上述背景技術中所存在的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電子產品生產用材料彎折裝置，包括底座，還包括：

3、固定在所述底座頂部后方的折型板，所述折型板的頂部貫穿設置有電動推桿，所述電動推桿的輸出端栓接有連接板，所述連接板底部的前后方均開設有t型槽，所述連接板的下方設置有壓板，所述壓板頂部的前后方均固定連接有t型塊，所述t型塊的表面與t型槽的內部滑動連接；

4、固定在所述底座頂部兩側的支撐塊，且支撐塊的一側鉸接有活動板，所述支撐塊頂部的前后方均固定有用于對材料進行限位的固定機構；

5、固定在所述底座右側的電機，所述電機的輸出軸栓接有雙向螺桿，所述雙向螺桿的另一端與底座的內壁轉動連接，所述雙向螺桿表面的兩側均螺紋連接有活動塊，所述活動塊的頂部固定有折型桿。

6、優選的，所述固定機構包括固定在支撐塊頂部兩側的固定板、設置在固定板頂部的扭盤、螺紋連接在固定板內部的螺桿以及固定在螺桿底端的固定盤，所述螺桿的一端與扭盤的一側相固定，所述螺桿的底部與固定盤的頂部相固定。

7、優選的，所述活動塊的前后兩側均固定連接有滑塊，所述滑塊的表面與底座的內部滑動連接。

8、優選的，所述活動板的底部開設有移動槽，所述移動槽的內部滑動連接有移動塊，所述移動塊的內部與折型桿的另一端轉動連接。

9、優選的，所述連接板頂部兩側的前后方均螺紋連接有固定栓，所述t型塊頂部的兩側均開設有限位孔，所述固定栓的表面與限位孔的內部配合使用。

10、優選的，所述支撐塊底部的開設有凹槽，所述折型桿位于凹槽的內部。

11、與現有技術相比，本實用新型的有益效果如下：

12、本實用新型通過雙向螺桿的表面與左右兩個活動塊內部的螺紋連接，可以帶動左右兩個折型桿向相向的一側進行移動，從而對活動板進行施力，使得活動板能夠發生角度偏轉，進而方便調節折彎的角度，同時通過t型塊在限位孔內部的活動連接，可以將壓板從連接板的內部進行移動，以方便對壓板進行拆裝更換。

技術特征：

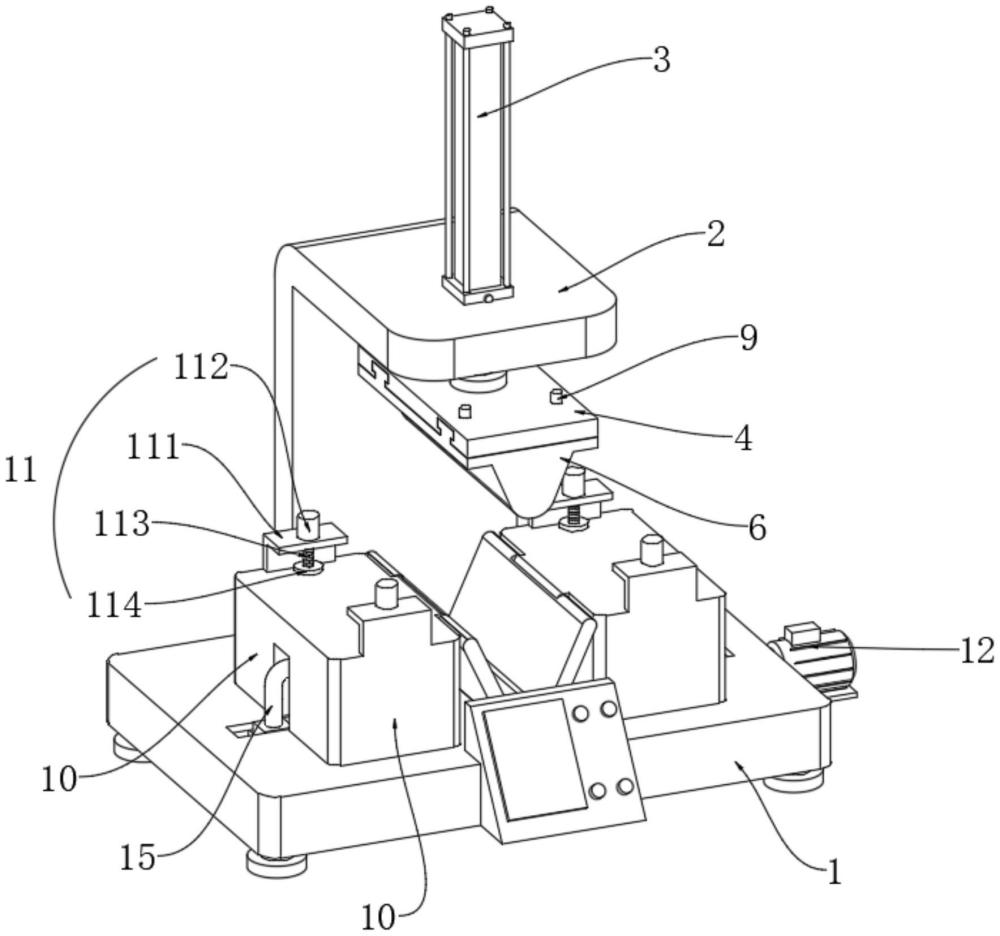

1.一種電子產品生產用材料彎折裝置，包括底座(1)，其特征在于，還包括：

2.根據權利要求1所述的一種電子產品生產用材料彎折裝置，其特征在于：所述固定機構(11)包括固定在支撐塊(10)頂部兩側的固定板(111)、設置在固定板(111)頂部的扭盤(112)、螺紋連接在固定板(111)內部的螺桿(113)以及固定在螺桿(113)底端的固定盤(114)，所述螺桿(113)的一端與扭盤(112)的一側相固定，所述螺桿(113)的底部與固定盤(114)的頂部相固定。

3.根據權利要求1所述的一種電子產品生產用材料彎折裝置，其特征在于：所述活動塊(14)的前后兩側均固定連接有滑塊(19)，所述滑塊(19)的表面與底座(1)的內部滑動連接。

4.根據權利要求1所述的一種電子產品生產用材料彎折裝置，其特征在于：所述活動板(16)的底部開設有移動槽(17)，所述移動槽(17)的內部滑動連接有移動塊(18)，所述移動塊(18)的內部與折型桿(15)的另一端轉動連接。

5.根據權利要求1所述的一種電子產品生產用材料彎折裝置，其特征在于：所述連接板(4)頂部兩側的前后方均螺紋連接有固定栓(9)，所述t型塊(7)頂部的兩側均開設有限位孔(8)，所述固定栓(9)的表面與限位孔(8)的內部配合使用。

6.根據權利要求1所述的一種電子產品生產用材料彎折裝置，其特征在于：所述支撐塊(10)底部的開設有凹槽，所述折型桿(15)位于凹槽的內部。

技術總結
本技術涉及電子產品生產技術領域，且公開了一種電子產品生產用材料彎折裝置，包括底座，還包括：固定在所述底座頂部后方的折型板，所述折型板的頂部貫穿設置有電動推桿，所述電動推桿的輸出端栓接有連接板，所述連接板底部的前后方均開設有T型槽，所述連接板的下方設置有壓板，所述壓板頂部的前后方均固定連接有T型塊，所述T型塊的表面與T型槽的內部滑動連接；固定在所述底座頂部兩側的支撐塊；本技術可以帶動左右兩個折型桿向相向的一側進行移動，從而對活動板進行施力，使得活動板能夠發生角度偏轉，進而方便調節折彎的角度，同時還可以將壓板從連接板的內部進行移動，以方便對壓板進行拆裝更換。

技術研發人員：方麗
受保護的技術使用者：天津盛豐新材料有限公司
技術研發日：20240705
技術公布日：2025/4/28
